Name: Relay 29-013-18B
Brand: KISSLING

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

继电器和接触器类型 : 通用功率继电器

结构特性

端子极数 : 1
线圈特性 : 线圈抑制二极管
端子排列方式 : 1 Form A SPST-NO

电气特征

线圈电阻 (Ω): 900
触点额定电流 (A): 75
线圈电压额定值 (VDC): 80
端子电压额定值 (VDC): 80
线圈功率额定值（直流） (W): 9.5

主体特性

外壳类型 : 环境密封

接触件特性

端子材料 : 银合金

端接特性

干线端接和连接类型 : M5 Screw
线圈端接和连接类型 : M3.5 Screw

机械附件

产品安装特性类型 : 带安装孔的法兰
产品安装类型 : 面板安装

尺寸

产品高度 : 66 mm [ 2.59 in ]
产品长度 : 68 mm [ 2.67 in ]
产品宽度 : 45 mm [ 1.772 in ]

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

线圈励磁系统 : 单稳态
电流类型 : DC

包装特性

封装方法 : Carton

其他

线圈功率额定值类 (W): ≤.15
端子电流类 (A): >50 – ≤200
高度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]
长度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]
宽度类（机械） : >33 mm [ >1.299 in ]

29-013-18B

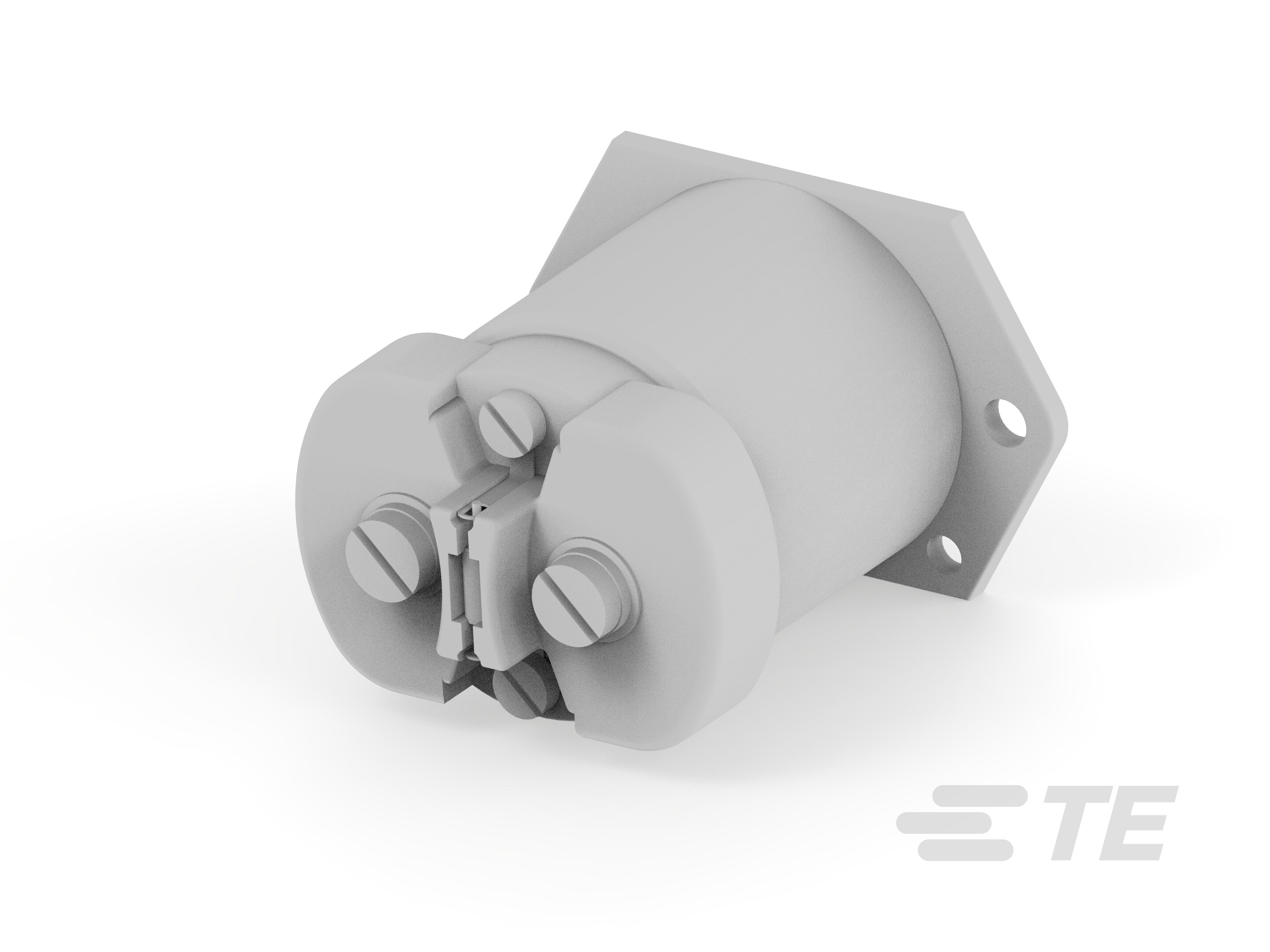

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 75 A Contact Rating, 80 VDC Coil Voltage, 80 VDC Contact Voltage, KISSLING Series 29

29-013-18B

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 75 A Contact Rating, 80 VDC Coil Voltage, 80 VDC Contact Voltage, KISSLING Series 29

继电器和接触器类型 : 通用功率继电器

线圈励磁系统 : 单稳态

端子排列方式 : 1 Form A SPST-NO

电流类型 : DC

触点额定电流 (A): 75

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

产品类型特性

继电器和接触器类型 : 通用功率继电器

结构特性

端子极数 : 1

线圈特性 : 线圈抑制二极管

端子排列方式 : 1 Form A SPST-NO

电气特征

线圈电阻 (Ω): 900

触点额定电流 (A): 75

线圈电压额定值 (VDC): 80

端子电压额定值 (VDC): 80

线圈功率额定值（直流） (W): 9.5

主体特性

外壳类型 : 环境密封

接触件特性

端子材料 : 银合金

端接特性

干线端接和连接类型 : M5 Screw

线圈端接和连接类型 : M3.5 Screw

机械附件

产品安装特性类型 : 带安装孔的法兰

产品安装类型 : 面板安装

尺寸

产品高度 : 66 mm [ 2.59 in ]

产品长度 : 68 mm [ 2.67 in ]

产品宽度 : 45 mm [ 1.772 in ]

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

线圈励磁系统 : 单稳态

电流类型 : DC

包装特性

封装方法 : Carton

其他

线圈功率额定值类 (W): ≤.15

端子电流类 (A): >50 – ≤200

高度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

长度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

宽度类（机械） : >33 mm [ >1.299 in ]
