26-28-08

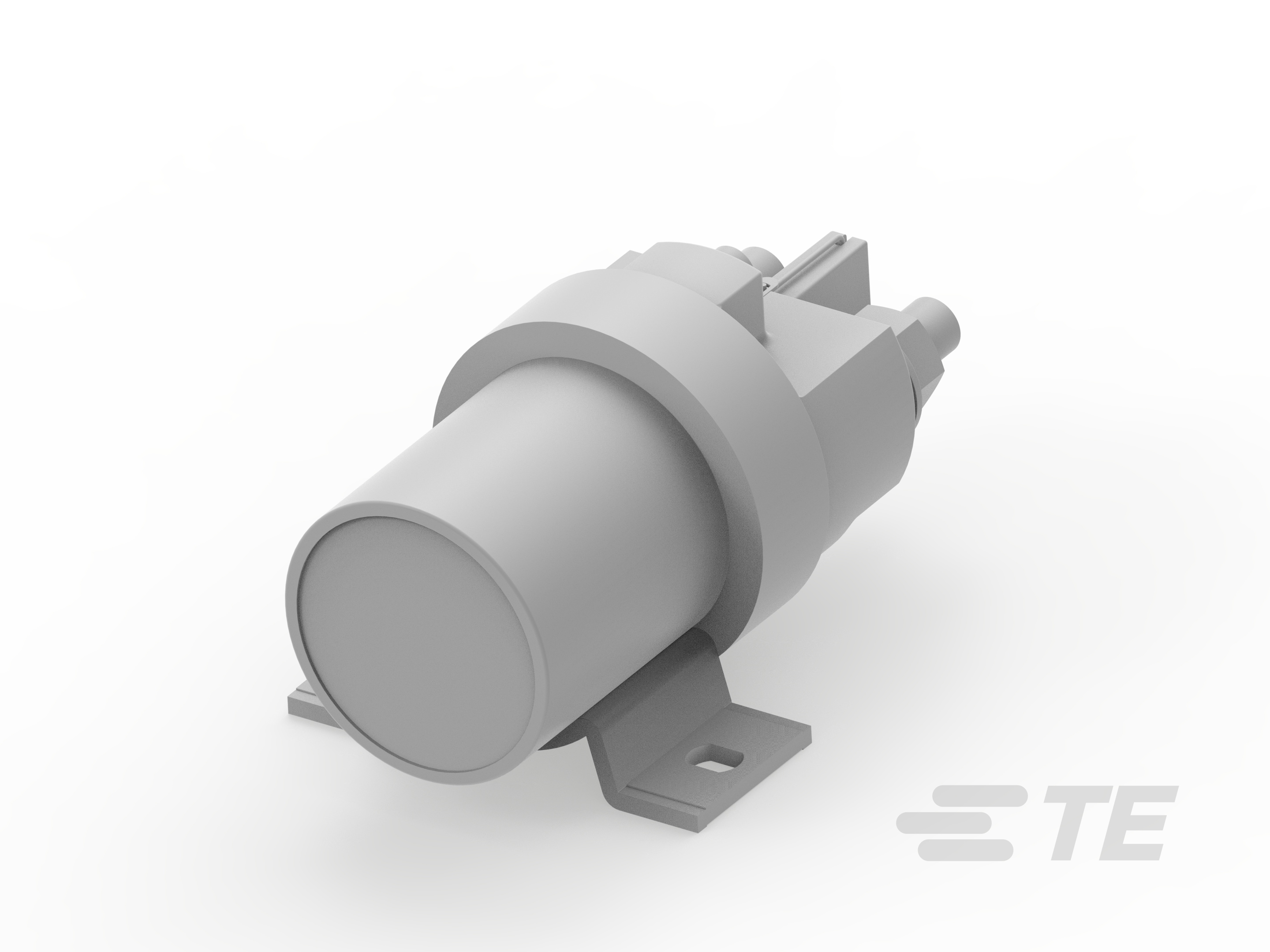

General Purpose Power Relay, DC, Monostable, 200 A Contact Rating, 18 VDC / 32 VDC Coil Voltage, 24 VDC Contact Voltage, KISSLING Series 26
26-28-08
General Purpose Power Relay, DC, Monostable, 200 A Contact Rating, 18 VDC / 32 VDC Coil Voltage, 24 VDC Contact Voltage, KISSLING Series 26
-
- KISSLING
- KISSLING 26 系列
- TE 内部编号 K1018903
- TE 内部产品描述 Relay 26-28-08
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
-
触点额定电流 (A): 200
-
线圈电压额定值 (VDC): 18, 32
文档
产品图纸
- 262808 ENG_CD_26-28-08_1.pdf 英文版本
- 262808 GER_CD_26-28-08_1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_26-28-08_1.pdf 3D
- 下载查看 ENG_CVM_CVM_26-28-08_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_26-28-08_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_26-28-08_1.3d_stp.zip 英文版本
数据表/目录页
- KISSLING HIGH PERFORMANCE RELAYS Series 26 / 200A ENG_DS_K1166686_B.pdf 英文版本
- Solutions for Defense Applications Certified to VG Standards ENG_DS_2392785-1_vg-products_2402.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
端子极数 : 1
-
线圈特性 : 线圈抑制二极管
电气特征
-
线圈电阻 (Ω): 5.2 – 120
-
端子开关负载（最小值） : 1A @ 12V
-
触点额定电流 (A): 200
-
线圈电压额定值 (VDC): 18, 32
-
端子电压额定值 (VDC): 24
-
线圈功率额定值（直流） (W): 10
接触件特性
-
端子材料 : 银合金
机械附件
-
产品安装特性类型 : 安装支架
-
产品安装类型 : 机箱安装
尺寸
-
产品高度 : 51.5 mm [ 2.02 in ]
-
产品长度 : 100 mm [ 3.93 in ]
-
产品宽度 : 62 mm [ 2.44 in ]
操作/应用
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
其他
-
端子电流类 (A): 200
