24-34-02

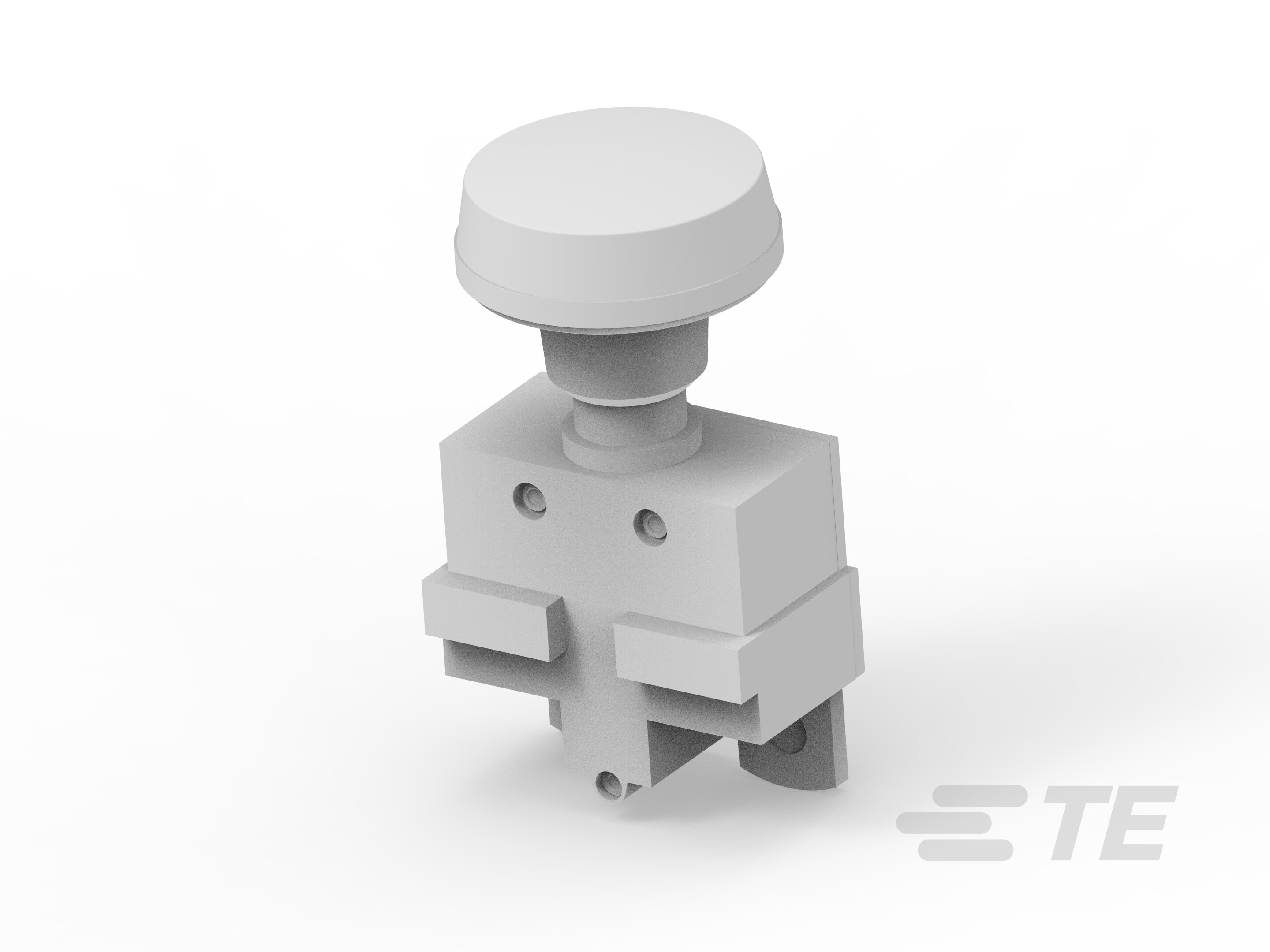

Emergency Stop Switch, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, Snap Action, KISSLING Series 24
24-34-02
Emergency Stop Switch, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, Snap Action, KISSLING Series 24
-
- KISSLING
- KISSLING 24 系列
- TE 内部编号 K1008489
- TE 内部产品描述 Emergency Power Switch Type 24-34-02
-
按钮开关产品类型 : 紧急停止开关
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
-
致动器外形 : 扩展型
-
套管种类 : 普通
文档
产品图纸
- Datenblatt ENG_CD_24-34-02_3.pdf 英文版本
- Datenblatt GER_CD_24-34-02_3.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_K1008489_1.pdf 3D
- 下载查看 ENG_CVM_CVM_K1008489_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_K1008489_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_K1008489_1.3d_stp.zip 英文版本
数据表/目录页
- KISSLING SAFETY SWITCH Series 24 ENG_DS_K1166717_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
开关连接类型 : 电缆终端套管
-
按钮开关产品类型 : 紧急停止开关
-
照明 : 不带
-
致动器种类 : 圆形致动器
结构特性
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
-
微动 : 带有
-
支撑架 : 不带
-
开关反馈类型 : 触觉
-
操作功能 : NC
电气特征
-
触点额定电流 (A): 300
-
工作电压范围 (VDC): 24 – 80
主体特性
-
致动器外形 : 扩展型
-
套管种类 : 普通
-
致动器颜色 : 红色
机械附件
-
产品安装类型 : 面板安装
壳体特性
-
工艺密封 : 否
