Name: BR AWY PL ASM,MC
Brand: DEUTSCH

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

连接器密封件代码 : N 密封件
连接器修改 : 线夹
位数 : 21

电气特征

工作电压 (VDC): 250
工作电压 (VAC): 250
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

接触件特性

端子类型 : 插座
端子大小 : 尺寸 12 | 尺寸 16
接合插针直径 (mm): 1.6 | 2.4
接合插针直径 (in): .063 | .094
端子额定电流（最大值） (A): 13 | 25

机械附件

接合对准 : 带有
接合对准类型 : 引导槽
端子位置保证 : 否
应力消除 : 带有
连接器安装类型 : 面板安装

壳体特性

外壳材料 : 铝合金

尺寸

连接器高度 : 81 mm [ 3.19 in ]
产品长度 : 49.3 mm [ 1.94 in ]
产品宽度 : 49.3 mm [ 1.94 in ]
兼容的绝缘直径范围 (mm): 1.4 – 3.8 | 3.6 – 5.2
兼容的绝缘直径范围 (in): .055 – .15 | .14 – .204

使用环境

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

行业标准

IP 等级 : IP67

包装特性

封装方法 : 包装
封装数量 : 1

其他

可维修 : 是
能够保证连接器位置 : 否

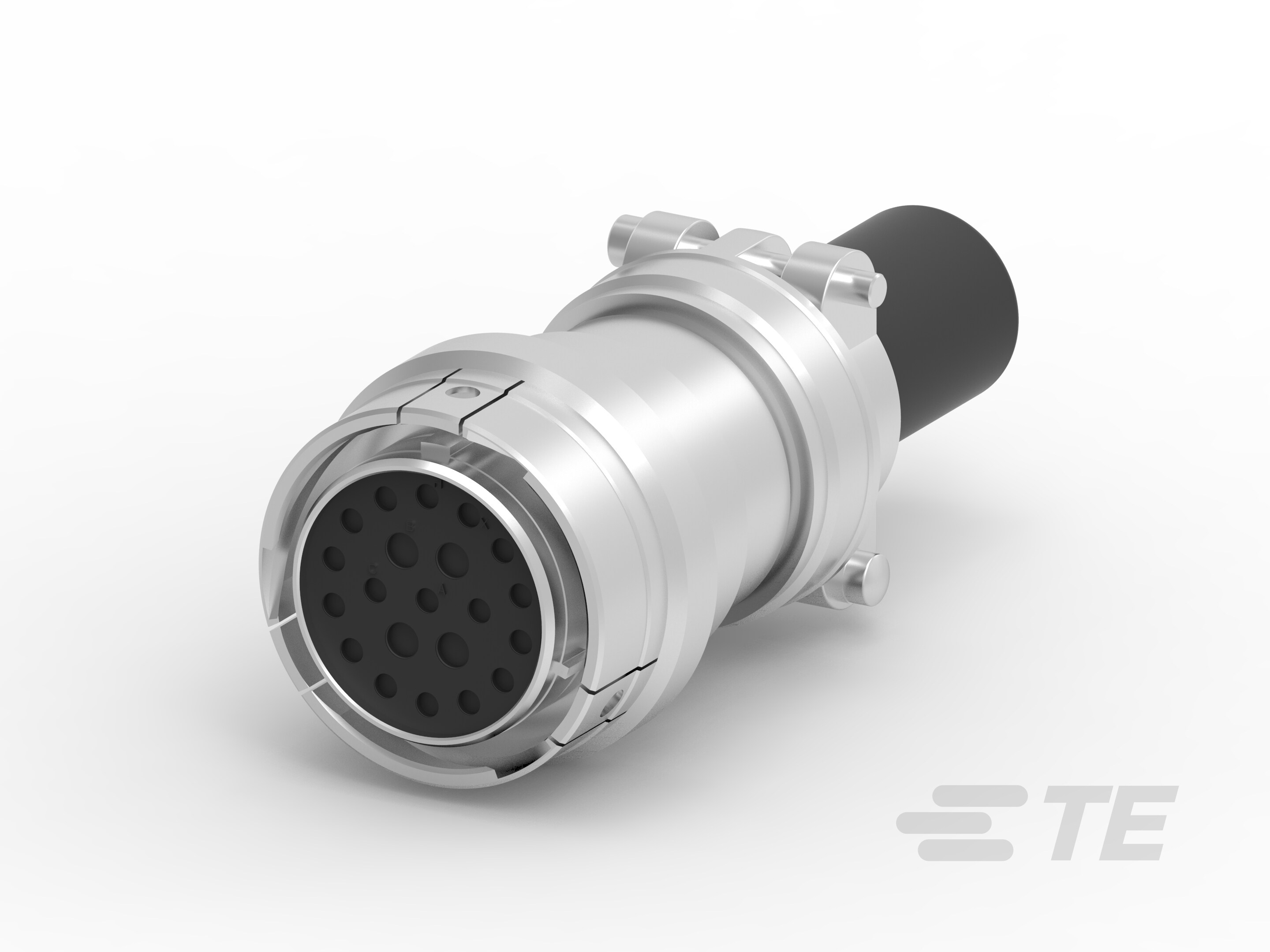

HDB36-24-21SN-059

12 V, 21 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Wire & Cable, Power, Panel Mount, Hybrid

HDB36-24-21SN-059

12 V, 21 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Wire & Cable, Power, Panel Mount, Hybrid

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 21

可密封 : 是

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 圆形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 触点固定器

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

连接器密封件代码 : N 密封件

连接器修改 : 线夹

位数 : 21

电气特征

工作电压 (VDC): 250

工作电压 (VAC): 250

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

接触件特性

端子类型 : 插座

端子大小 : 尺寸 12 | 尺寸 16

接合插针直径 (mm): 1.6 | 2.4

接合插针直径 (in): .063 | .094

端子额定电流（最大值） (A): 13 | 25

机械附件

接合对准 : 带有

接合对准类型 : 引导槽

端子位置保证 : 否

应力消除 : 带有

连接器安装类型 : 面板安装

壳体特性

外壳材料 : 铝合金

尺寸

连接器高度 : 81 mm [ 3.19 in ]

产品长度 : 49.3 mm [ 1.94 in ]

产品宽度 : 49.3 mm [ 1.94 in ]

兼容的绝缘直径范围 (mm): 1.4 – 3.8 | 3.6 – 5.2

兼容的绝缘直径范围 (in): .055 – .15 | .14 – .204

使用环境

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

行业标准

IP 等级 : IP67

包装特性

封装方法 : 包装

封装数量 : 1

其他

可维修 : 是

能够保证连接器位置 : 否
