该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

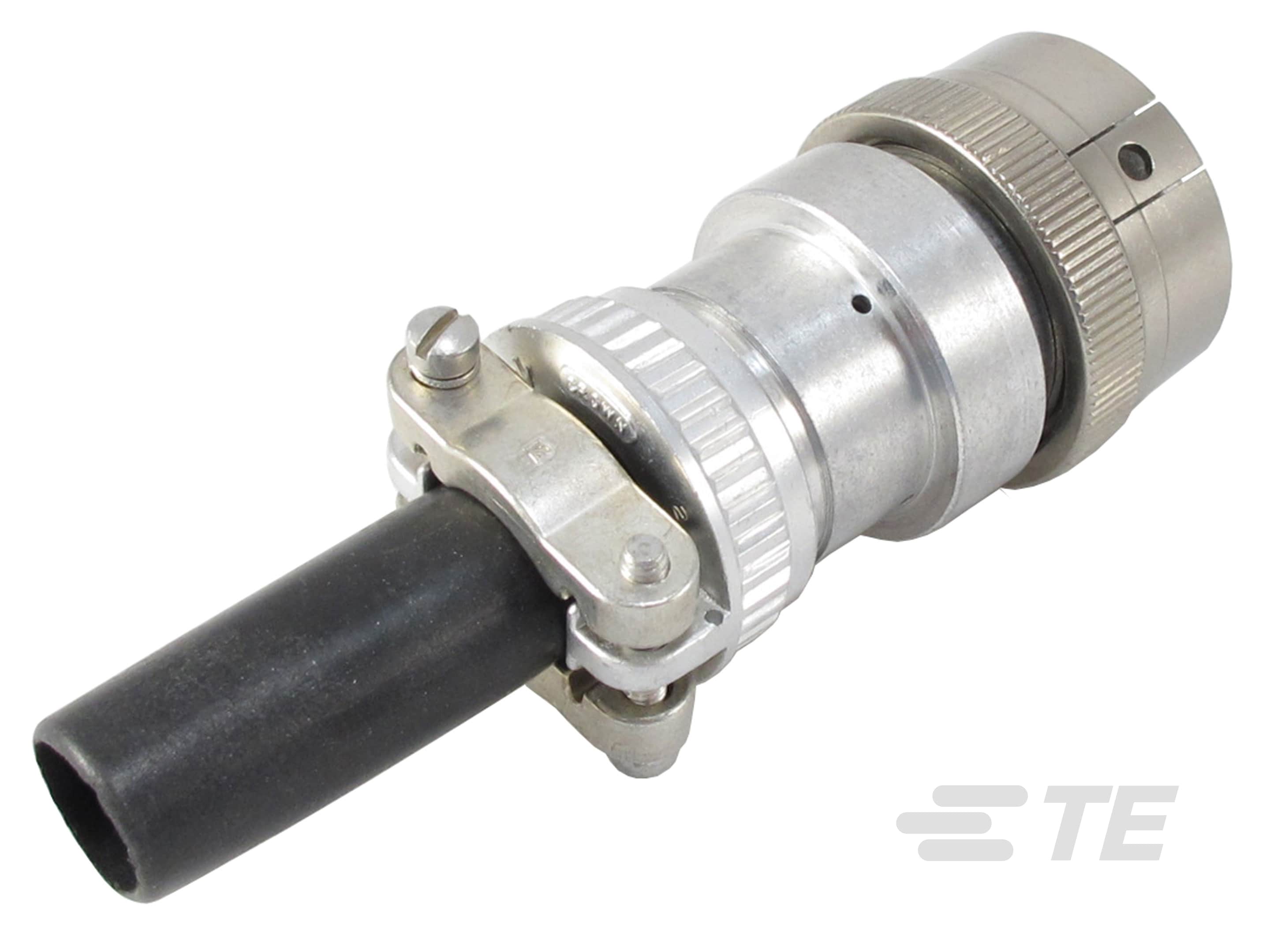

HDB36-18-14SN-059

12 V, 14 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Wire & Cable, Power, Panel Mount, Hybrid

全部查看 DEUTSCH HD30 Housings (331)
BR AWY PL ASM,MC-HDB36-18-14SN-059

HDB36-18-14SN-059

12 V, 14 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Wire & Cable, Power, Panel Mount, Hybrid

全部查看  DEUTSCH HD30 Housings (331)
    • DEUTSCH
    • DEUTSCH HD30
      • ,
    • DEUTSCH HD
  • TE 内部编号 HDB36-18-14SN-059
  • TE 内部产品描述 BR AWY PL ASM,MC
  • 别名 ID ZPF000000000130749

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 14

  • 可密封 : 是

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 圆形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 触点固定器

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 连接器密封件代码 : N 密封件

  • 连接器修改 : 线夹

  • 空白孔位 : 0

  • 位数 : 14

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 (°): 180°

接触件特性

  • 端子类型 : 插座

  • 端子大小 : 尺寸 16

  • 接合插针直径 : 1.6 mm [ .063 in ]

  • 端子额定电流（最大值） (A): 13

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 引导槽

  • 端子位置保证 : 否

  • 应力消除 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 外壳材料 : 铝合金

尺寸

  • 连接器高度 : 81 mm [ 3.19 in ]

  • 产品长度 : 43 mm [ 1.69 in ]

  • 产品宽度 : 43 mm [ 1.69 in ]

  • 兼容的绝缘直径范围 : 1.4 – 3.8 mm [ .055 – .15 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • IP 等级 : IP67

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否

选择您想要保留的属性以查看类似产品。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。

查看类似产品

产品合规性
