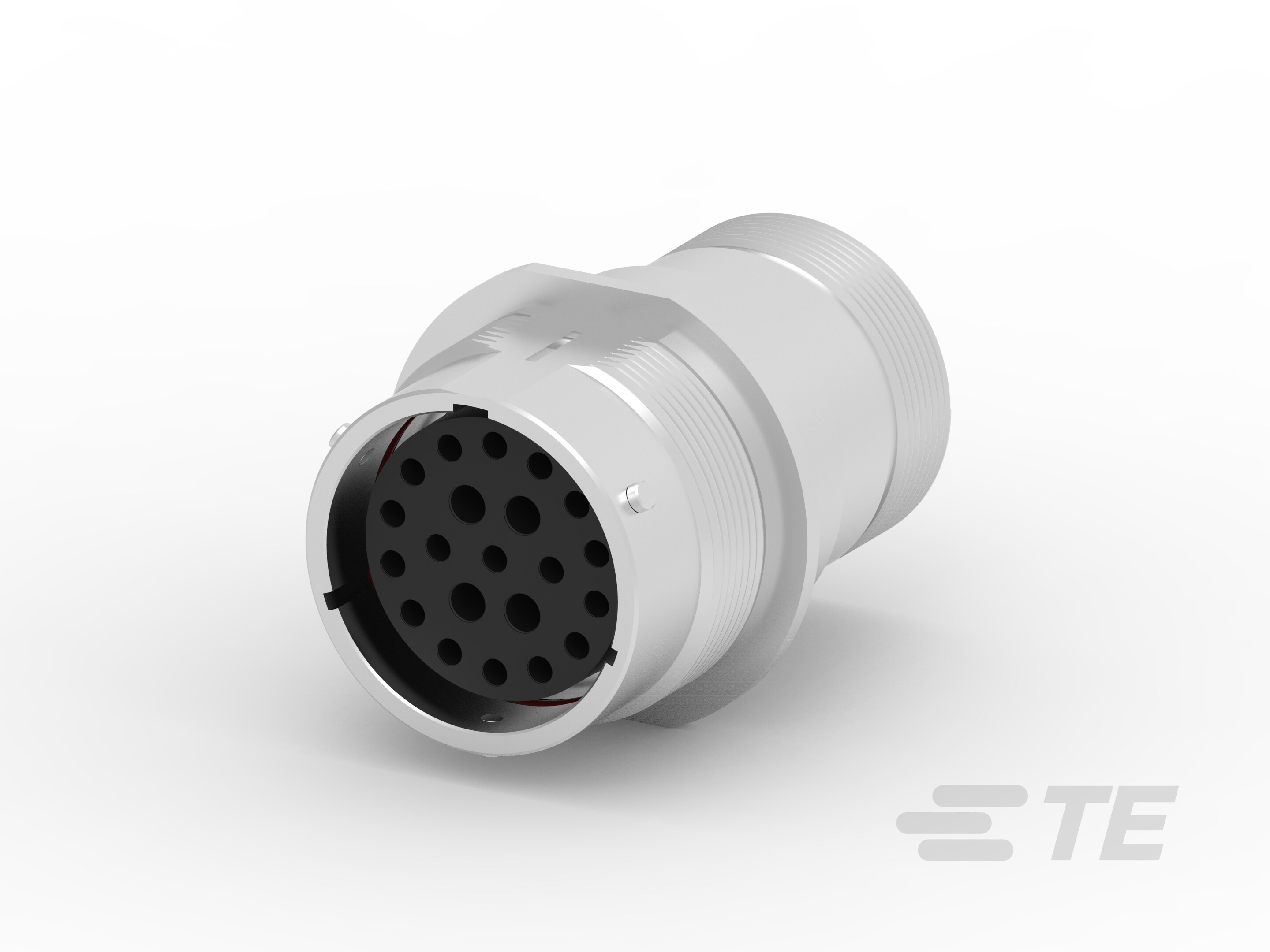

Name: REC, 21P, AL, E, THDADPT,NODRAIN,12/16,S
Brand: DEUTSCH

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

连接器密封件代码 : E 密封件
空白孔位 : 0
位数 : 21

电气特征

工作电压 (VDC): 250
工作电压 (VAC): 250
标称电压架构 (V): 12 | 24

主体特性

出线角度 (°): 180°

接触件特性

端子类型 : 插座
端子大小 : 尺寸 12 | 尺寸 16
接合插针直径 (mm): 1.59 | 2.39
接合插针直径 (in): .063 | .094
端子额定电流（最大值） (A): 13 | 25

机械附件

接合对准 : 带有
接合对准类型 : 导柱
端子位置保证 : 否
应力消除 : 按附件添加
连接器安装类型 : 面板安装

壳体特性

外壳材料 : 铝

尺寸

连接器高度 : 47.53 mm [ 1.875 in ]
产品长度 : 68.5 mm [ 2.697 in ]
产品宽度 : 50.8 mm [ 2 in ]
兼容的绝缘直径范围 (mm): 1.35 – 3.05 | 2.46 – 4.01
兼容的绝缘直径范围 (in): .053 – .12 | .097 – .158

使用环境

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

IP 等级 : IP67

包装特性

封装方法 : Box
封装数量 : 80

其他

可维修 : 是
能够保证连接器位置 : 否

HD34-24-21SE-L005

12 V / 24 V, 21 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Wire & Cable, Power & Signal, Panel Mount, Hybrid

HD34-24-21SE-L005

12 V / 24 V, 21 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Wire & Cable, Power & Signal, Panel Mount, Hybrid

标称电压架构 (V): 12 | 24

连接器和壳体类型 : 母端子护套

位数 : 21

可密封 : 是

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 圆形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 触点固定器

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

连接器密封件代码 : E 密封件

空白孔位 : 0

位数 : 21

电气特征

工作电压 (VDC): 250

工作电压 (VAC): 250

标称电压架构 (V): 12 | 24

主体特性

出线角度 (°): 180°

接触件特性

端子类型 : 插座

端子大小 : 尺寸 12 | 尺寸 16

接合插针直径 (mm): 1.59 | 2.39

接合插针直径 (in): .063 | .094

端子额定电流（最大值） (A): 13 | 25

机械附件

接合对准 : 带有

接合对准类型 : 导柱

端子位置保证 : 否

应力消除 : 按附件添加

连接器安装类型 : 面板安装

壳体特性

外壳材料 : 铝

尺寸

连接器高度 : 47.53 mm [ 1.875 in ]

产品长度 : 68.5 mm [ 2.697 in ]

产品宽度 : 50.8 mm [ 2 in ]

兼容的绝缘直径范围 (mm): 1.35 – 3.05 | 2.46 – 4.01

兼容的绝缘直径范围 (in): .053 – .12 | .097 – .158

使用环境

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

IP 等级 : IP67

包装特性

封装方法 : Box

封装数量 : 80

其他

可维修 : 是

能够保证连接器位置 : 否
