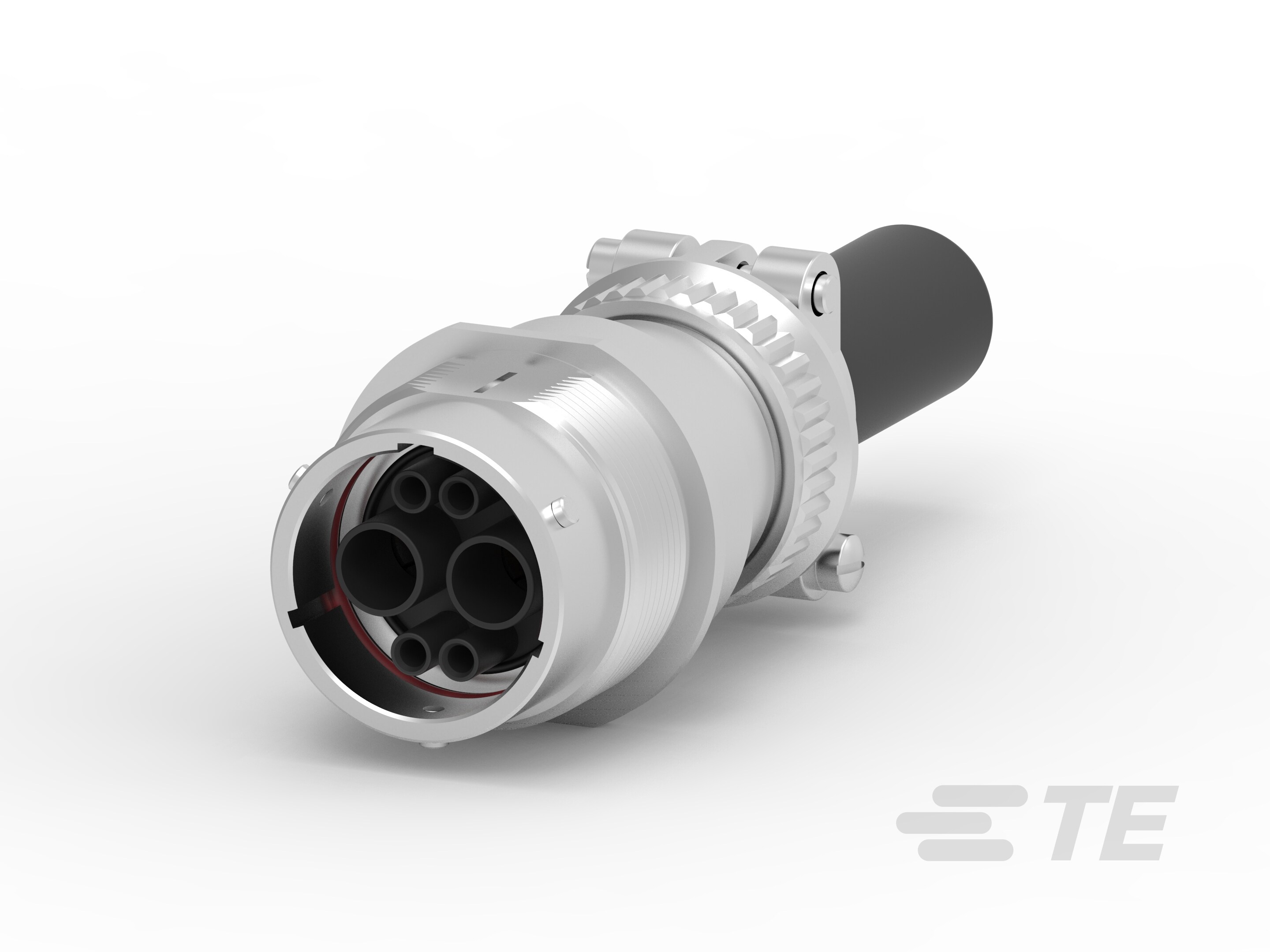

HD34-18-6SN-059

12 V / 24 V, 6 Position, Automotive Receptacle, Wire-to-Wire, 12.7 mm / 5.5 mm [.216 in / .5 in] Centerline, Sealable, Wire & Cable, Power, Hybrid

全部查看 DEUTSCH HD30 Housings (324)
REC,6P,AL,N, CBL CLMP BT,DRAIN,4/16,S,MC-HD34-18-6SN-059

HD34-18-6SN-059

12 V / 24 V, 6 Position, Automotive Receptacle, Wire-to-Wire, 12.7 mm / 5.5 mm [.216 in / .5 in] Centerline, Sealable, Wire & Cable, Power, Hybrid

全部查看  DEUTSCH HD30 Housings (324)
    • DEUTSCH
    • DEUTSCH HD
      • ,
    • DEUTSCH HD30
  • TE 内部编号 HD34-18-6SN-059
  • TE 内部产品描述 REC,6P,AL,N, CBL CLMP BT,DRAIN,4/16,S,MC

  • 标称电压架构 (V): 12 | 24

  • 连接器和壳体类型 : 母端

  • 位数 : 6

  • 可密封 : 是

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 圆形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端

  • 可密封 : 是

  • 主要锁定特性 : 触点固定器

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 连接器密封件代码 : N 密封件

  • 空白孔位 : 0

  • 位数 : 6

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

  • 标称电压架构 (V): 12 | 24

主体特性

  • 出线角度 (°): 180°

接触件特性

  • 端子类型 : 插座

  • 端子大小 : 尺寸 16 | 尺寸 4

  • 接合插针直径 (mm): 1.6 | 5.7

  • 接合插针直径 (in): .062 | .225

  • 端子额定电流（最大值） (A): 13 | 100

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 导柱

  • 端子位置保证 : 否

  • 应力消除 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 外壳材料 : 铝合金

  • 中心线（间距） (mm): 5.5 | 12.7

  • 中心线（间距） (in): .216 | .5

尺寸

  • 连接器高度 : 81.7 mm [ 3.22 in ]

  • 产品长度 : 44.4 mm [ 1.75 in ]

  • 产品宽度 : 41.3 mm [ 1.62 in ]

  • 兼容的绝缘直径范围 (mm): 2.54 – 3.4 | 7.11 – 7.42

  • 兼容的绝缘直径范围 (in): .1 – .134 | .28 – .292

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • IP 等级 : IP67

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
