H101100030A-000

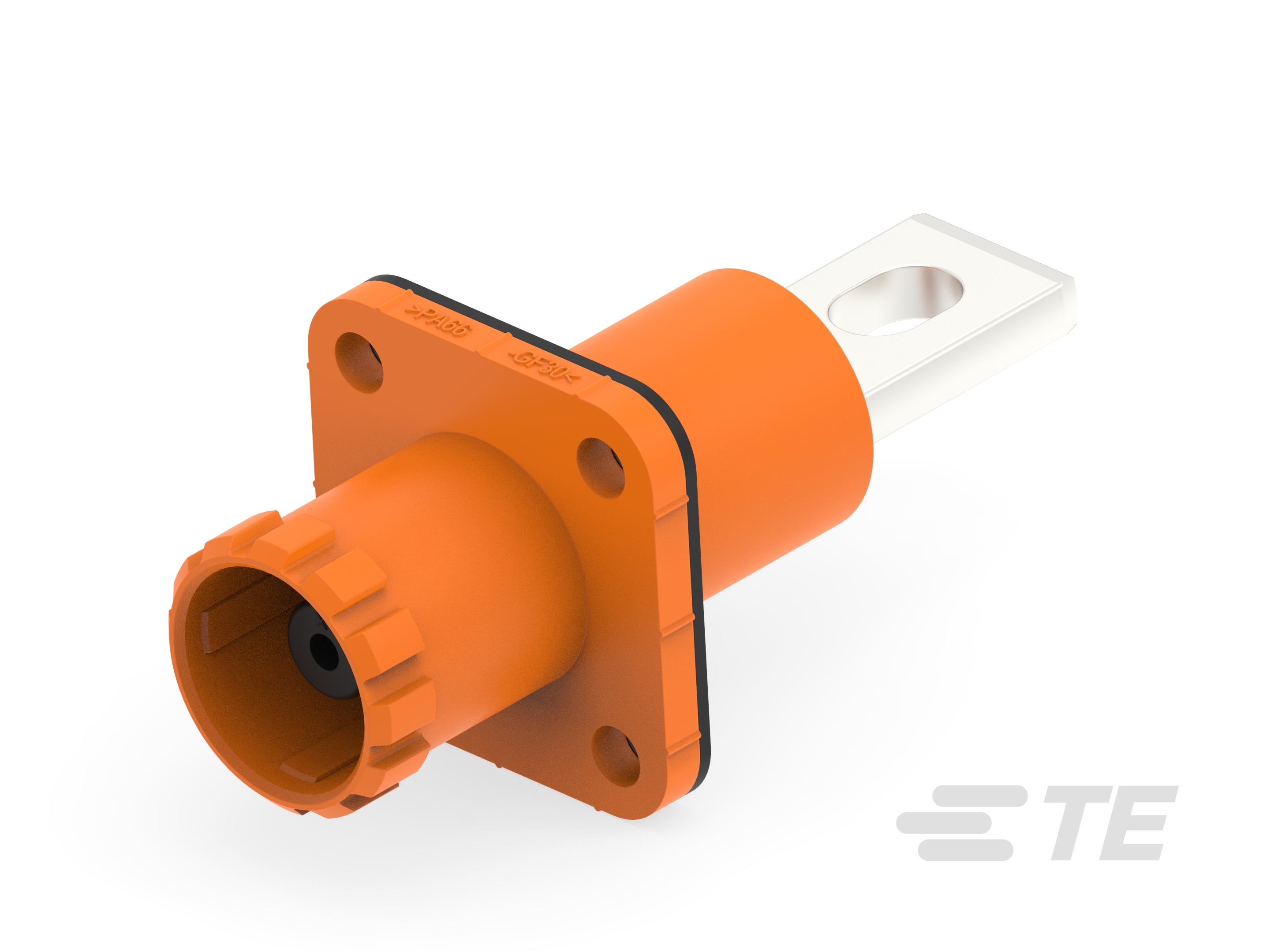

1 Position Circular Power Connector, Connector Assembly, 1500 VDC, Cable-to-Panel, Sealable, Bus Bar, Receptacle, Pin, Power, Orange, All Plastic
H101100030A-000
1 Position Circular Power Connector, Connector Assembly, 1500 VDC, Cable-to-Panel, Sealable, Bus Bar, Receptacle, Pin, Power, Orange, All Plastic
- TE 内部编号 H101100030A-000
- TE 内部产品描述 HPC-125/200/250-M-R-OR-01
-
位数 : 1
-
连接器产品类型 : 连接器组件
-
工作电压 (VDC): 1500
-
连接器系统 : 线到面板
-
可密封 : 是
文档
产品图纸
- HPC-125/200/250-M-R-XX-01 ENG_CD_H101100X30A000_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_H101100030A-000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_H101100030A-000_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_H101100030A-000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_H101100030A-000_A.3d_igs.zip 英文版本
数据表/目录页
- HPC 200A Connector ENG_DS_hpc-200a-connector_2302.pdf 英文版本
- HPC 200A Connector CHI_DS_hpc-200a-connector_2302.pdf
产品规格
- 应用规格 ENG_SS_114-137616_C.pdf 英文版本
- CHI_SS_114-137616_CHI_C.pdf
- 产品规格 ENG_SS_108-137616_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-137616_A1.pdf 英文版本
- CHI_SS_501-137616_CHI_A.pdf
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
装配要求 : 工厂组装
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到面板
-
可密封 : 是
-
连接器和端子端接到 : 母排
-
连接器和壳体类型 : 母端
-
圆形连接器外壳类型 : 全塑
结构特性
-
位数 : 1
-
电源位置数量 : 1
电气特征
-
工作电压 (VDC): 1500
-
工作电压 (VAC): 1500
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 250
-
端子保护 : 带有
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 面板安装
-
接合固定 : 带有
-
面板安装特性 : 带有
壳体特性
-
壳体颜色 : 橙色
-
外壳材料 : 尼龙 66 GF
尺寸
-
组件长度 (mm): 66.8
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 包和盒
