EN7544-011

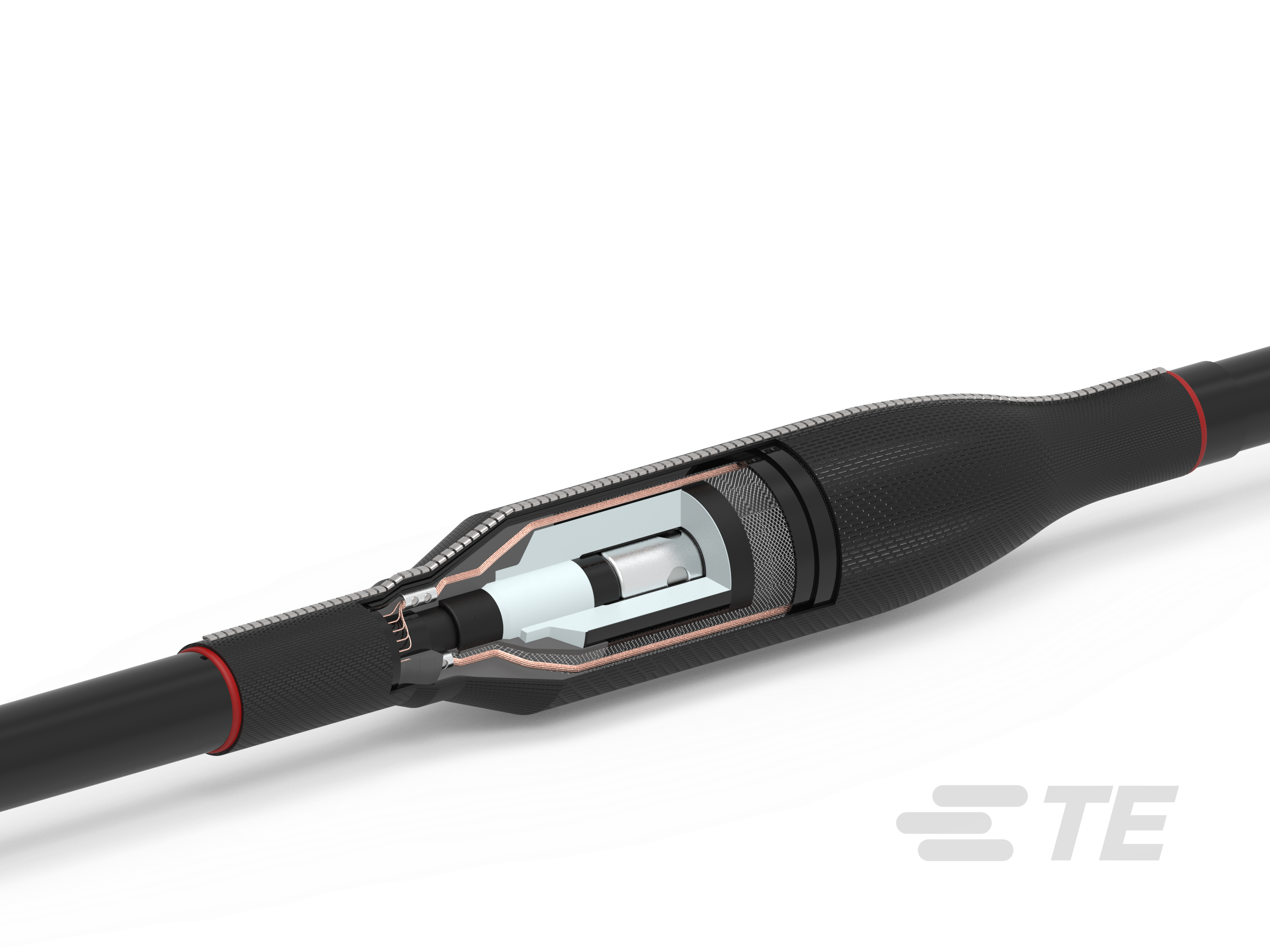

Inline Joint, ≤ 145 kV, 2500 mm² Conductor, 1 Core, XLPE, Lead & Cu-Wire & AL-Wire Cable Shield, Wrap-Around Closure, RAYCHEM EHVS

全部查看 高压三体式接头热缩重装护套 (61)
EHVS-145TWI-A-A42K-EN7544-011

EN7544-011

Inline Joint, ≤ 145 kV, 2500 mm² Conductor, 1 Core, XLPE, Lead & Cu-Wire & AL-Wire Cable Shield, Wrap-Around Closure, RAYCHEM EHVS

全部查看  高压三体式接头热缩重装护套 (61)
    • RAYCHEM
    • RAYCHEM EHVS
  • TE 内部编号 EN7544-011
  • TE 内部产品描述 EHVS-145TWI-A-A42K
  • 别名 ID EHVS-145TWI-A-A42K

  • 安装技术 : 热收缩

  • 电压等级 (kV): ≤ 145

  • 接头和拼接件产品类型 : 直插式接头

  • 兼容的导体截面范围 (mm²): 2500

  • 芯数 : 1

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

  • HV THREE PIECE JOINTS WITH HEAT SHRINK REJACKETING (EHVS-145TWI/EHVS-145TWS) UP TO 145 kV ENG_DS_EPP-3379_1909.pdf 英文版本

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 保存期限 : 无限制

  • 电源元件选项 : 包含机械式接管 | 含机械接线片（导体） | 含机械接线片（屏蔽层）

  • 粘合剂涂层 : 带有

  • 安装技术 : 热收缩

  • 接头和拼接件产品类型 : 直插式接头

  • 电缆屏蔽种类 : 引线以及铜导线和铝导线

  • 闭合方法 : 裹绕

结构特性

  • 芯数 : 1

电气特征

  • 电压等级 (kV): ≤ 145

主体特性

  • 主要产品颜色 : 黑色

  • 绝缘材料 : XLPE

尺寸

  • 兼容电缆截面 - 分支（最大值） (mm²): 2500

  • 兼容的导体截面范围 (mm²): 2500

  • 兼容的绝缘直径范围 : 43 – 112 mm [ 1.693 – 4.409 in ]

  • 护套外径 : 130 mm [ 5.118 in ]

使用环境

  • 工组温度范围 : -55 – 55 °C [ -67 – 131 °F ]

行业标准

  • 与已批准的标准产品兼容 : IEC 60840
