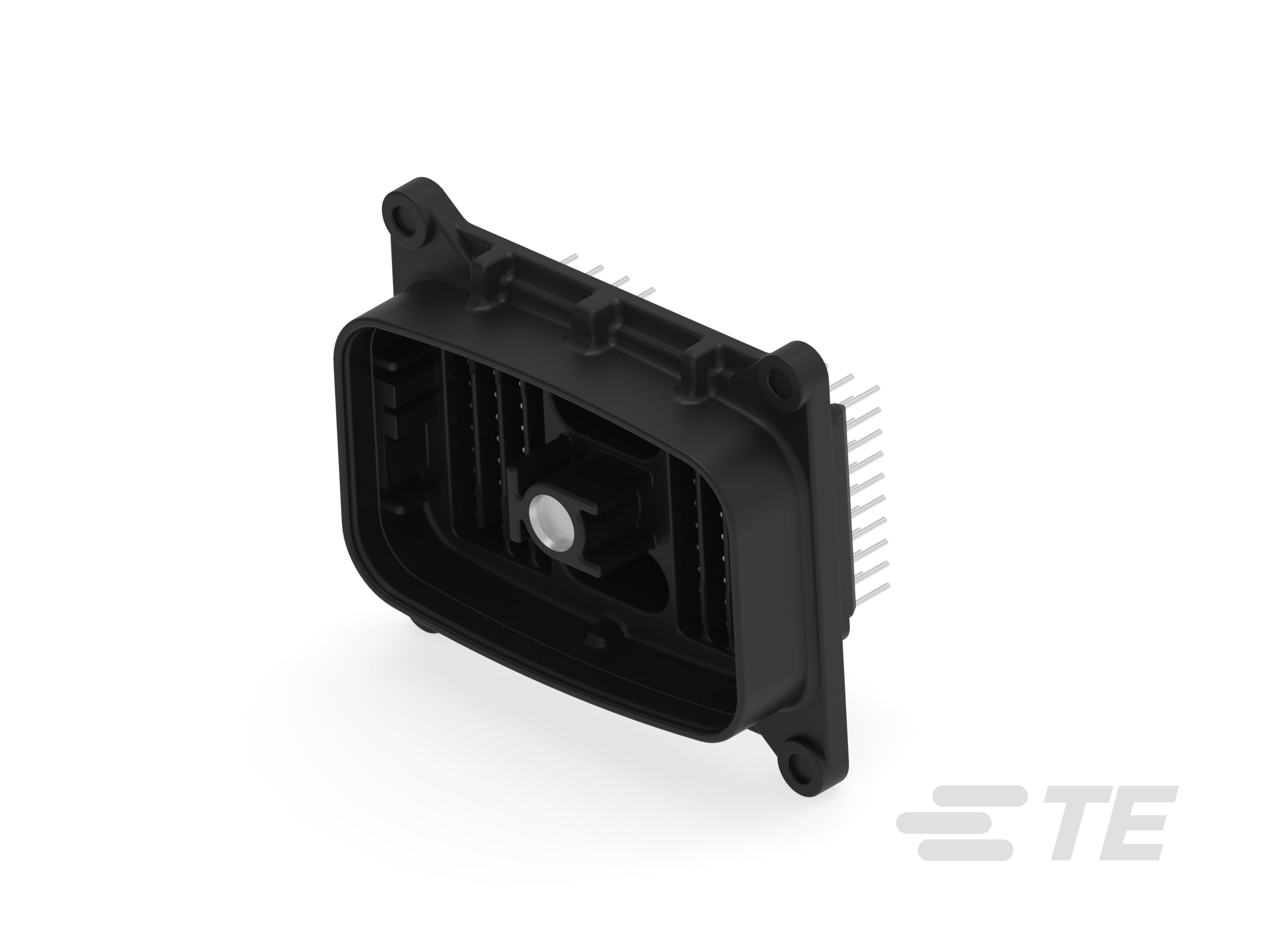

DRCP25-86PCC-GC05
Vertical, Wire-to-Board, 86 Position, 10 Rows, 5.6mm / 8mm [.22in / .315in] Centerline, Tin (Sn), Sealable, Printed Circuit Board
DRCP25-86PCC-GC05
Vertical, Wire-to-Board, 86 Position, 10 Rows, 5.6mm / 8mm [.22in / .315in] Centerline, Tin (Sn), Sealable, Printed Circuit Board
- TE 内部编号 DRCP25-86PCC-GC05
- TE 内部产品描述 HDR, 86P, BLK, ST, 12/20, SN/NI/CU, CC
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 7.5, 25
文档
产品图纸
- 86 WAY RECEPTACLE PCB MOUNT DRCP SERIES ENG_CD_DRCP25-86PXX-GX0X_F5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_DRCP25-86PCC-GC05_C.pdf 3D
- 下载查看 ENG_CVM_CVM_DRCP25-86PCC-GC05_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_DRCP25-86PCC-GC05_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_DRCP25-86PCC-GC05_C.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-151044_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-151064_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合板端连接器 : 是
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 2
-
信号位置数量 : 80
-
PCB 安装方向 : 垂直
电气特征
-
标称电压架构 (V): 12, 24
-
额定电压（最大值） (VDC): 250
-
额定电压（最大值） (VAC): 250
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
连接器和键控代码 : CC
接触件特性
-
接合插针直径 (mm): 1, 2.4
-
接合插针直径 (in): .04, .094
-
端子额定电流（最大值） (A): 7.5, 25
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 安装螺钉
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 带有
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 91.6 mm [ 3.6 in ]
-
PCB 的外形高度 : 31.9 mm [ 1.25 in ]
-
PCB 厚度（建议） : .78 – 3.18 mm [ .031 – .125 in ]
-
连接器宽度 : 80 mm [ 3.15 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
IP 等级 : 未经测试
包装特性
-
封装数量 : 12
