DARS24923-000A3

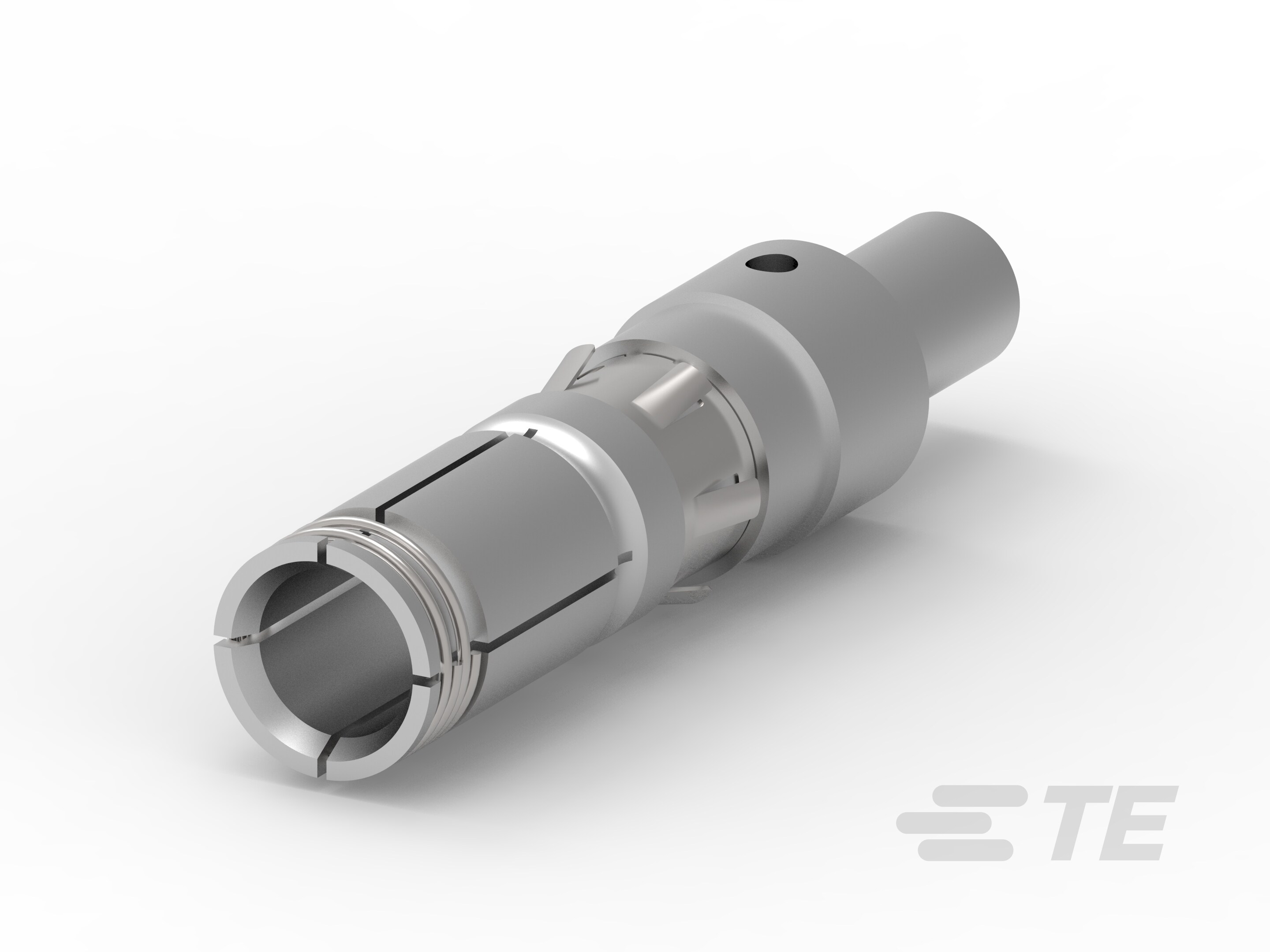

Socket Terminal, 13 – 11 AWG, 2.5 – 4 mm² Wire, 5 mm [.197 in] Pin Diameter, Terminates To Wire, -40 – 85 °C [-40 – 185 °F]
DARS24923-000A3
Socket Terminal, 13 – 11 AWG, 2.5 – 4 mm² Wire, 5 mm [.197 in] Pin Diameter, Terminates To Wire, -40 – 85 °C [-40 – 185 °F]
-
- DEUTSCH
- TE 内部编号 DARS24923-000A3
- TE 内部产品描述 CAR SOC CONT. #5, mod-001, silver plated
-
端子类型 : 插座
-
线径 (AWG): 13 – 11
-
线径 (mm²): 2.5 – 4
-
主要锁定特性 : 锁定枪
-
可密封 : 否
文档
产品图纸
- SOCKET CONTACT 2.5 TO 4 SQMM, CAR CONNECTOR Buchsenkontakt 2.5 to 4 SQMM ENG_CD_DARS24923-000A3_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_DARS24923-000A3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_DARS24923-000A3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_DARS24923-000A3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_DARS24923-000A3_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94602_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
导线端子端接区域电镀材料 : 银
-
端子制造 : 实芯
-
端子大小 : 5mm
-
压接类型 : 缩进压接
-
典型额定电流 (A): 25
-
端子类型 : 插座
-
接合插针直径 : 5 mm [ .197 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 13 – 11
-
线径 (mm²): 2.5 – 4
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : DIN
包装特性
-
封装数量 : 1
-
封装方法 : Box
其他
-
客户首选端子 : 是
-
端子传导 : 25 – 40 A（正常功率）
