CSO-NM-1200-NM

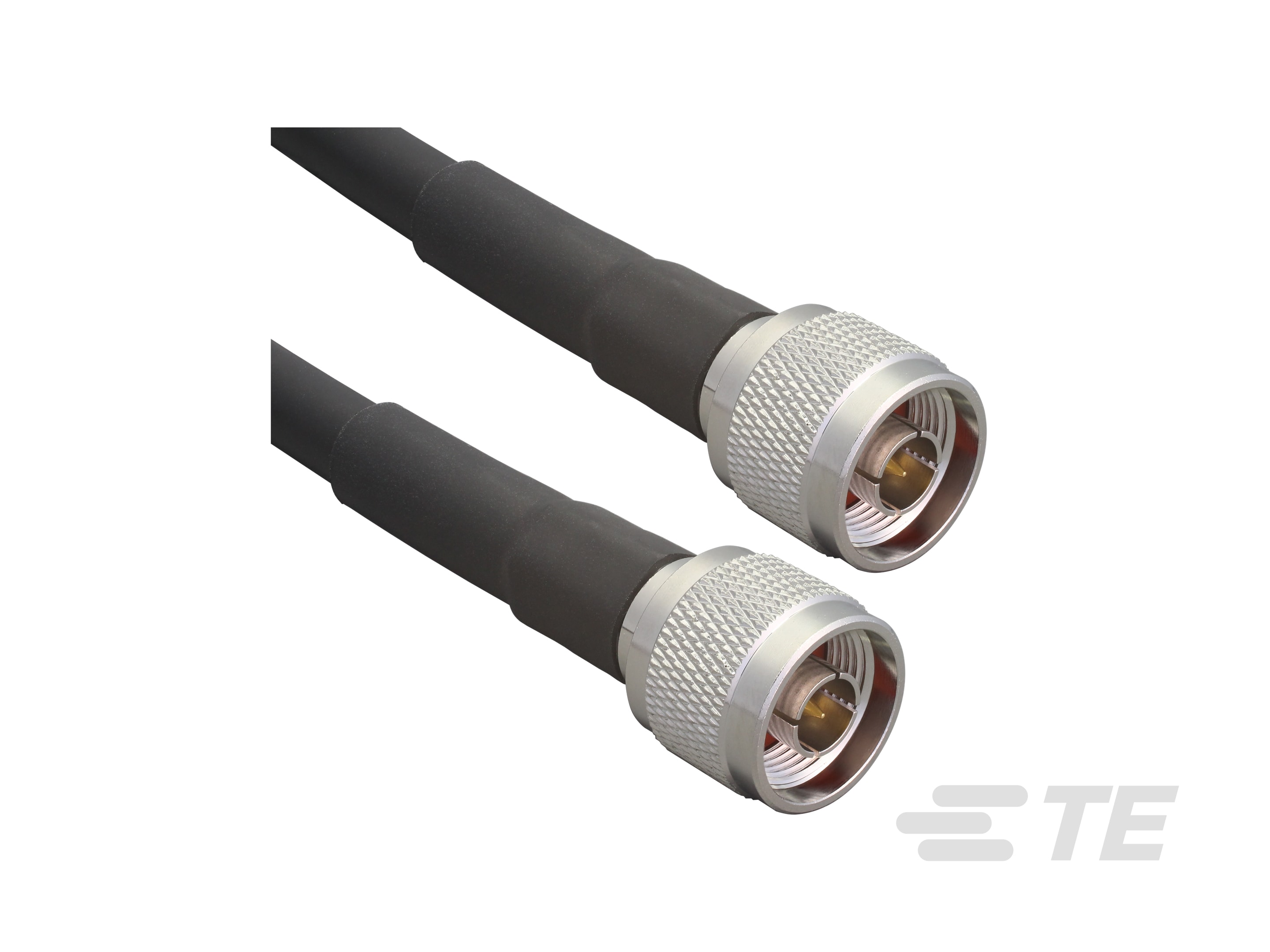

N Series Cable Assembly, 1.2 m [3.937 ft], 5.8 GHz, 50 ohm, N TYPE Plug End A, N TYPE Plug End B, -40 – 85 °C [-40 – 185 °F]
CSO-NM-1200-NM
N Series Cable Assembly, 1.2 m [3.937 ft], 5.8 GHz, 50 ohm, N TYPE Plug End A, N TYPE Plug End B, -40 – 85 °C [-40 – 185 °F]
- TE 内部编号 CSO-NM-1200-NM
- TE 内部产品描述 N Type to N Type 1200mm LMR400
-
线束类型 : N 系列
-
电缆组件长度 : 1.2 m [ 3.937 ft ]
-
工作频率 (GHz): 5.8
-
阻抗 (Ω): 50
-
电缆组件（A 端） : N 型插头
文档
产品图纸
- CABLE ASSEMBLY, N MALE TO N MALE, LMR 400 CBL ENG_CD_C-CSO-NM-1200-NM_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CSO-NM-1200-NM_A.pdf 3D
- 下载查看 ENG_CVM_CVM_CSO-NM-1200-NM_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CSO-NM-1200-NM_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_CSO-NM-1200-NM_A.3d_stp.zip 英文版本
数据表/目录页
- CABLE ASSEMBLY, N MATE TO N MALE, LMR 400CBL ENG_DS_CSO-NM-1200-NM_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : N 系列
-
电缆组件（A 端） : N 型插头
-
电缆组件（B 端） : N 型插头
-
同轴电缆类型 : LMR-400
结构特性
-
外接端数量 : 2
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀材料 : 镍
接触件特性
-
中心端子电镀材料 : 金
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 5.8
其他
-
电介质材料 : FEP
-
电缆组件长度 : 1.2 m [ 3.937 ft ]
