CSJ-SGFB-200-MHF4

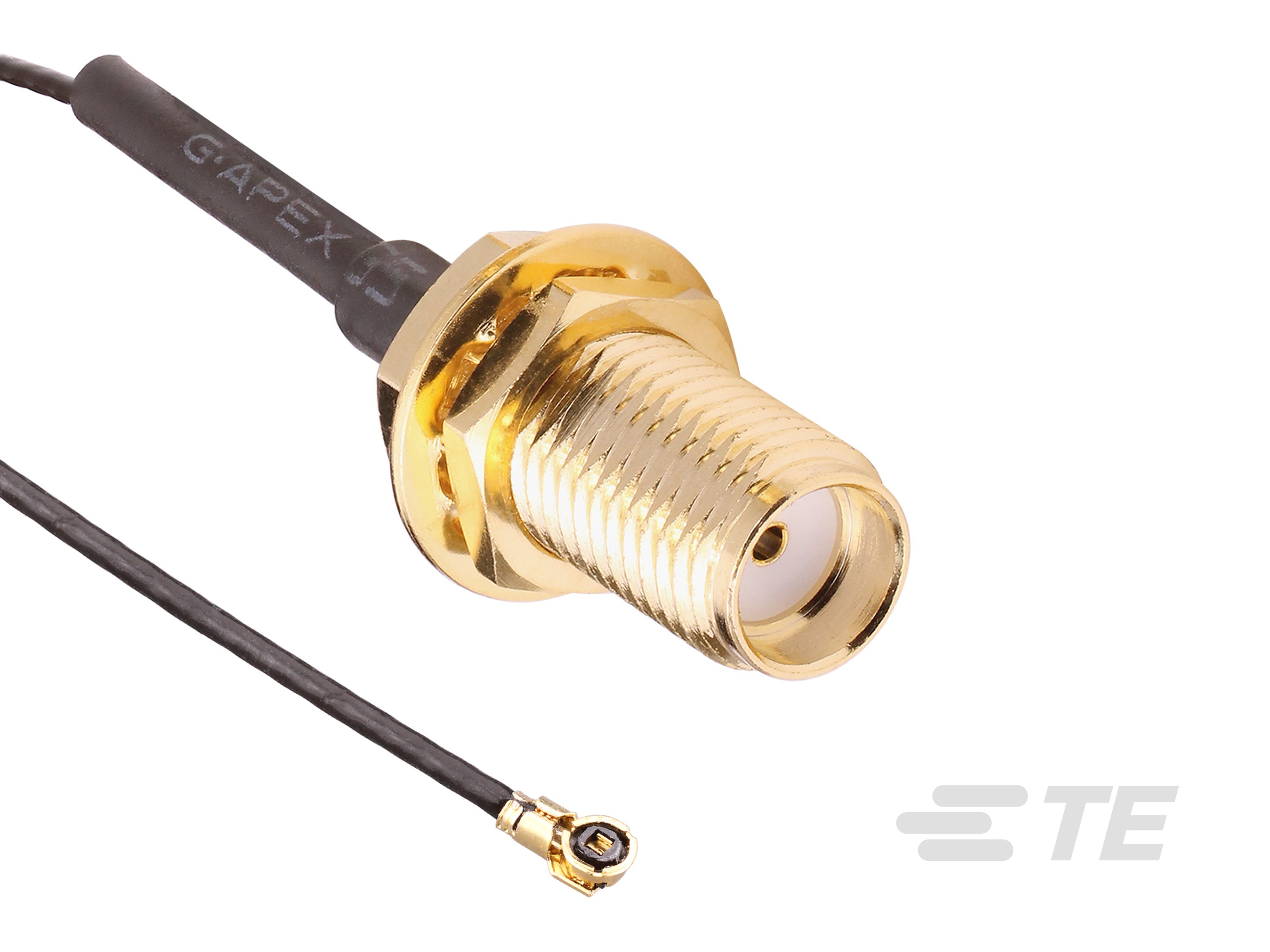

SMA to UMCC4 Cable Assembly, .2 m [.656 ft], Black Cable, 9 GHz, 50 ohm, PFA Jacket, 34 AWG, .81 mm [.031 in] Diameter, SMA Jack End A
CSJ-SGFB-200-MHF4
SMA to UMCC4 Cable Assembly, .2 m [.656 ft], Black Cable, 9 GHz, 50 ohm, PFA Jacket, 34 AWG, .81 mm [.031 in] Diameter, SMA Jack End A
-
- SMA
- TE 内部编号 CSJ-SGFB-200-MHF4
- TE 内部产品描述 SMA to MHF4 200mm 0.81 OD
-
电缆组件（A 端） : SMA 插座
-
电缆组件（B 端） : UMCC GEN 4 插头
-
电缆组件长度 : .2 m [ .656 ft ]
-
同轴电缆类型 : .81mm
-
阻抗 (Ω): 50
文档
产品图纸
- CBL ASSEMBLY, MHF4 TO FEM. BLKHD SMA, 0.81mm CBL ENG_CD_C-CSJ-SGFB-ccc-MHF4_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CSJ-SGFB-200-MHF4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_CSJ-SGFB-200-MHF4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CSJ-SGFB-200-MHF4_A.3d_stp.zip 英文版本
数据表/目录页
- BLKHD SMA, 0.81mm CBL CBL ASSEMBLY, MHF4 TO FEM ENG_DS_CSJ-SGFB-200-MHF4_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电缆组件（A 端） : SMA 插座
-
电缆组件（B 端） : UMCC GEN 4 插头
-
同轴电缆类型 : .81mm
-
线束类型 : SMA to UMCC4
结构特性
-
外接端数量 : 2
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀材料 : 金
-
绝缘套管材料 : PFA
-
电缆颜色 : 黑色
接触件特性
-
中心端子电镀材料 : 金
尺寸
-
电缆外径 : .81 mm [ .031 in ]
-
线径 (AWG): 34
使用环境
-
工组温度范围 : -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率范围 (GHz): 9
其他
-
电介质材料 : FEP
-
电缆组件长度 : .2 m [ .656 ft ]
