CSJ-SGFB-150-MHF4

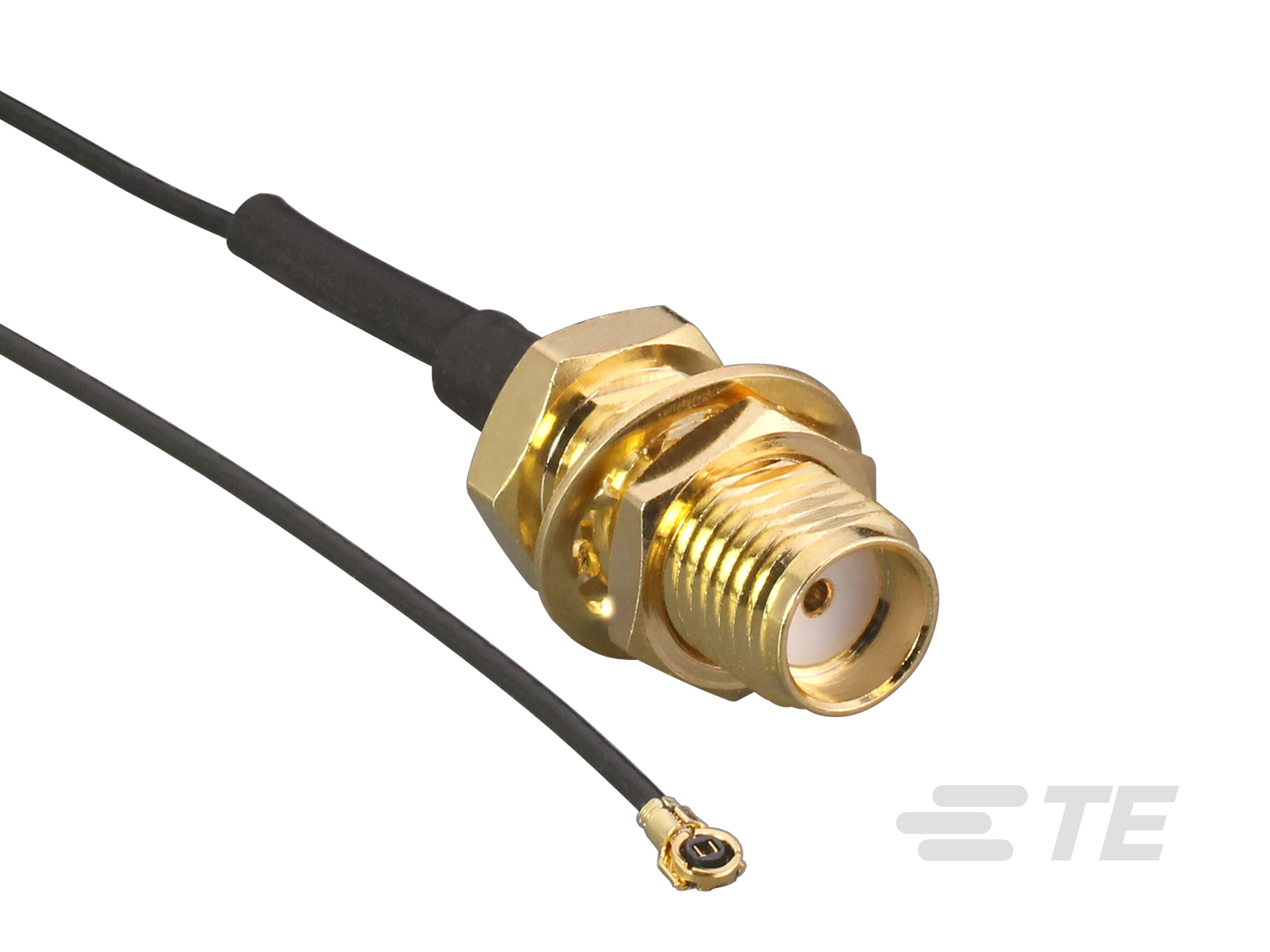

SMA to UMCC4 Cable Assembly, .15 m [.492 ft], 9 GHz, 50 ohm, .81 mm [.031 in] Diameter, SMA Jack End A, UMCC GEN 4 Plug End B
CSJ-SGFB-150-MHF4
SMA to UMCC4 Cable Assembly, .15 m [.492 ft], 9 GHz, 50 ohm, .81 mm [.031 in] Diameter, SMA Jack End A, UMCC GEN 4 Plug End B
-
- SMA ,
- UMCC4
- TE 内部编号 CSJ-SGFB-150-MHF4
- TE 内部产品描述 SMA to MHF4 150mm 0.81 OD
-
线束类型 : SMA to UMCC4
-
电缆组件（A 端） : SMA 插座
-
电缆组件（B 端） : UMCC GEN 4 插头
-
电缆组件长度 : .15 m [ .492 ft ]
-
同轴电缆类型 : .81mm
文档
产品图纸
- CBL ASSEMBLY, MHF4 TO FEM. BLKHD SMA, 0.81mm CBL ENG_CD_C-CSJ-SGFB-ccc-MHF4_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CSJ-SGFB-150-MHF4_B.pdf 3D
- 下载查看 ENG_CVM_CVM_CSJ-SGFB-150-MHF4_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CSJ-SGFB-150-MHF4_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_CSJ-SGFB-150-MHF4_B.3d_stp.zip 英文版本
数据表/目录页
- CBL ASSEMBLY, MHF4 TO FEM. BLKHD SMA, 0.81mm CBL ENG_DS_CSJ-SGFB-150-MHF4_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : SMA to UMCC4
-
电缆组件（A 端） : SMA 插座
-
电缆组件（B 端） : UMCC GEN 4 插头
-
同轴电缆类型 : .81mm
结构特性
-
外接端数量 : 2
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀材料 : 金
接触件特性
-
中心端子电镀材料 : 金
尺寸
-
电缆外径 : .81 mm [ .031 in ]
操作/应用
-
工作频率范围 (GHz): 9
其他
-
电缆组件长度 : .15 m [ .492 ft ]
