CSI-SGFI-100-UFFR

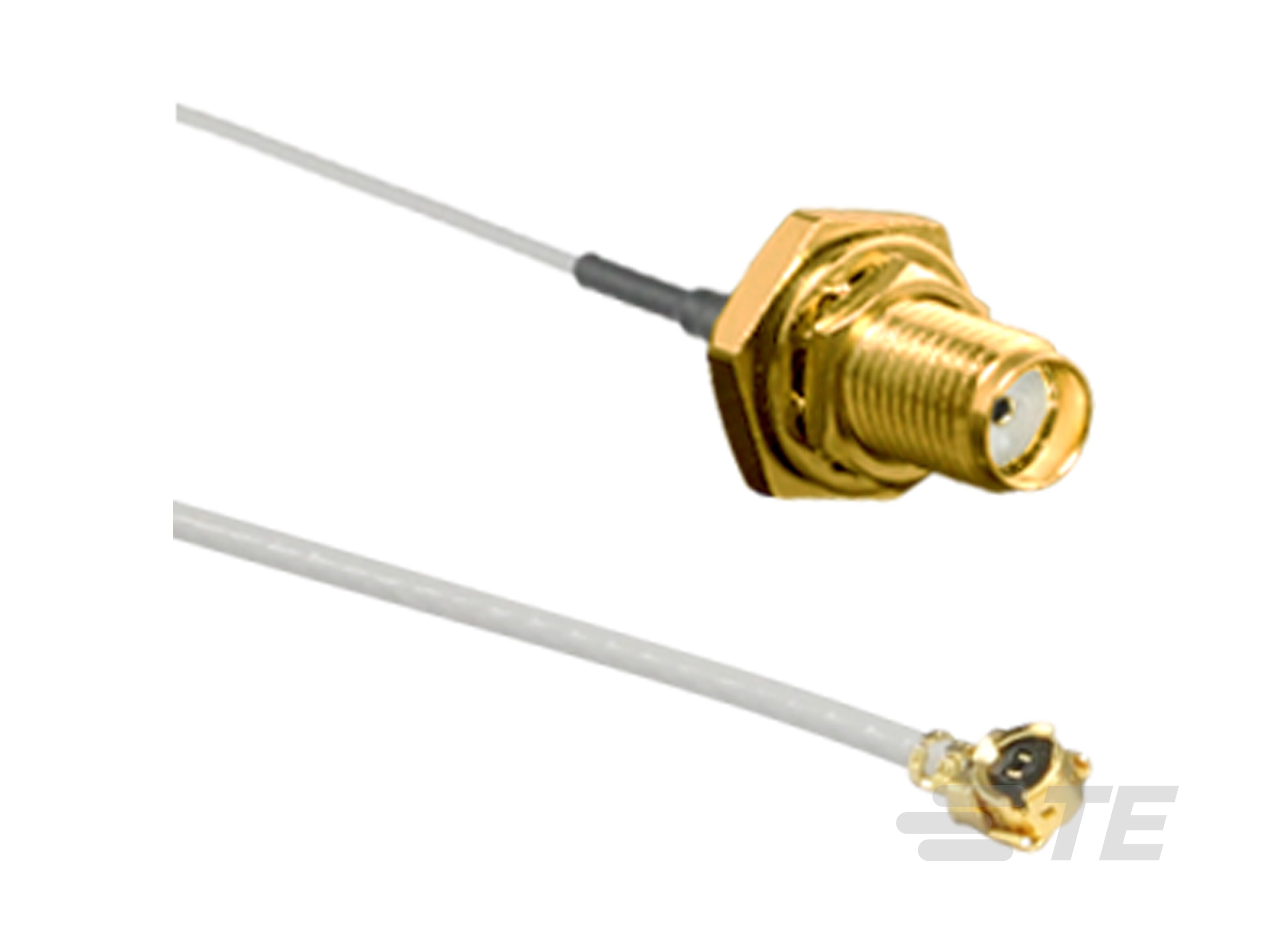

SMA to UMCC1 Cable Assembly, .1 m [.328 ft], Gray Cable, 9 GHz, 50 ohm, FEP Jacket, 31 AWG, 1.13 mm [.044 in] Diameter, SMA Jack End A
CSI-SGFI-100-UFFR
SMA to UMCC1 Cable Assembly, .1 m [.328 ft], Gray Cable, 9 GHz, 50 ohm, FEP Jacket, 31 AWG, 1.13 mm [.044 in] Diameter, SMA Jack End A
-
- SMA
- TE 内部编号 CSI-SGFI-100-UFFR
- TE 内部产品描述 SMA to U.FL/MHF1 100mm 1.13 OD
-
电缆组件（A 端） : SMA 插座
-
电缆组件（B 端） : UMCC GEN 1 插头
-
电缆组件长度 : .1 m [ .328 ft ]
-
同轴电缆类型 : 1.13mm 同轴
-
阻抗 (Ω): 50
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CSI-SGFI-100-UFFR_B1.pdf 3D
- 下载查看 ENG_CVM_CVM_CSI-SGFI-100-UFFR_B1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CSI-SGFI-100-UFFR_B1.3d_igs.zip 英文版本
- ENG_CVM_CVM_CSI-SGFI-100-UFFR_B1.3d_stp.zip 英文版本
数据表/目录页
- CABLE ASSEMBLY, U.FL TO FEM BLKHD SMA, 1.13mm CBL ENG_DS_CSI-SGFI-100-UFFR_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
电缆组件（A 端） : SMA 插座
-
电缆组件（B 端） : UMCC GEN 1 插头
-
同轴电缆类型 : 1.13mm 同轴
-
线束类型 : SMA to UMCC1
结构特性
-
外接端数量 : 2
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀材料 : 金
-
绝缘套管材料 : FEP
-
电缆颜色 : 灰色
接触件特性
-
中心端子电镀材料 : 金
尺寸
-
电缆外径 : 1.13 mm [ .044 in ]
-
线径 (AWG): 31
使用环境
-
工组温度范围 : -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率范围 (GHz): 9
其他
-
电介质材料 : FEP
-
电缆组件长度 : .1 m [ .328 ft ]
