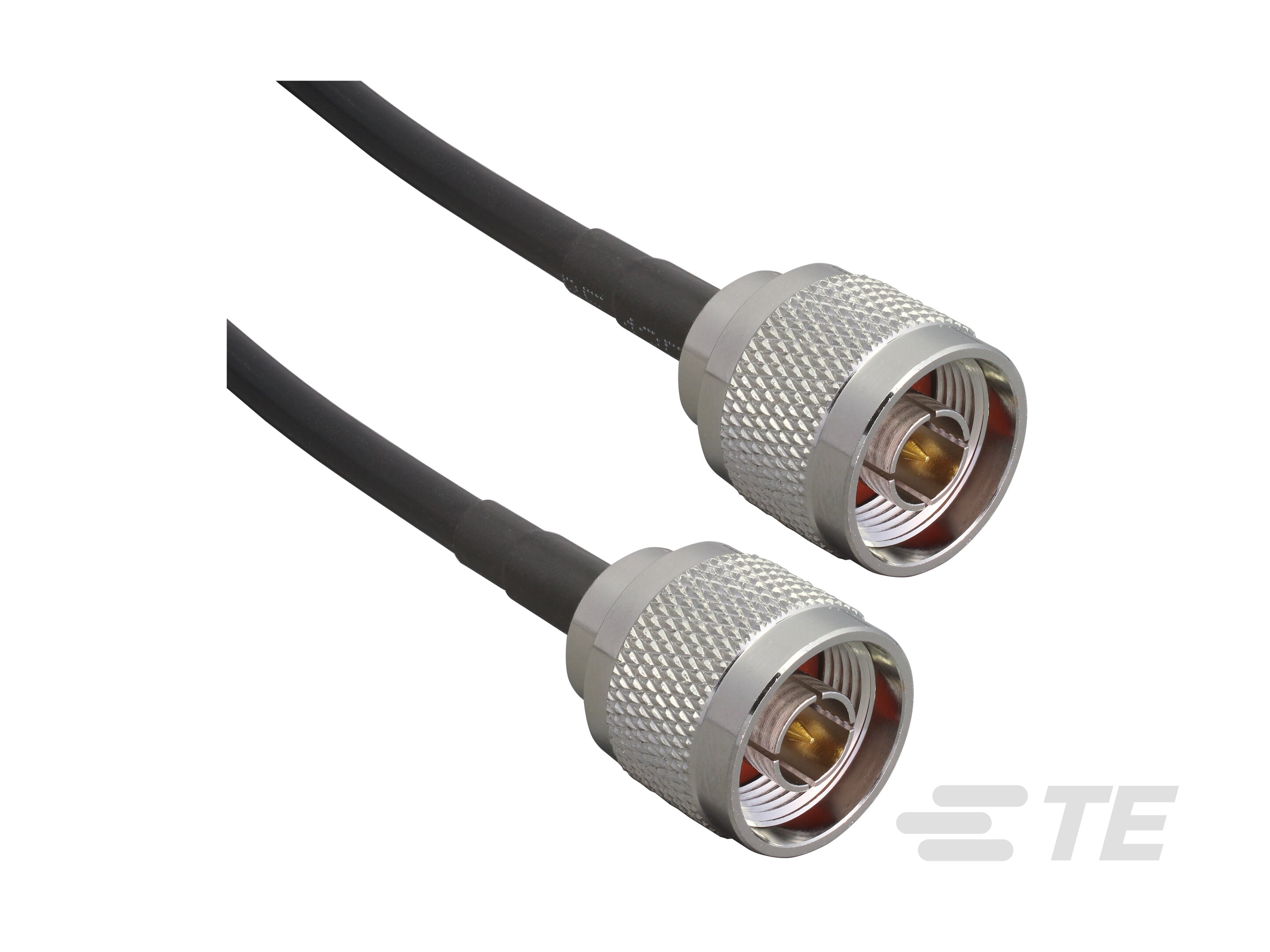

CSD-NM-914-NM
N Series Cable Assembly, .91 m [3 ft], Black Cable, 5.8 GHz, 50 ohm, Flexible PVC Jacket, 20 AWG, 5 mm [.195 in] Diameter, N TYPE Plug End A
CSD-NM-914-NM
N Series Cable Assembly, .91 m [3 ft], Black Cable, 5.8 GHz, 50 ohm, Flexible PVC Jacket, 20 AWG, 5 mm [.195 in] Diameter, N TYPE Plug End A
- TE 内部编号 CSD-NM-914-NM
- TE 内部产品描述 N Type to N Type 914 mm RG58
-
线束类型 : N 系列
-
电缆组件长度 : .91 m [ 3 ft ]
-
电缆颜色 : 黑色
-
工作频率 (GHz): 5.8
-
阻抗 (Ω): 50
文档
产品图纸
- CABLE ASSEMBLY, N MALE TO N MALE, RG-58 CBL ENG_CD_C-CSD-NM-914-NM_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CSD-NM-914-NM_A.pdf 3D
数据表/目录页
- CABLE ASSEMBLY, N MATE TO N MALE, RG-58 CBL ENG_DS_CSD-NM-914-NM_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : N 系列
-
电缆组件（A 端） : N 型插头
-
电缆组件（B 端） : N 型插头
-
同轴电缆类型 : RG 58
结构特性
-
外接端数量 : 2
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀材料 : 镍
-
电缆颜色 : 黑色
-
绝缘套管材料 : 柔性 PVC
接触件特性
-
中心端子电镀材料 : 金
尺寸
-
线径 (AWG): 20
-
电缆外径 : 5 mm [ .195 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 5.8
其他
-
电介质材料 : PE
-
电缆组件长度 : .91 m [ 3 ft ]
