CSA-RPSM-216-RSFB

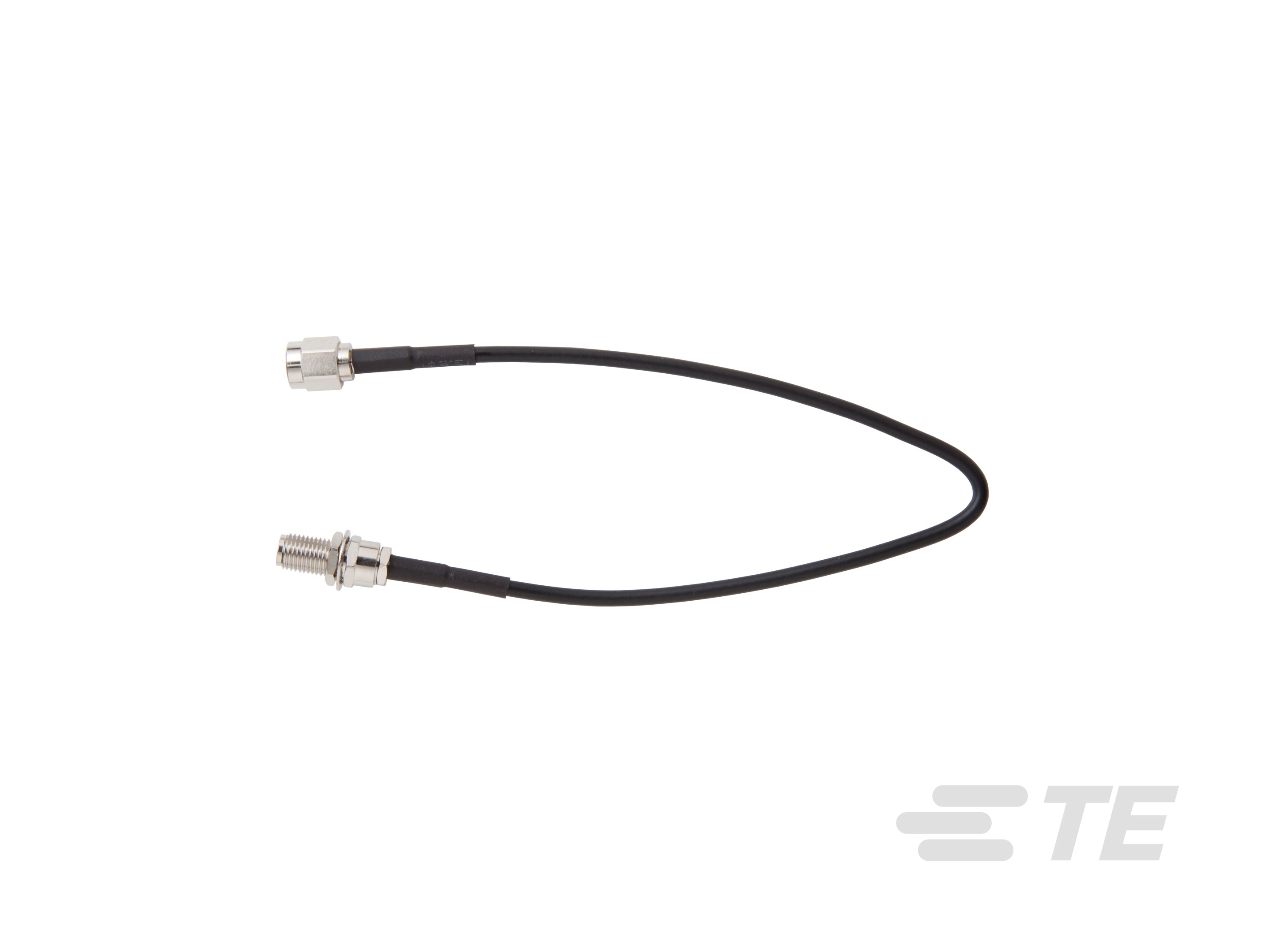

RP-SMA to Bulkhead RF Cable Assembly, .22 m [.71 ft], Black Cable, 12.4 GHz, 50 ohm, Flexible PVC Jacket, 26 AWG, 2.79 mm [.11 in] Diameter
CSA-RPSM-216-RSFB
RP-SMA to Bulkhead RF Cable Assembly, .22 m [.71 ft], Black Cable, 12.4 GHz, 50 ohm, Flexible PVC Jacket, 26 AWG, 2.79 mm [.11 in] Diameter
- TE 内部编号 CSA-RPSM-216-RSFB
- TE 内部产品描述 RP-SMA to RP-SMA 216mm RG174
-
线束类型 : RP-SMA 到穿板式射频
-
电缆组件长度 : .22 m [ .71 ft ]
-
电缆颜色 : 黑色
-
工作频率 (GHz): 12.4
-
阻抗 (Ω): 50
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_CVM_CSA-RPSM-216-RSFB_A.pdf 英文版本
- 下载查看 ENG_CVM_CVM_CSA-RPSM-216-RSFB_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CSA-RPSM-216-RSFB_A.3d_igs.zip 英文版本
数据表/目录页
- CONREVSMA007 to CONREVSMA005, 8.5INCH RG-174 Cable ENG_DS_CSA-RPSM-216-RSFB_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
线束类型 : RP-SMA 到穿板式射频
-
电缆组件（A 端） : RP SMA 插座
-
电缆组件（B 端） : RP SMA 插头
-
同轴电缆类型 : RG 174
结构特性
-
外接端数量 : 2
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀材料 : 镍
-
电缆颜色 : 黑色
-
绝缘套管材料 : 柔性 PVC
接触件特性
-
中心端子电镀材料 : 金
尺寸
-
线径 (AWG): 26
-
电缆外径 : 2.79 mm [ .11 in ]
使用环境
-
工组温度范围 : -40 – 75 °C [ -40 – 167 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 12.4
其他
-
电介质材料 : PE
-
电缆组件长度 : .22 m [ .71 ft ]
