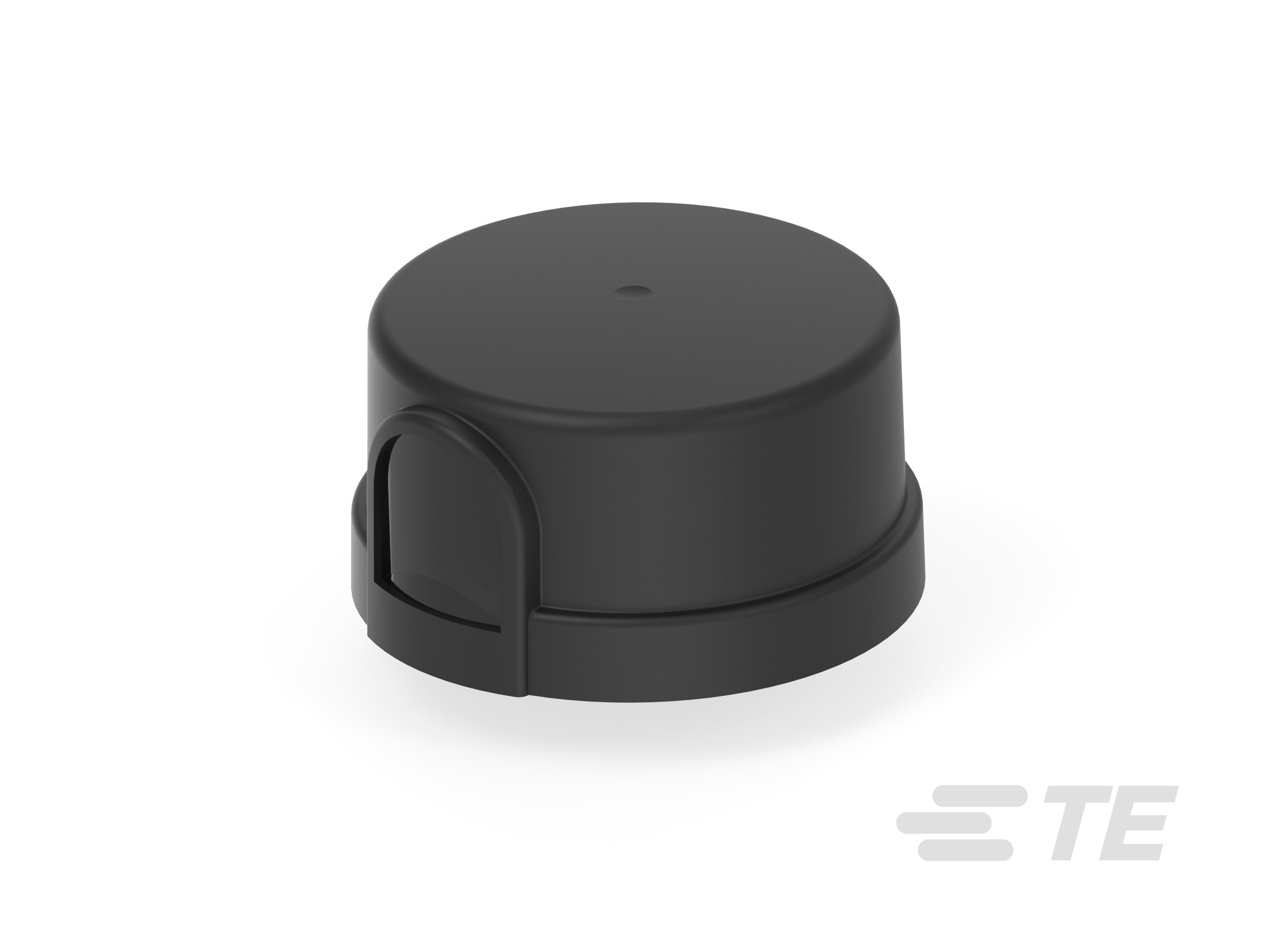

CS8870-001
Electronic, 105 – 305 VAC, Commercial / Industrial, Locking, 1000 W Load Rating (Tungsten), ALR 7000 Series, ANSI Street Lighting Photocells
CS8870-001
Electronic, 105 – 305 VAC, Commercial / Industrial, Locking, 1000 W Load Rating (Tungsten), ALR 7000 Series, ANSI Street Lighting Photocells
-
- LUMAWISE
- ALR 7000 系列
- TE 内部编号 CS8870-001
- TE 内部产品描述 ALR-7090-VF3-BK
- 别名 ID ALR-7090-VF3-BK
-
产品供货情况 : 全球
-
街道照明光控技术 : 电子设备
-
工作电压范围 (VAC): 105 – 305
-
等级 : 商业, 工业
-
安装选项 : 锁定
文档
产品图纸
- ALR-7000 SERIES TWIST LOCK PHOTOCELL ENG_CD_ALR-7000_SERIES_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CS8870-001_A.pdf 3D
- 下载查看 ENG_CVM_CVM_CS8870-001_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CS8870-001_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_CS8870-001_A.3d_stp.zip 英文版本
数据表/目录页
- 7000-SERIES-PHOTOCONTROL-STREET-LIGHTING ENG_DS_E324_2306.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
街道照明光控技术 : 电子设备
结构特性
-
位数 : 3
电气特征
-
工作电压范围 (VAC): 105 – 305
-
额定负载（钨丝） (W): 1000
-
失效模式 : 开
-
浪涌保护 (Joule): 480
-
浪涌保护 (kA): 15
-
工作频率 (Hz): 50 – 60
-
继电器额定值 : 30A 通用
机械附件
-
安装选项 : 锁定
尺寸
-
MOV 直径 (mm): 20
-
产品直径 : 81.53 mm [ 3.21 in ]
-
产品高度 : 44.96 mm [ 1.77 in ]
使用环境
-
工组温度范围 : -40 – 65 °C [ -40 – 149 °F ]
操作/应用
-
关闭延时 (seconds): 2 – 5
-
打开延时 (seconds): 立即开启
产品供货情况
-
产品供货情况 : 全球
其他
-
等级 : 商业, 工业
-
关/开比率 : 1.5:1
