TXR54SJ00-1204BI

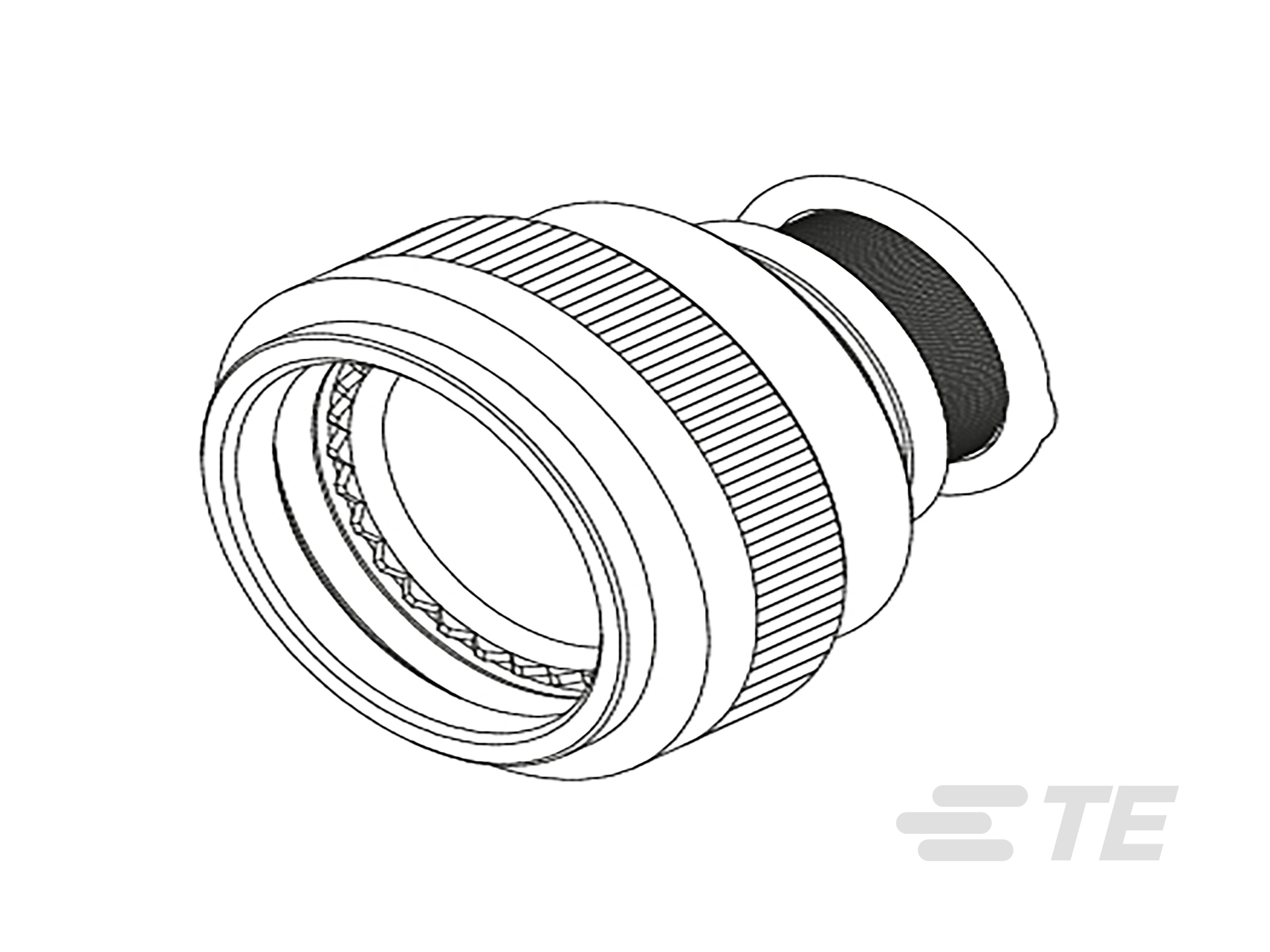

Ruggedized, Backshell, .2 – 6.4 mm [.01 – .25 in] Cable Entry, Corrosion Resisting Steel, Straight, 07 / 12 / 12S Shell Size, RAYCHEM TXR

TXR54SJ00-1204BI-CS7302-000

TXR54SJ00-1204BI

Ruggedized, Backshell, .2 – 6.4 mm [.01 – .25 in] Cable Entry, Corrosion Resisting Steel, Straight, 07 / 12 / 12S Shell Size, RAYCHEM TXR

    • RAYCHEM
    • RAYCHEM TXR
  • TE 内部编号 CS7302-000
  • TE 内部产品描述 TXR54SJ00-1204BI

  • 连接器后盖产品类型 : 尾附件

  • 连接器后盖产品种类 : 加固型

  • 电缆入口直径 : .2 – 6.4 mm [ .01 – .25 in ]

  • 主要产品材料 : 不锈钢

  • 主体方向 : 直式

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 包括端接装置 : TR04BI

  • 连接器后盖产品类型 : 尾附件

  • 连接器后盖产品种类 : 加固型

  • 端接器件类型 : Tinel-Lock 环, Tinel-Lock 适配器, 侧面插入 Tinel-Lock 环

主体特性

  • 主要产品材料 : 不锈钢

  • 主要产品电镀材料 : 钝化（SAE AMS-QQ-P-35 或 MIL-S-5002）

壳体特性

  • 主体方向 : 直式

  • 与连接器形状兼容 : 圆形

尺寸

  • 兼容电缆直径范围 : 3.2 – 5.1 mm [ .125 – .2 in ]

  • 产品长度 : 25.5 mm [ 1 in ]

  • 电缆入口直径 : .2 – 6.4 mm [ .01 – .25 in ]

使用环境

  • 耐盐雾性 (Hr): 1000

  • 工组温度范围 : -65 – 260 °C [ -85 – 500 °F ]

操作/应用

  • 与连接器外壳尺寸兼容 : 07, 12, 12S

行业标准

  • 连接器详细规格编号 : AS34001, AS34011, AS34041, AS34061, AS34081, AS34091, AS34121, AS34241, AS34461, AS34501, AS34511, AS34541, AS34561, AS34641, AS34671, AS34681, M83723/01, M83723/02, M83723/03, M83723/04, M83723/05, M83723/06, M83723/07, M83723/08, M83723/13, M83723/14, M83723/36, M83723/37, M83723/38, M83723/39, M83723/40, M83723/41, M83723/42, M83723/43, M83723/48, M83723/49, M83723/65, M83723/66, M83723/67, M83723/68, M83723/69, M83723/71, M83723/72, M83723/73, M83723/74, M83723/75, M83723/76, M83723/77, M83723/78, M83723/82, M83723/83, M83723/84, M83723/85, M83723/86, M83723/87, M83723/91, M83723/92, M83723/95, M83723/96, M83723/97, M83723/98, MS3459, MS3470, MS3471, MS3472, MS3474, MS3475, MS3476, NAS 1599, NAS 1641, NAS 1642, NAS 1643, NAS 1650, NAS 1651, NAS 1652, NAS 1653, NAS 1692, NAS 1693, NAS 1694, NAS 1699, NAS 1700, NAS 1701, NAS 1702

其他

  • 连接器接口规格 : AS50151 压接端子, AS50151 类 D、L、U、W 压接端子, AS50151 类 D、L、U、W 压接端子 Less ENDBELL, AS50151 类 L、W 压接端子, AS81703 系列 3, AS81703 系列 3/类 E、L, MIL-DTL-26482 系列 2/类 A、L, MIL-DTL-83723 系列 I/类 A、G、R, MIL-DTL-83723 系列 I/类 G、R, MIL-DTL-83723 系列 III/类 A、G、K、R, MIL-DTL-83723 系列 III/类 A、G、K、R、R, MIL-DTL-83723 系列 III/类 A、G、R, MIL-DTL-83723 系列 III/类 G、R, MIL-DTL-83723 系列 III/类 G、R、W, MIL-DTL-83723 系列 III/类 R, MIL-DTL-83723 系列 IIII/类 H

  • TE 连接器接口代码 : 54
