CONSMB006-G

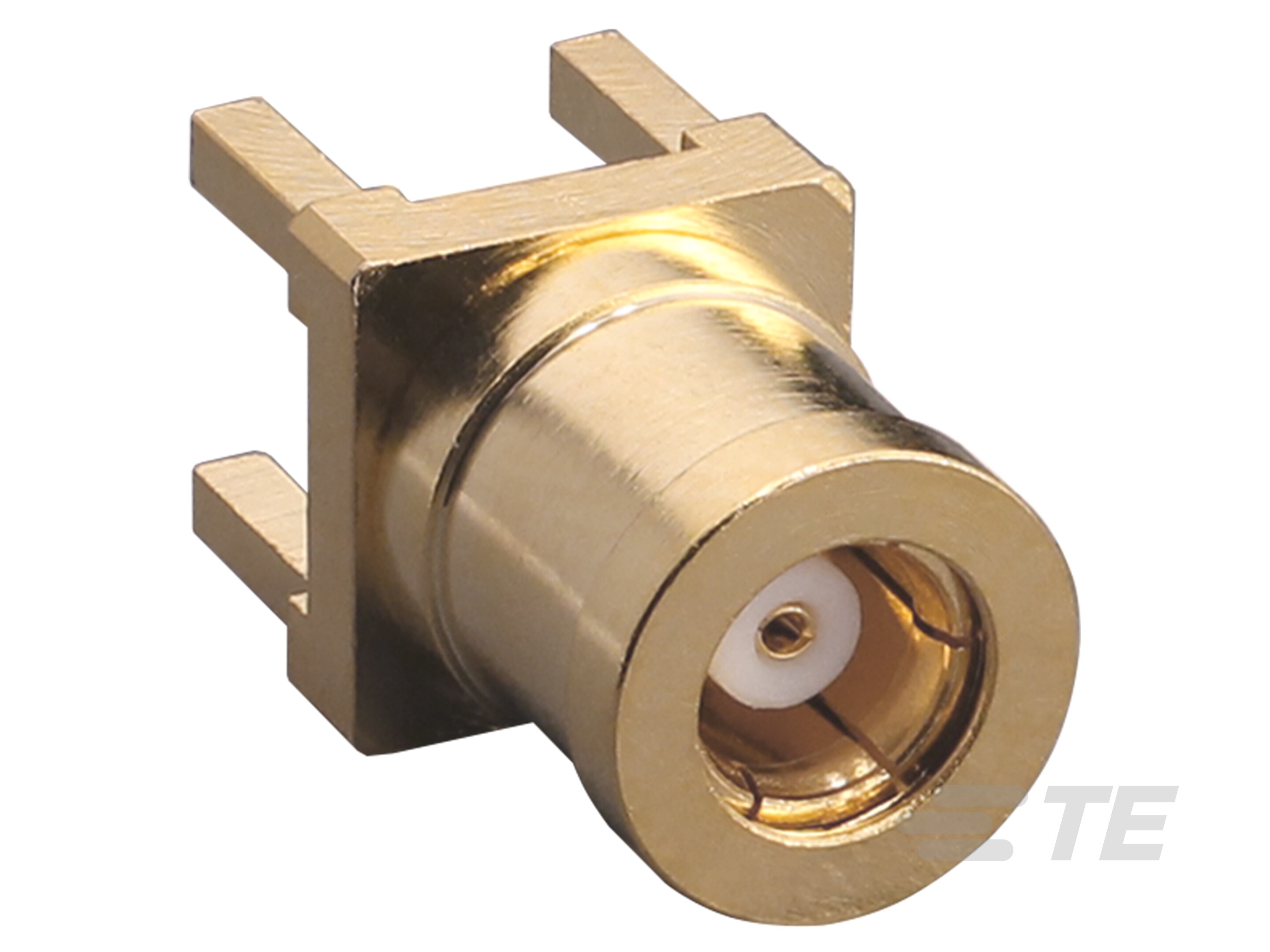

SMB Connector, Plug, 50 ohm, Snap-On, 4 GHz, 1 Position, Printed Circuit Board, Board Mount, -65 – 165 °C [-85 – 329 °F], Solder, Straight, Brass, SMB

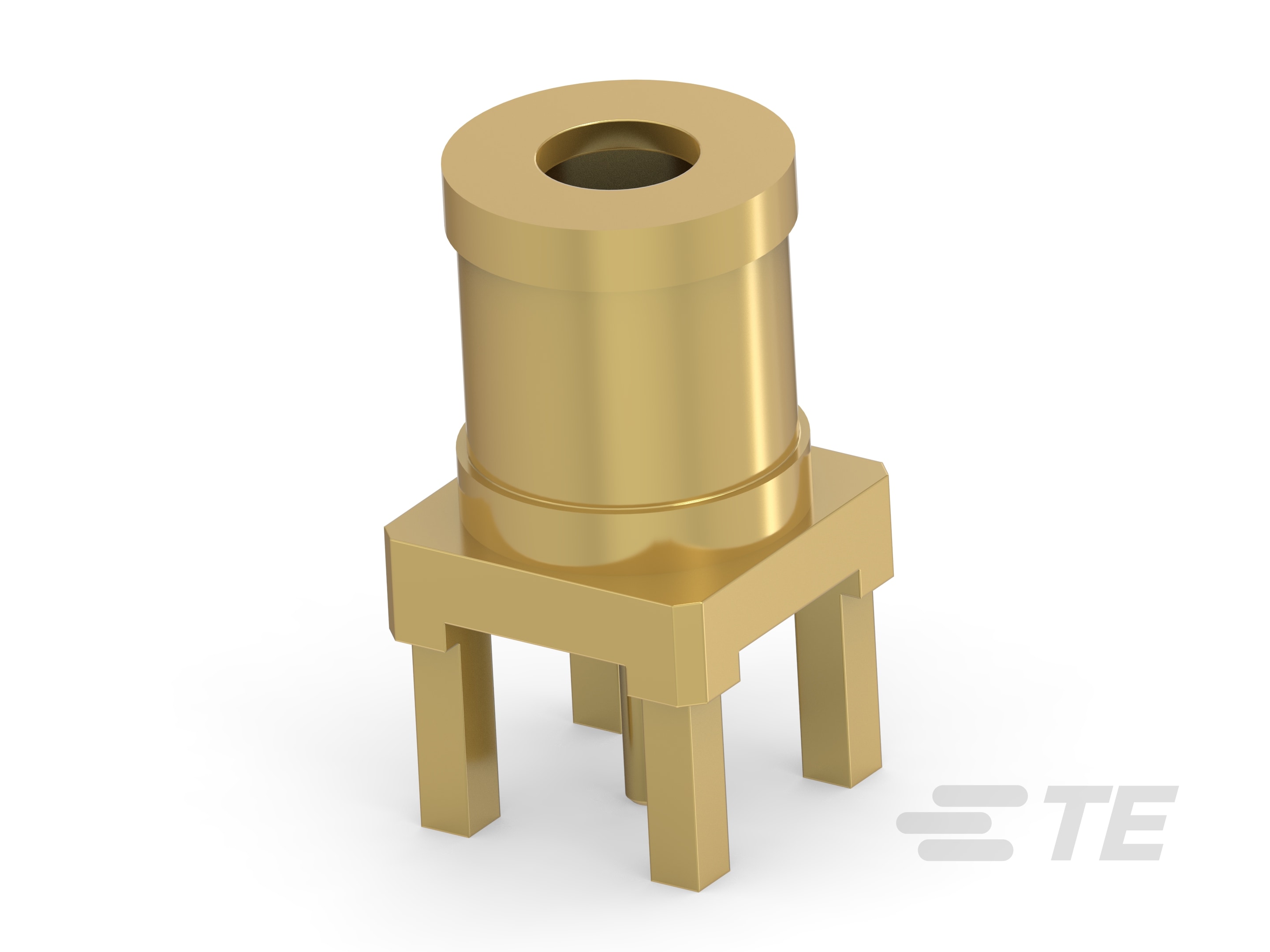

SMB Plug 50 Ohm PCB Through Hole-CONSMB006-G

CONSMB006-G

SMB Connector, Plug, 50 ohm, Snap-On, 4 GHz, 1 Position, Printed Circuit Board, Board Mount, -65 – 165 °C [-85 – 329 °F], Solder, Straight, Brass, SMB

    • SMB
  • TE 内部编号 CONSMB006-G
  • TE 内部产品描述 SMB Plug 50 Ohm PCB Through Hole

  • 射频接口 : SMB

  • 射频连接器种类 : 插头

  • 阻抗 (Ω): 50

  • 射频连接器耦合机制 : 搭锁式

  • 工作频率范围 (GHz): 4

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 射频接口 : SMB

  • 射频连接器种类 : 插头

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 主体材料 : 黄铜

  • 主体材料表面涂层 : 电镀

  • 主体电镀材料 : 金

接触件特性

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 射频连接器中心端子材料 : 铍铜合金

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 线缆端接方法 : 焊接

机械附件

  • 射频连接器耦合机制 : 搭锁式

  • 连接器安装类型 : 板安装

  • 射频端子吸附方法 : 机械

  • 制动器 : 不带

壳体特性

  • 主体方向 : 直式

使用环境

  • 工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]

操作/应用

  • 电路应用 : Signal

  • 工作频率范围 (GHz): 4

包装特性

  • 封装数量 : 100

  • 封装方法 : Tray

其他

  • 电介质材料 : 聚四氟乙烯 (PTFE)
