CONMMCX013-T
MMCX Connector, Jack, 50 ohm, Snap-On, 8.5 GHz, 1 Position, Printed Circuit Board, Board Mount, -65 – 165 °C [-85 – 329 °F], Solder, Straight, Brass
CONMMCX013-T
MMCX Connector, Jack, 50 ohm, Snap-On, 8.5 GHz, 1 Position, Printed Circuit Board, Board Mount, -65 – 165 °C [-85 – 329 °F], Solder, Straight, Brass
- TE 内部编号 CONMMCX013-T

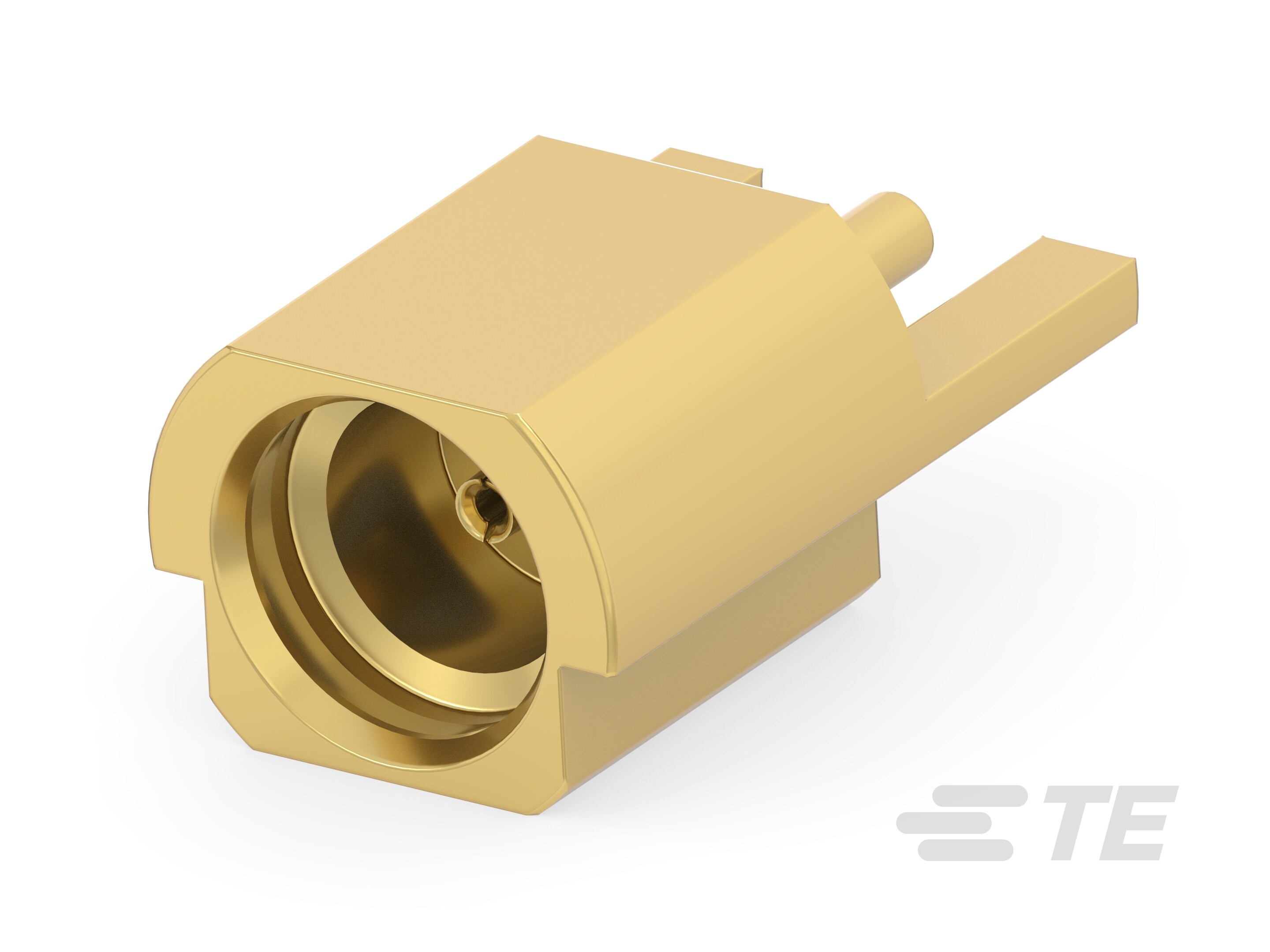

- TE 内部产品描述 MMCX Jack 50 Ohm PCB Edge Mount
-
射频接口 : MMCX
-
射频连接器种类 : 插座
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 搭锁式
-
工作频率 (GHz): 8.5
文档
产品图纸
- CONNECTOR MMCX CUTOUT MOUNT ENG_CD_C-CONMMCX013_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CONMMCX013-T_A.pdf 3D
- 下载查看 ENG_CVM_CVM_CONMMCX013-T_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CONMMCX013-T_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_CONMMCX013-T_A.3d_stp.zip 英文版本
数据表/目录页
- MMCX Jack PCB Cutout Edge Mount Connector ENG_DS_conmmcx013-ds_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
射频接口 : MMCX
-
射频连接器种类 : 插座
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 边缘
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
电缆连接器方向 : 直式
-
主体材料 : 黄铜
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 金
接触件特性
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 铍铜合金
端接特性
-
线缆端接方法 : 焊接
机械附件
-
射频连接器耦合机制 : 搭锁式
-
连接器安装类型 : 板安装
-
射频端子吸附方法 : 机械
-
制动器 : 不带
使用环境
-
工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]
操作/应用
-
电路应用 : Signal
-
工作频率 (GHz): 8.5
包装特性
-
封装数量 : 2000
-
封装方法 : 卷带包装
其他
-
电介质材料 : PTFE
