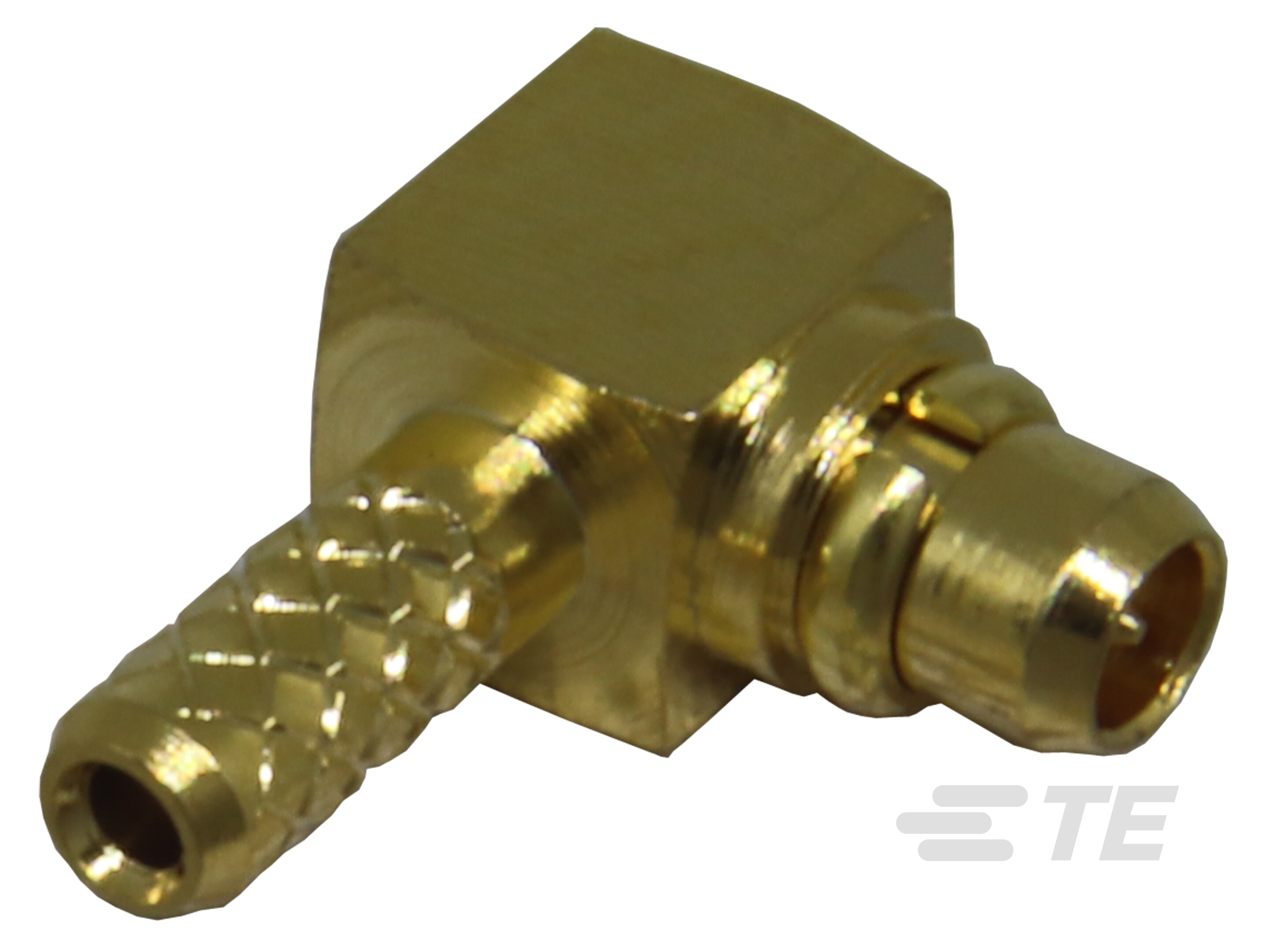

CONMMCX012-R178
MMCX Connector, Plug, 50 ohm, Snap-On, 6 GHz, 1 Position, Wire & Cable, Cable Mount (Free-Hanging), -65 – 165 °C [-85 – 329 °F], Crimp, Right Angle
CONMMCX012-R178
MMCX Connector, Plug, 50 ohm, Snap-On, 6 GHz, 1 Position, Wire & Cable, Cable Mount (Free-Hanging), -65 – 165 °C [-85 – 329 °F], Crimp, Right Angle
- TE 内部编号 CONMMCX012-R178
- TE 内部产品描述 MMCX Jack 50 Ohm Cable Crimp
-
射频接口 : MMCX
-
射频连接器种类 : 插头
-
阻抗 (Ω): 50
-
与射频电缆类型兼容 : RG 178, RG 196
-
射频连接器耦合机制 : 搭锁式
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CONMMCX012-R178_C.pdf 3D
- 下载查看 ENG_CVM_CVM_CONMMCX012-R178_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CONMMCX012-R178_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_CONMMCX012-R178_C.3d_stp.zip 英文版本
数据表/目录页
- MMCX MALE RIGHT ANGLE CABLE END CRIMP FOR RG178 CABLE ENG_DS_CONMMCX012-R178_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
射频接口 : MMCX
-
射频连接器种类 : 插头
-
与射频电缆类型兼容 : RG 178, RG 196
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
电缆连接器方向 : 直角
-
主体材料 : 黄铜
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 金
接触件特性
-
套圈材料 : 黄铜
-
套圈电镀材料 : 金
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 黄铜
端接特性
-
线缆端接方法 : 压接
机械附件
-
射频连接器耦合机制 : 搭锁式
-
连接器安装类型 : 电缆安装（自由悬挂）
-
射频端子吸附方法 : 机械
-
制动器 : 不带
使用环境
-
工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]
操作/应用
-
电路应用 : Signal
-
工作频率 (GHz): 6
包装特性
-
封装数量 : 100
-
封装方法 : 批量
其他
-
电介质材料 : PTFE
