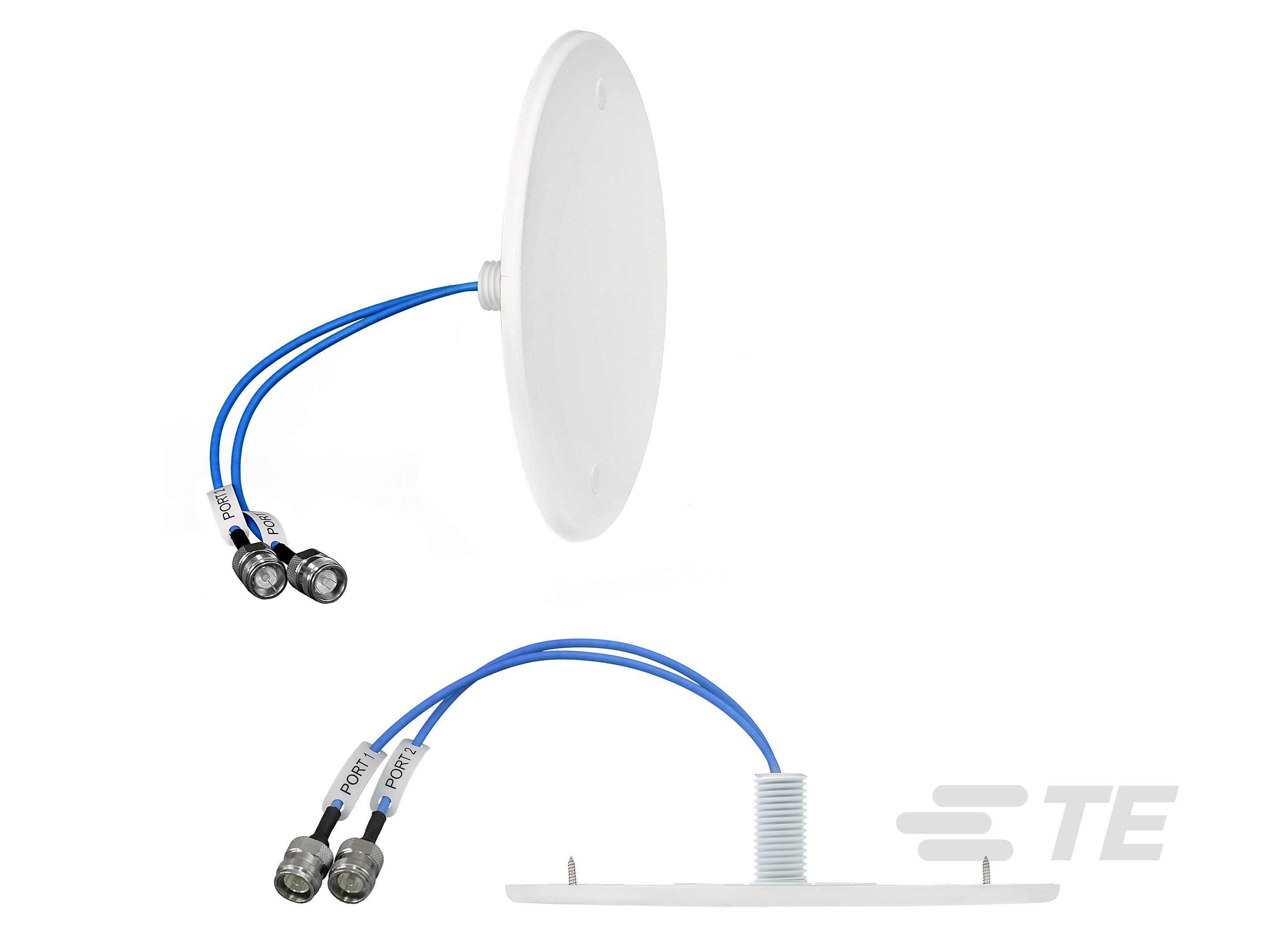

CFD69716P1-B30NF

Dome/Puck Antenna, Multi Band, 5G / Cat-M/NB-IoT / DAS, External Mount, Wall/Ceiling Mount, N-type, Omnidirectional, Multiple Ports, CFD Series

OMNI,DBAND,30CM,NF,HOLES-CFD69716P1-B30NF

CFD69716P1-B30NF

Dome/Puck Antenna, Multi Band, 5G / Cat-M/NB-IoT / DAS, External Mount, Wall/Ceiling Mount, N-type, Omnidirectional, Multiple Ports, CFD Series

    • CFD 系列
  • TE 内部编号 CFD69716P1-B30NF
  • TE 内部产品描述 OMNI,DBAND,30CM,NF,HOLES

  • 天线类型 : Dome/Puck

  • 频带类型 : 多带式

  • 主要应用 : 5G, Cat-M/NB-IoT, CBRS, DAS, 蜂窝

  • 无线应用 : 5G, Cat-M/NB-IoT, CBRS, DAS, 蜂窝

  • 安装位置 : 外部

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线端接 : N 型

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : 小尺寸

  • 天线类型 : Dome/Puck

  • 频带类型 : 多带式

  • 安装位置 : 外部

  • 端口配置 : 多个端口

电气特征

  • VSWR（最大值） : <2.3:1

  • 天线操作 : 无源

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 5.7

  • 频段 (MHz): 5150 – 7125, 698 – 960, 1690 – 4200, 1350 – 1550

  • 频率类别 : 698 – 7125

  • 峰值增益 (dBi): 3 < 6

主体特性

  • 产品重量 : 420 g [ 14.82 oz ]

机械附件

  • 极化 : 线性

  • 安装类型 : 墙壁/天花板安装

尺寸

  • 电缆长度 : .3 m [ 1 ft ]

  • 产品高度 : 7.6 mm [ .3 in ]

  • 产品直径 : 250 mm [ 9.84 in ]

操作/应用

  • 无线标准 : 蜂窝

  • 天线环境 : 室内

  • 方向性 : 全方向

行业标准

  • 主要应用 : 5G, Cat-M/NB-IoT, CBRS, DAS, 蜂窝

  • 无线应用 : 5G, Cat-M/NB-IoT, CBRS, DAS, 蜂窝

产品供货情况

  • 适用区域 : 全球

包装特性

  • 封装方法 : 批量
