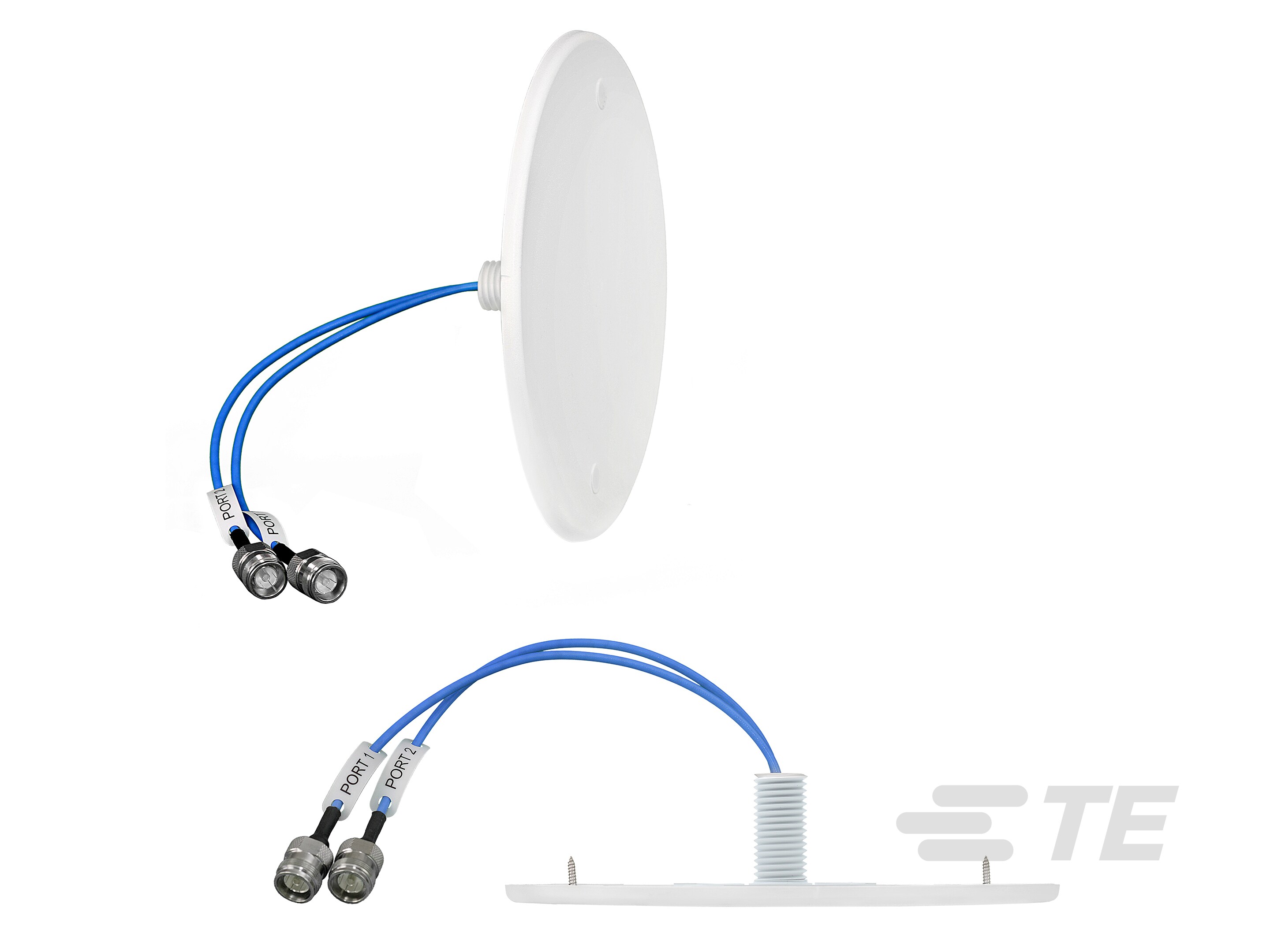

CFD69716P1-30NF

Dome/Puck Antenna, Multi Band, Cat-M/NB-IoT / Cellular / DAS, External Mount, Wall/Ceiling Mount, N-type, Omnidirectional, Multiple Ports, CFD Series

OMNI,DBAND,30CM,NF,HOLES-CFD69716P1-30NF

CFD69716P1-30NF

Dome/Puck Antenna, Multi Band, Cat-M/NB-IoT / Cellular / DAS, External Mount, Wall/Ceiling Mount, N-type, Omnidirectional, Multiple Ports, CFD Series

    • CFD 系列
  • TE 内部编号 CFD69716P1-30NF
  • TE 内部产品描述 OMNI,DBAND,30CM,NF,HOLES

  • 通信协议 : 5G | Cat-M/NB-IoT | CBRS | DAS | 蜂窝

  • 安装位置 : 外部

  • 安装类型 : 墙壁/天花板安装

  • 频率类别 : 698 – 7125

  • 天线类型 : Dome/Puck

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 天线端接 : N 型

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : 小尺寸

  • 安装位置 : 外部

  • 天线类型 : Dome/Puck

  • 频带类型 : 多带式

  • 端口配置 : 多个端口

电气特征

  • VSWR（最大值） : <2.3:1

  • 天线操作 : 无源

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 5.7

  • 频段 (MHz): 698 – 960 | 1350 – 1550 | 1690 – 4200 | 5150 – 7125

  • 频率类别 : 698 – 7125

  • 峰值增益 (dBi): 3 < 6

主体特性

  • 产品重量 : 420 g [ 14.82 oz ]

机械附件

  • 极化 : 线性

  • 安装类型 : 墙壁/天花板安装

尺寸

  • 电缆长度 : .3 m [ 1 ft ]

  • 产品高度 : 7.6 mm [ .3 in ]

  • 产品直径 : 250 mm [ 9.84 in ]

操作/应用

  • 无线标准 : 蜂窝

  • 天线环境 : 室内

  • 方向性 : 全方向

行业标准

  • 通信协议 : 5G | Cat-M/NB-IoT | CBRS | DAS | 蜂窝

  • 主要应用 : 5G | Cat-M/NB-IoT | CBRS | DAS | 蜂窝

产品供货情况

  • 适用区域 : 全球

包装特性

  • 封装方法 : Box
