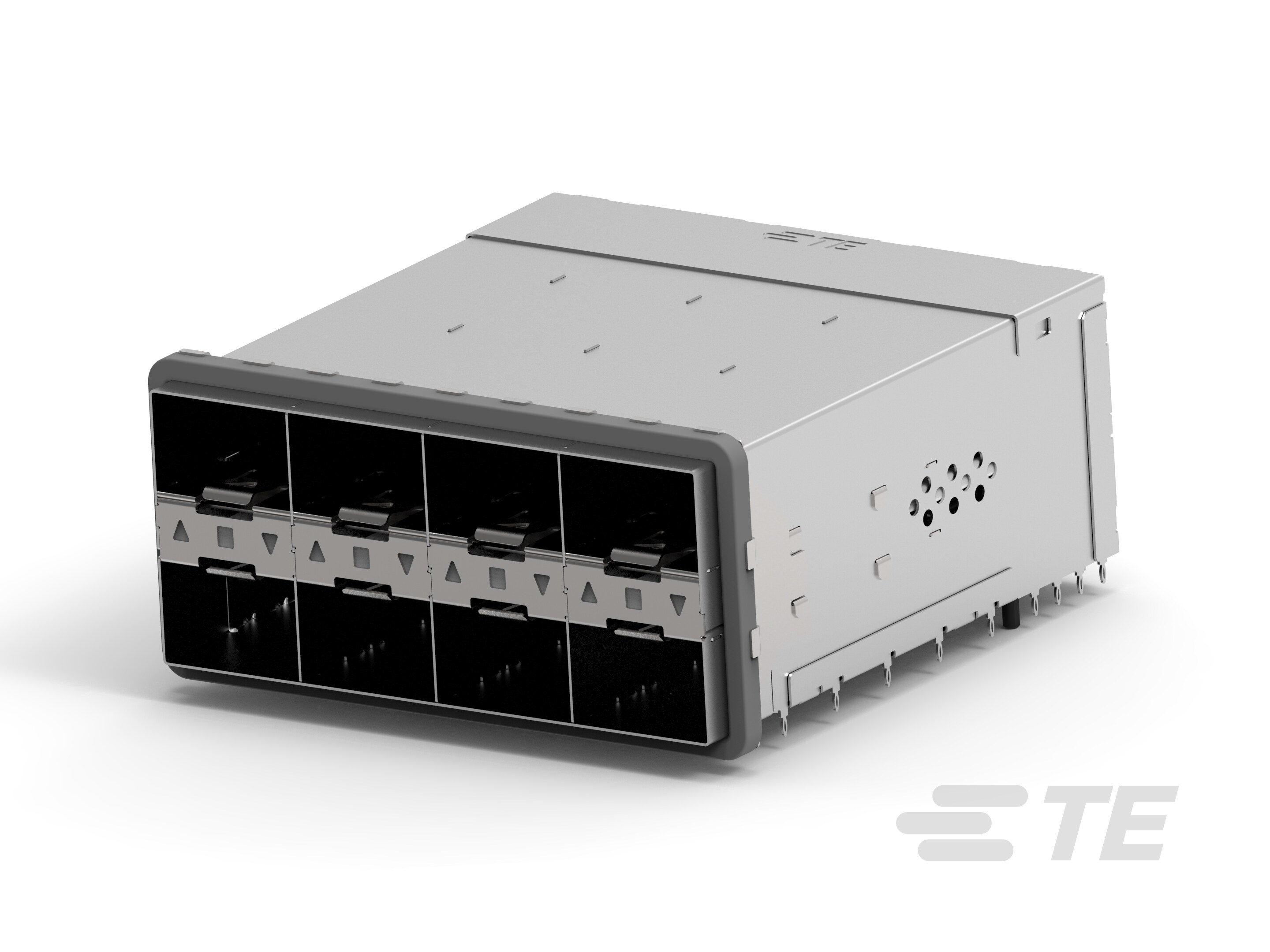

zSFP+ 堆叠壳体组件：密封圈

zSFP+ 堆叠壳体组件，具有集成连接器，并使用弹性密封圈实现 EMI 密封功能。提供堆叠 2 x 1、2 x 2、2 x 4、2 x 6、2 x 8 和 2 x 12 端口矩阵结构，数据速率为 32 GBS。

产品特性

外形尺寸 : zSFP + 堆叠 (SFP28)
插拔式 I/O 产品类型 : 带集成连接器的壳体组件
中心线（间距） (mm): .8
中心线（间距） (in): .031, .032
可密封 : 否, 是
电路应用 : Signal

产品	TE 产品编号	文档	中心线（间距）	可密封	工组温度范围	位数	端口数量	端口矩阵配置	包括的光管
ZSFP+ STACKED 2X8 RECEPTACLE ASSEMBLY,	3-2198346-0	3D PDF	.8 mm	是	-55 – 105 °C	320	16	2 x 8	否
zSFP+ STACKED 2X6 RECEPTACLE ASSEMBLY	3-2198339-0	3D PDF	.8 mm	是	-55 – 105 °C	240	12	2 x 6	否
zSFP+ STACKED 2X6 RECEPTACLE ASSEMBLY	1-2198339-8	3D PDF	.8 mm	否	-55 – 105 °C	240	12	2 x 6	是
zSFP+ STACKED 2X4 RECEPTACLE ASSEMBLY	1-2180324-8	3D PDF	.8 mm	否	-55 – 105 °C	160	8	2 x 4	否
zSFP+ STACKED 2x2 RECEPTACLE ASSEMBLY	1-2198325-8	3D PDF	.8 mm	否	-55 – 105 °C	80	4	2 x 2	是
zSFP+ STACKED 2X1 RECEPTACLE ASSEMBLY	1-2198318-8	3D PDF	.8 mm	否	-55 – 105 °C	40	2	2 x 1	是
zSFP+ STACKED 2X2 RECEPTACLE ASSEMBLY	2198325-4	3D PDF	.8 mm	否	-55 – 105 °C	80	4	2 x 2	是
zSFP+ STACKED 2X2 RECEPTACLE ASSEMBLY	2198325-1	3D PDF	.8 mm	否	-55 – 105 °C	80	4	2 x 2	否
zSFP+ STACKED 2X8 RECEPTACLE ASSEMBLY	1-2198346-8	3D PDF	.8 mm	是	-55 – 105 °C	320	12	2 x 6	是
zSFP+ STACKED 2X8 RECEPTACLE ASSEMBLY	2198346-1	3D PDF	.8 mm	是	-55 – 105 °C	320	12	2 x 6	否
zSFP+ STACKED 2X6 RECEPTACLE ASSEMBLY	2198339-4	3D PDF	.8 mm	否	-55 – 105 °C	240	12	2 x 6	是
zSFP+ STACKED 2x2 RECEPTACLE ASSEMBLY	1-2198325-7	3D PDF	.8 mm	否	-55 – 105 °C	80	4	2 x 2	是
zSFP+ STACKED 2X6 RECEPTACLE ASSEMBLY	2198339-1	3D PDF	.8 mm	否	-55 – 105 °C	240	12	2 x 6	否
zSFP+ STACKED 2X6 RECEPTACLE ASSEMBLY	2198339-3	3D PDF	.8 mm	否	-55 – 105 °C	240	12	2 x 6	是
zSFP+ STACKED 2X1 RECEPTACLE ASSEMBLY	2198318-1	3D PDF	.8 mm	否	-55 – 105 °C	40	2	2 x 1	否
zSFP+ STACKED 2X4 RECEPTACLE ASSEMBLY	2180324-1	3D PDF	.8 mm	是	-55 – 105 °C	160	8	2 x 4	否
zSFP+ STACKED 2X1 RECEPTACLE ASSEMBLY	2198318-4	3D PDF	.8 mm	否	-55 – 105 °C	40	2	2 x 1	是
zSFP+ STACKED 2X8 RECEPTACLE ASSEMBLY	2198346-3	3D PDF	.8 mm	是	-55 – 105 °C	320	16	2 x 8	是
zSFP+ STACKED 2X4 RECEPTACLE ASSEMBLY	2180324-3	3D PDF	.8 mm	是	-55 – 105 °C	160	8	2 x 4	否
zSFP+ STACKED 2X4 RECEPTACLE ASSEMBLY	2180324-4	3D PDF	.8 mm	是	-55 – 105 °C	160	8	2 x 4	否
zSFP+ STACKED 2X8 RECEPTACLE ASSEMBLY	2198346-4	3D PDF	.8 mm	是	-55 – 105 °C	320	16	2 x 8	是
zSFP+ STACKED 2X1 RECEPTACLE ASSEMBLY	2198318-3	3D PDF	.8 mm	否	-55 – 105 °C	40	2	2 x 1	是
zSFP+ STACKED 2X1 RECEPTACLE ASSEMBLY	2198318-2	3D PDF	.8 mm	否	-55 – 105 °C	40	2	2 x 1	是
zSFP+ STACKED 2X2 RECEPTACLE ASSEMBLY	2198325-2	3D PDF	.8 mm	否	-55 – 105 °C	80	4	2 x 2	是
zSFP+ STACKED 2X4 RECEPTACLE ASSEMBLY	1-2180324-7	3D PDF	.8 mm	否	-55 – 105 °C	160	8	2 x 4	否
zSFP+ STACKED 2X6 RECEPTACLE ASSEMBLY	1-2198339-7	3D PDF	.8 mm	否	-55 – 105 °C	240	12	2 x 6	是
zSFP+ STACKED 2X1 RECEPTACLE ASSEMBLY	1-2198318-7	3D PDF	.8 mm	否	-55 – 105 °C	40	2	2 x 1	是
zSFP+ STACKED 2X8 RECEPTACLE ASSEMBLY	1-2198346-7	3D PDF	.8 mm	是	-55 – 105 °C	320	12	2 x 6	是
2X12 ZSFP+ CONNECTOR ASSEMBLY	2227838-8	3D PDF	.8 mm	是	0 – 70 °C	480	24	2 x 12	否
zSFP+ STACKED 2X2 RECEPTACLE ASSEMBLY	2198325-3	3D PDF	.8 mm	否	-55 – 105 °C	80	4	2 x 2	是
zSFP+ STACKED 2X6 RECEPTACLE ASSEMBLY	2198339-2	3D PDF	.8 mm	否	-55 – 105 °C	240	12	2 x 6	是
zSFP+ STACKED 2X8 RECEPTACLE ASSEMBLY	2198346-2	3D PDF	.8 mm	是	-55 – 105 °C	320	16	2 x 8	是
zSFP+ STACKED 2X4 RECEPTACLE ASSEMBLY	3-2180324-0	3D PDF	.8 mm	是	-55 – 105 °C	160	8	2 x 4	否
zSFP+ STACKED 2X4 RECEPTACLE ASSEMBLY	2180324-2	3D PDF	.8 mm	是	-55 – 105 °C	160	8	2 x 4	否

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

笼子类型堆叠
外形尺寸 zSFP + 堆叠 (SFP28)
插拔式 I/O 产品类型 带集成连接器的壳体组件
可密封 否, 是

结构特性

光管种类标准
位数 40, 80, 160, 240, 320, 480
端口数量 2, 4, 8, 12, 16, 24
端口矩阵配置 2 x 1, 2 x 12, 2 x 2, 2 x 4, 2 x 6, 2 x 8

电气特征

数据速率（最大值） (Gb/s) 32

接触件特性

端子接触部电镀材料 镀金或钯镍打底镀金
端子额定电流（最大值） (A) .5
端子接合区域电镀材料厚度 .76 µm [ 29.92 µin ]
尾部电镀材料锡

端接特性

PCB 端接方法 通孔 - 免焊连接
端接柱体和尾部长度 1.8 mm [ .07 in ]

壳体特性

笼子材料 镍/银合金
中心线（间距） (mm) .8
中心线（间距） (in) .031, .032

尺寸

PCB 厚度（建议） 1.5 mm [ .059 in ]

使用环境

工组温度范围 (°C) -55 – 105, 0 – 70
工组温度范围 (°F) -67 – 221, 32 – 158

操作/应用

兼容的散热器否
插拔式 I/O 应用 SFP+ 热增强型, zSFP+ 热增强型
电路应用 Signal

行业标准

UL 阻燃性等级 UL 94V-0

包装特性

封装方法 Tray

其他

包括的光管 否, 是
EMI 遏制特性类型 弹性密封圈

参考编号

TE 内部编号 CAT-Z8-P6507

zSFP+ 堆叠壳体组件：密封圈

产品特性

外形尺寸 : zSFP + 堆叠 (SFP28)

插拔式 I/O 产品类型 : 带集成连接器的壳体组件

中心线（间距） (mm): .8

中心线（间距） (in): .031, .032

可密封 : 否, 是

电路应用 : Signal

产品类型特性

笼子类型 堆叠

外形尺寸 zSFP + 堆叠 (SFP28)

插拔式 I/O 产品类型 带集成连接器的壳体组件

可密封 否, 是

结构特性

光管种类 标准

位数 40, 80, 160, 240, 320, 480

端口数量 2, 4, 8, 12, 16, 24

端口矩阵配置 2 x 1, 2 x 12, 2 x 2, 2 x 4, 2 x 6, 2 x 8

电气特征

数据速率（最大值） (Gb/s) 32

接触件特性

端子接触部电镀材料 镀金或钯镍打底镀金

端子额定电流（最大值） (A) .5

端子接合区域电镀材料厚度 .76 µm [ 29.92 µin ]

尾部电镀材料 锡

端接特性

PCB 端接方法 通孔 - 免焊连接

端接柱体和尾部长度 1.8 mm [ .07 in ]

壳体特性

笼子材料 镍/银合金

中心线（间距） (mm) .8

中心线（间距） (in) .031, .032

尺寸

PCB 厚度（建议） 1.5 mm [ .059 in ]

使用环境

工组温度范围 (°C) -55 – 105, 0 – 70

工组温度范围 (°F) -67 – 221, 32 – 158

操作/应用

兼容的散热器 否

插拔式 I/O 应用 SFP+ 热增强型, zSFP+ 热增强型

电路应用 Signal

行业标准

UL 阻燃性等级 UL 94V-0

包装特性

封装方法 Tray

其他

包括的光管 否, 是

EMI 遏制特性类型 弹性密封圈

参考编号

TE 内部编号 CAT-Z8-P6507

笼子类型堆叠

插拔式 I/O 产品类型带集成连接器的壳体组件

可密封否, 是

光管种类标准

端子接触部电镀材料镀金或钯镍打底镀金

尾部电镀材料锡

PCB 端接方法通孔 - 免焊连接

笼子材料镍/银合金

兼容的散热器否

包括的光管否, 是

EMI 遏制特性类型弹性密封圈
