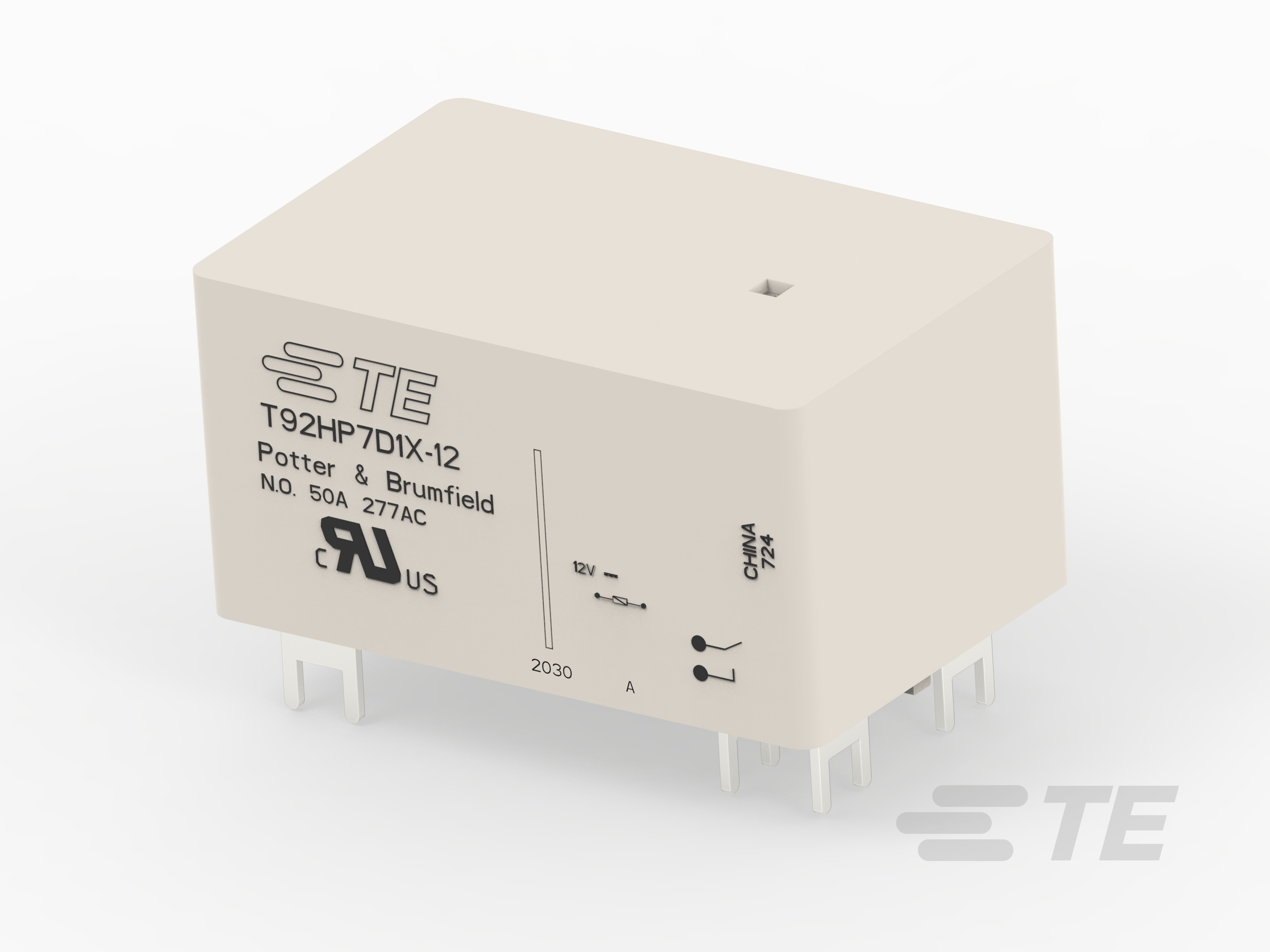

2 Pole Relays: Power Relays, Standard, Monostable, 1700 mW

请查看产品文档或联系我们以了解最新的机构审批信息。

• 继电器和接触器类型  通用功率继电器

• 端子特性  单触点

• 线圈特性  UL 线圈绝缘类 F

• 端子极数  2

• 端子排列方式  2 Form A DPST-NO

• 线圈电阻 (Ω) 86 | 344 | 345 | 886 | 1390

• 相邻端子间绝缘初始电介质 (Vrms) 1500

• 端子极限连续电流 (A) 45 | 50

• 端子开关负载（最小值）  500mA @ 12V

• 绝缘初始电阻 (MΩ) 1000

• 打开端子间绝缘初始电介质 (Vrms) 1500

• 线圈电流 (A) .035 | .07 | .13 | .14

• 端子开关电压（最大值） (VAC) 600

• 端子极限断开电流 (A) 50 | 70

• 线圈功率额定值（交流） (VA) 4

• 端子极限关合电流 (A) 50

• 触点额定电流 (A) 45 | 50

• 线圈电压额定值 (VAC) 120

• 线圈电压额定值 (VDC) 12 | 24 | 48

• 端子电压额定值 (VAC) 277

• 线圈功率额定值（直流） (W) 1.7

• 端子和线圈间绝缘初始电介质 (Vrms) 4000

• 主要产品颜色  土黄色

• 产品重量 (g) 81 | 81.35 | 86

• 外壳类型  支持抗焊剂自动焊接且可清洗 | 防尘

• 端子材料  AgSnOInO | 银合金

• 干线端接和连接类型  快速连接端子 | 焊针

• 线圈端接和连接类型  快速连接端子 | 焊针

• 产品安装特性类型  带安装槽的法兰

• 产品安装类型  板安装 | 面板安装

• 产品宽度  34.54 mm [ 1.36 in ]

• 产品高度 (mm) 26.42 | 30.73

• 产品高度 (in) 1.04 | 1.21

• 端子和线圈间绝缘漏电 (mm) 8

• 端子和线圈间绝缘漏电 (in) .31 | .315

• 产品长度 (mm) 52.32 | 68.58

• 产品长度 (in) 2.06 | 2.7

• 端子和线圈间绝缘间隙 (mm) 8

• 端子和线圈间绝缘间隙 (in) .31 | .315

• 环境保护类别  RTI | RTIII

• 工组温度范围  -55 – 85 °C [ -67 – 185 °F ]

• 环境温度（最大值）  85 °C [ 185 °F ]

• 抗冲击能力  100 G，11 ms

• 线圈励磁系统  单稳态

• 电流类型  AC | DC

• 封装方法  盒和托盘 | 线束

• 端子电流类 (A) >32 – ≤50

• 线圈功率额定值类  >1.5 – ≤3 W [ >3.5 VA ]

• 高度类（机械） (mm) >22 – ≤27 | >27 – ≤33

• 高度类（机械） (in) >.866 – ≤1.063 | >1.063 – ≤1.299

• 长度类（机械）  >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

• 宽度类（机械）  >33 mm [ >1.299 in ]
