规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器产品类型  连接器组件

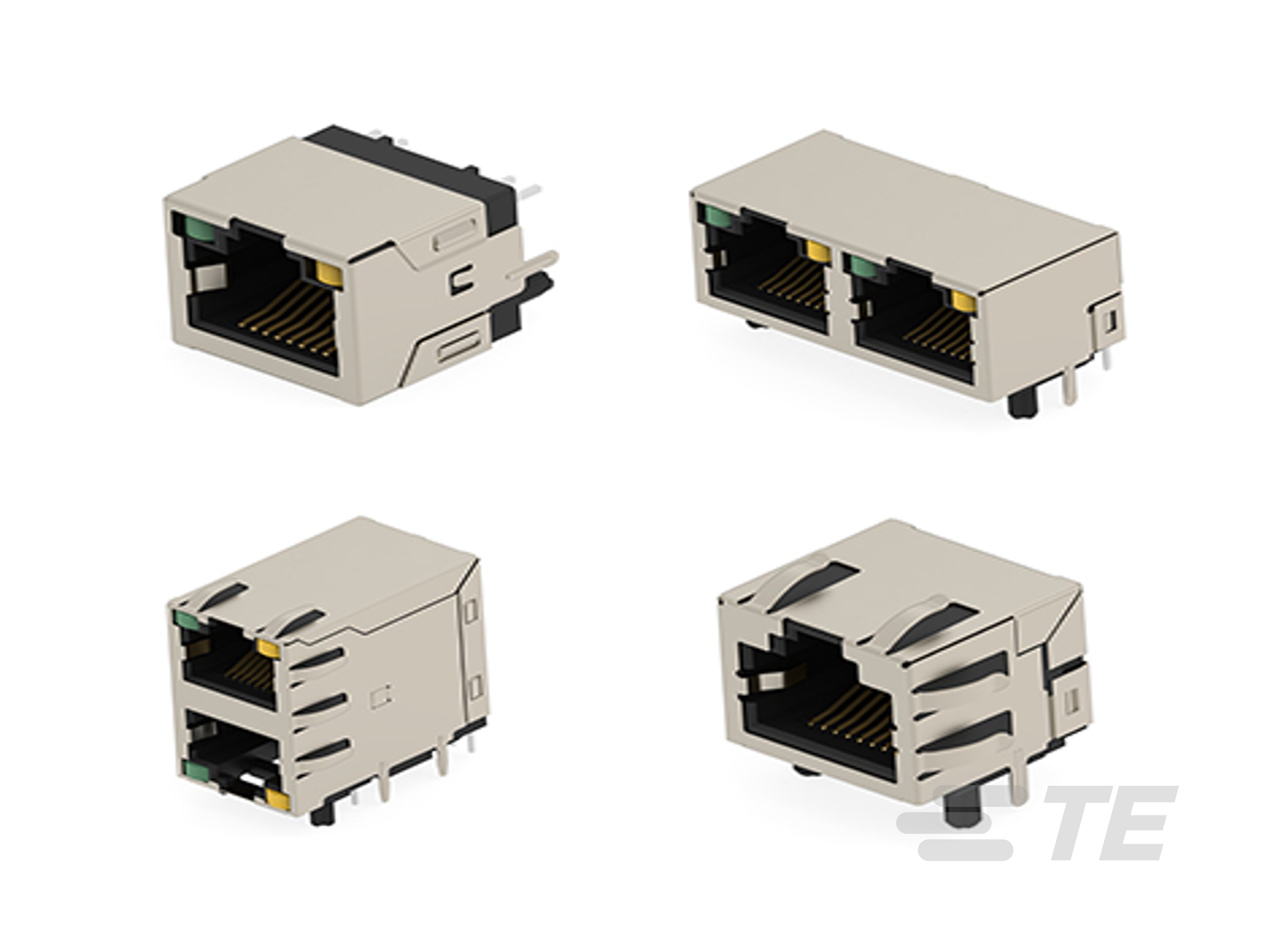

  • 模块化插座和插头接口类型  RJ45

  • 模块化插座和插头产品  RJ 型插座和插头

  • 模块化连接器种类  插座

  • 接地选项  PCB 和面板接地, PCB 接地

  • 连接器和端子端接到  印刷电路板

结构特性

  • 面板接地片数量  2, 6, 8, 0

  • 多端口配置  堆叠, 联动

  • 面板接地位置  顶部和侧面

  • PCB 接地片数量  2, 4

  • 端口配置  单端口, 多个端口

  • 端口矩阵配置  1 x 1, 1 x 2, 2 x 1

  • 连接器端子密度  标准

  • 位数  8

  • 装载位置数量  8

  • PCB 安装方向  垂直, 直角

信号特征

  • 数据速率 (Mb/s) 10, 100, 1000

主体特性

  • LED 颜色(右上角)  双色黄色/绿色, 无

  • PCB 保持特性材料  LCP

  • LED 颜色(左上角)  双色黄色/绿色, 无

  • 绝缘子材料  LCP

  • 屏蔽材料  铜合金

  • LED 颜色(右下角)  双色黄色/绿色, 无

  • LED 颜色(左下角)  双色黄色/绿色, 无

  • 屏蔽电镀材料 

  • 模块化插座插销方向  倒置(顶部)/标准(底部), 反向 - 闭锁

  • 连接器外形  标准

接触件特性

  • 端子底板材料 

  • PCB 端子端接区域电镀材料表面涂层  哑光

  • PCB 端子端接区域电镀材料 

  • 端子额定电流(最大值) (A) 1.5

  • 端子接触部电镀材料  金 (Au)

  • 端子基材  磷青铜

  • 端子接合区域电镀材料厚度  .76 µm [ 30 µin ]

端接特性

  • PCB 端接方法  通孔 - 焊接

  • 端接柱体和尾部长度  2.54 mm [ .1 in ]

机械附件

  • PCB 安装固定类型  塑料柱, 板锁

  • 连接器安装类型  板安装

壳体特性

  • 接合入口位置  侧, 顶部

  • 壳体颜色  黑色

  • 外壳材料  LCP

尺寸

  • 连接器高度 (mm) 13.1, 13.2, 13.45, 13.46, 13.5, 15.75, 16.7, 25.4, 25.5

  • 连接器高度 (in) .515, .519, .53, .531, .62, .657, 1, 1.003

使用环境

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 指示器类型  LED

  • 屏蔽 

行业标准

  • UL 阻燃性等级  UL 94V-0

  • 性能类别  5e 类, 5 类

包装特性

  • 封装方法  Tray, 卷带包装

参考编号

  • TE 内部编号 CAT-Z16-RJT45
