厚壁热缩管

RAYCHEM

RAYCHEM WCSM

我们的瑞侃 WCSM 厚壁热缩管具有 >3:1 的收缩比，专为低压电缆附件绝缘及高、中、低压电缆的密封、保护和护套而设计。

更多更少

联系我们

产品特性

产品供货情况 : 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
可燃性性能 : 非阻燃
粘合剂涂层 : 不带 | 带有
兼容电缆直径（最大值） (mm): 10 | 14 | 22 | 31 | 44 | 50 | 63 | 81 | 100 | 118 | 144 | 162 | 180 | 225 | 295 | 350
兼容电缆直径（最大值） (in): .393 | .551 | .866 | 1.22 | 1.732 | 1.968 | 2.48 | 3.188 | 3.937 | 4.645 | 5.669 | 7.086 | 8.858 | 11.614 | 13.779
兼容电缆直径（最小值） (mm): 3.5 | 4.5 | 6.5 | 9 | 13 | 17.5 | 18 | 22 | 28 | 33 | 38 | 55 | 72 | 105 | 125
兼容电缆直径（最小值） (in): .137 | .177 | .255 | .354 | .511 | .708 | .866 | 1.102 | 1.299 | 1.496 | 2.165 | 2.834 | 4.133 | 4.921

产品	TE 产品编号	文档	产品供货情况	粘合剂涂层	兼容电缆直径（最大值）	兼容电缆直径（最小值）	原始内径（最小值）	收缩后内径（最大值)	产品长度	热缩后壁厚（最大值）	壁厚	欧盟 RoHS 符合性	欧盟 ELV 符合性
WCSM-110/30-100-S-(B150)	EE0496-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	带有	100 mm	33 mm	110 mm	30 mm	100 mm	4.3 mm	厚/重	-	-
WCSM-110/30-900/S(B50)	EE0489-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	带有	100 mm	33 mm	110 mm	30 mm	900 mm	4.3 mm	厚/重	-	-
WCSM-12/3-60/S(C2500)	CU9236-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	10 mm	3.5 mm	12 mm	3 mm	60 mm	2 mm	厚/重	-	-
WCSM-16/4-A/S-C(250)	CU9276-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	14 mm	4.5 mm	16 mm	4 mm	100 mm	2.4 mm	厚	-	-
WCSM-110/30-750/S	CU6584-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	100 mm	33 mm	110 mm	30 mm	750 mm	4.3 mm	厚/重	-	-
WCSM-70/20-650/S	CU4488-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	63 mm	22 mm	70 mm	20 mm	650 mm	4.4 mm	厚/重	-	-
WCSM-250/65-900/S(C20)	E37747-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	225 mm	72 mm	250 mm	65 mm	900 mm	4.3 mm	厚/重	-	-
WCSM-16/4-125/S	CU9268-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	14 mm	4.5 mm	16 mm	4 mm	125 mm	2.4 mm	厚/重	-	-
WCSM-48/12-280/S	CU8544-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	44 mm	13 mm	48 mm	12 mm	280 mm	4.5 mm	厚/重	-	-
WCSM-385/110-1200/S-(C35)	CP4366-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	350 mm	125 mm	385 mm	110 mm	1200 mm	4.3 mm	厚/重	-	-
WCSM-48/12-350/S	CU8539-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	44 mm	13 mm	48 mm	12 mm	350 mm	4.5 mm	厚/重	-	-
WCSM-90/25-550/S	CU4611-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	81 mm	28 mm	90 mm	25 mm	550 mm	4.3 mm	厚/重	-	-
WCSM-90/25-900/S	CU4607-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	81 mm	28 mm	90 mm	25 mm	900 mm	4.3 mm	厚/重	-	-
WCSM-160/50-1250/S(S5)	CX5658-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	144 mm	55 mm	160 mm	50 mm	1250 mm	4.3 mm	厚/重	-	-
WCSM-160/50-1000-23/S(S5)	C86863-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	14 mm	4.5 mm	16 mm	4 mm	1000 mm	4.3 mm	厚/重	-	-
WCSM-70/20-900/S	CU4499-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	63 mm	22 mm	70 mm	20 mm	900 mm	4.4 mm	厚/重	-	-
WCSM-34/8-500/S	CU8110-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	31 mm	9 mm	34 mm	8 mm	500 mm	4 mm	厚/重	-	-
WCSM-34/8-225/S	CU7127-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	31 mm	9 mm	34 mm	8 mm	225 mm	4 mm	厚/重	-	-
WCSM-34/8-170/S	CU7126-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	31 mm	9 mm	34 mm	8 mm	170 mm	4 mm	厚/重	-	-
WCSM-56/16-400/S	CU7533-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	50 mm	18 mm	56 mm	16 mm	400 mm	4.4 mm	厚/重	-	-
WCSM-200/50-1250/S(C20)	A92715-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	180 mm	55 mm	200 mm	50 mm	1250 mm	4.3 mm	厚/重	-	-
WCSM-70/20-225/S	CU4487-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	63 mm	22 mm	70 mm	20 mm	225 mm	4.4 mm	厚/重	-	-
WCSM-48/12-150/S	CU8534-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	44 mm	13 mm	48 mm	12 mm	150 mm	4.5 mm	厚/重	-	-
WCSM-34/8-100/S(C1000)	CU7138-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	31 mm	9 mm	34 mm	8 mm	100 mm	4 mm	厚/重	-	-
WCSM-110/30-450/S	CU6601-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	100 mm	33 mm	110 mm	30 mm	450 mm	4.3 mm	厚/重	-	-
WCSM-130/35-350/S(S10)	CU4660-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	118 mm	38 mm	130 mm	35 mm	350 mm	4.3 mm	厚/重	-	-
WCSM-320/95-2200/S(C20)	BM4207-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	295 mm	105 mm	320 mm	95 mm	2200 mm	4.3 mm	厚/重	-	-
WCSM-24/6-225/S(C1400)	CU9288-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	22 mm	6.5 mm	24 mm	6 mm	225 mm	2.7 mm	厚	-	-
WCSM-56/16-550/S(S10)	CU7531-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	50 mm	18 mm	56 mm	16 mm	550 mm	4.4 mm	厚/重	-	-
WCSM-110/30-600/S	CU6582-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	100 mm	33 mm	110 mm	30 mm	600 mm	4.3 mm	厚/重	-	-
WCSM-90/25-200/S(C120)	CU5278-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	81 mm	28 mm	90 mm	25 mm	200 mm	4.3 mm	厚/重	-	-
WCSM-12/3-100/S(C1500)	CU9240-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	10 mm	3.5 mm	12 mm	3 mm	100 mm	2 mm	厚/重	-	-
WCSM-16/4-80/S	CU9267-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	14 mm	4.5 mm	16 mm	4 mm	80 mm	2.4 mm	厚/重	-	-
WCSM-24/6-100/S	CU9282-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	22 mm	6.5 mm	24 mm	6 mm	100 mm	2.7 mm	厚/重	-	-
WCSM-34/8-150/S	CU7121-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	31 mm	9 mm	34 mm	8 mm	150 mm	4 mm	厚/重	-	-
WCSM-56/16-500/S	CU7491-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	50 mm	18 mm	56 mm	16 mm	500 mm	4.4 mm	厚/重	-	-
WCSM-48/12-450/S	CU8548-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	44 mm	13 mm	48 mm	12 mm	450 mm	4.5 mm	厚/重	-	-
WCSM-250/65-1350/S-(C20)	A41917-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	225 mm	72 mm	250 mm	65 mm	1350 mm	4.3 mm	厚/重	-	-
WCSM-48/12-250/S	CU8525-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	44 mm	13 mm	48 mm	12 mm	250 mm	4.5 mm	厚/重	-	-
WCSM-110/30-500/S	CU6598-097	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	100 mm	33 mm	110 mm	30 mm	500 mm	4.3 mm	厚/重	-	-
WCSM-200/50-650/S(C20)	BM0617-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	180 mm	55 mm	200 mm	50 mm	650 mm	4.3 mm	厚/重	-	-
WCSM-48/12-1000-23/S	CH5785-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	44 mm	13 mm	48 mm	12 mm	1000 mm	4.5 mm	厚	-	-
WCSM-130/35-1000-23/S(S5)	CH5536-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	118 mm	38 mm	130 mm	35 mm	1000 mm	4.3 mm	厚/重	-	-
WCSM-34/8-1000-23/S	CH5784-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	31 mm	9 mm	34 mm	8 mm	1000 mm	4 mm	厚/重	-	-
WCSM-24/6-150/S(B250)	EE0449-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	带有	22 mm	6.5 mm	24 mm	6 mm	150 mm	2.7 mm	厚/重	-	-
WCSM-180/50-200/S(S10)	962300-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	162 mm	55 mm	180 mm	50 mm	200 mm	4.3 mm	厚/重	-	-
WCSM-90/25-1000-23/S(S5)	CH5631-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	81 mm	28 mm	90 mm	25 mm	1000 mm	4.3 mm	厚/重	-	-
WCSM-90/25-250/S(S10)	CH6822-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	81 mm	28 mm	90 mm	25 mm	250 mm	4.3 mm	厚/重	-	-
WCSM-16/4-1500/S	CU9277-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	14 mm	4.5 mm	16 mm	4 mm	1500 mm	2.4 mm	厚/重	-	-
WCSM-250/65-700/S-(C20)	BM1483-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	带有	225 mm	72 mm	250 mm	65 mm	700 mm	4.3 mm	厚/重	-	-

概述

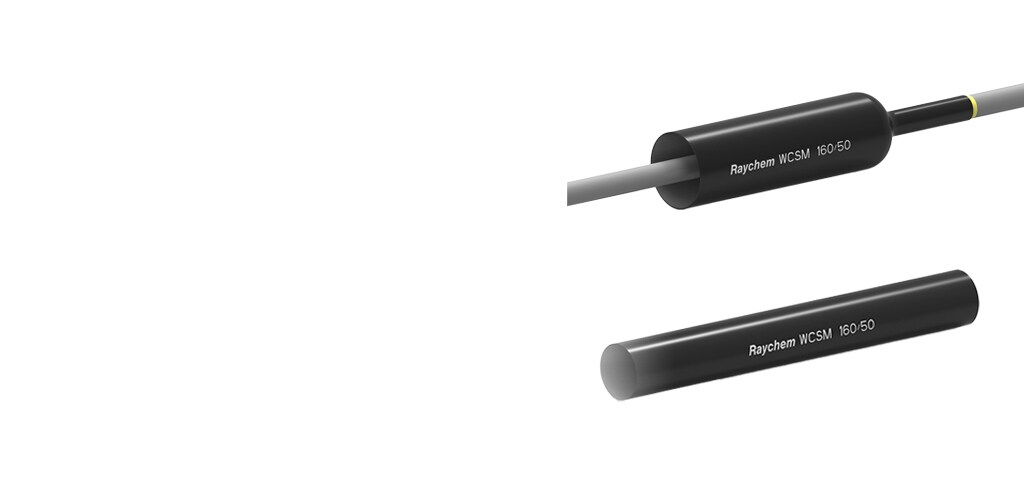

我们的瑞侃 WCSM 厚壁热缩管具有良好电气特性和机械强度，适合低压应用

我们的瑞侃 WCSM 厚壁热缩管采用热缩聚合物制成，不含卤素，抗紫外线照射。 该管历经现场考验，在严苛的气候条件和污染环境下能够保持长期可靠性，在正常条件下储存时保质期可达数十年。

受热时，厚壁管收缩至原来较小的挤压直径，而且由于收缩比较高，因此能够紧紧贴合在各类尺寸的电缆和电缆附件上。与此同时，管内的密封壁为甚至极端不规则形状提供可靠的防潮层。我们的瑞侃厚壁热缩管的机械强度允许连接后立即回填电缆沟。此管集电缆外护套的电气物理特性、低压电缆的核心绝缘以及坚固耐用和易于安装于一体。可用于电缆接头防湿密封保护以及低、中、高压应用中外部重装的机械保护。

主要特性

厚壁，交联聚烯烃，抗紫外线照射和风化
材料不含卤素，不含硅，无腐蚀性，无毒，不含铅和铝
管内可带有热熔性粘合剂涂层

符合 RoHS 和 REACH 规范
获准用于海洋工程应用
黑色，>3:1 收缩比
在正常存储条件下长达几十年的保质期

厚壁热缩管

提高电网可靠性

我们的瑞侃热缩管

了解我们的瑞侃电力系统热缩管系列

常见问题

常见问题解答

问：TE 瑞侃 WCSM 厚壁热缩管可用于何种电缆？

答：我们的瑞侃厚壁热缩管可用于低、中、高压电气中间接头和各种直径电缆的端接。这要归功于其高收缩比。

问：厚壁热缩管用什么材料制成？

答：我们的 WCSM 采用了高度专业化的热缩材料工程。这是一种厚壁交联聚烯烃材料，在受热时缩小到其原来较小的挤压直径。

热缩材料由暴露在高能电子束中的聚合物材料组成，这些材料导致相邻分子的永久交联或分子间连接。由于交联，热缩材料失去了其熔化特性，在被加热到超过晶体熔点温度时也不会熔化。超过晶体熔点温度时，热缩管可以膨胀并形成形状，当温度再次降到低于晶体熔点时，这些形状保持原位不动。

TE 的瑞侃热缩管持久耐用，在正确安装后，可帮助您提高电网连接性和可靠性长达几十年。

问：厚壁热缩管涵盖的电压范围是多少？

答：：这适用于高达 1 kV 的低压电缆附件中的绝缘，或低、中、高压电缆附件的密封和重装。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

安装技术 热收缩
涂层种类 直插式
粘合剂涂层 不带 | 带有
墙面种类（不含粘合剂）单

主体特性

主要产品颜色黑色
主要产品材料 交联聚烯烃
灵活性 半刚性
收缩率 > 3:1

尺寸

兼容电缆直径（最大值） (mm) 10 | 14 | 22 | 31 | 44 | 50 | 63 | 81 | 100 | 118 | 144 | 162 | 180 | 225 | 295 | 350
兼容电缆直径（最大值） (in) .393 | .551 | .866 | 1.22 | 1.732 | 1.968 | 2.48 | 3.188 | 3.937 | 4.645 | 5.669 | 7.086 | 8.858 | 11.614 | 13.779
兼容电缆直径（最小值） (mm) 3.5 | 4.5 | 6.5 | 9 | 13 | 17.5 | 18 | 22 | 28 | 33 | 38 | 55 | 72 | 105 | 125
兼容电缆直径（最小值） (in) .137 | .177 | .255 | .354 | .511 | .708 | .866 | 1.102 | 1.299 | 1.496 | 2.165 | 2.834 | 4.133 | 4.921
原始内径（最小值） (mm) 12 | 16 | 24 | 34 | 48 | 56 | 70 | 90 | 110 | 130 | 160 | 180 | 200 | 250 | 280 | 320 | 385
原始内径（最小值） (in) .472 | .629 | .944 | 1.33 | 1.88 | 2.2 | 2.75 | 3.54 | 4.33 | 5.11 | 6.29 | 7.08 | 7.87 | 9.84 | 11 | 12.5 | 15.1
收缩后内径（最大值) (mm) 3 | 4 | 6 | 8 | 12 | 16 | 20 | 25 | 30 | 35 | 50 | 65 | 70 | 95 | 110
收缩后内径（最大值) (in) .118 | .157 | .236 | .314 | .472 | .629 | .787 | .984 | 1.18 | 1.37 | 1.96 | 2.55 | 2.75 | 3.74 | 4.33
产品长度 (mm) 60 | 70 | 75 | 80 | 100 | 125 | 150 | 170 | 175 | 200 | 220 | 225 | 230 | 250 | 280 | 300 | 350 | 400 | 440 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 | 1100 | 1200 | 1250 | 1300 | 1350 | 1400 | 1500 | 1550 | 2000 | 2200
产品长度 (in) 2.362 | 2.756 | 2.953 | 3.15 | 3.937 | 4.921 | 5.906 | 6.693 | 6.89 | 7.874 | 8.661 | 8.858 | 9.055 | 9.843 | 11.024 | 11.811 | 13.78 | 15.748 | 17.323 | 17.717 | 19.685 | 21.654 | 23.622 | 25.591 | 27.559 | 29.528 | 31.496 | 31.496 | 33.465 | 33.465 | 35.433 | 39.37 | 43.307 | 47.244 | 49.213 | 49.213 | 51.181 | 53.15 | 55.118 | 59.055 | 61.024 | 78.74 | 86.614
热缩后壁厚（最大值） (mm) 2 | 2.4 | 2.7 | 4 | 4.3 | 4.4 | 4.5
壁厚 厚 | 厚/重

使用环境

流体阻力类型 变压器油 | 碳氢化合物
环境阻力 受污染的水 | 湿度 | 盐水 | 雨 | 风化
可燃性性能 非阻燃

操作/应用

机械阻力 抗机械冲击或损害 | 耐磨性
热阻 适用于低温 | 适用于低温，适用于高温、阻燃
获得船舶-海洋-造船认证是
紫外线稳定型是

行业标准

与已批准的标准产品兼容 HD631.2 | IEC 60684-3-214 | IEC 60684-3-246 | IEC 60684-3-247
与机构/标准产品兼容 CSA | UL

产品供货情况

产品供货情况 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

包装特性

线轴长度 (m) 80 | 100 | 150 | 250 | 300 | 350
线轴长度 (m) 80 | 100 | 150 | 250 | 300 | 350

参考编号

TE 内部编号 CAT-WCSM

数据表/目录页

WCSM HEAT-SHRINK TUBING IEEE pdf 英文版本
WCSM HEAT SHRINK TUBING IEC pdf 英文版本
