产品特性
-
产品供货情况 : 中国 | 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
-
安装技术 : 修剪螺栓
-
电压等级 (kV): ≤ 1
-
兼容导体材料 : 铜 | 铝
-
导体类型 : 绞线
概述

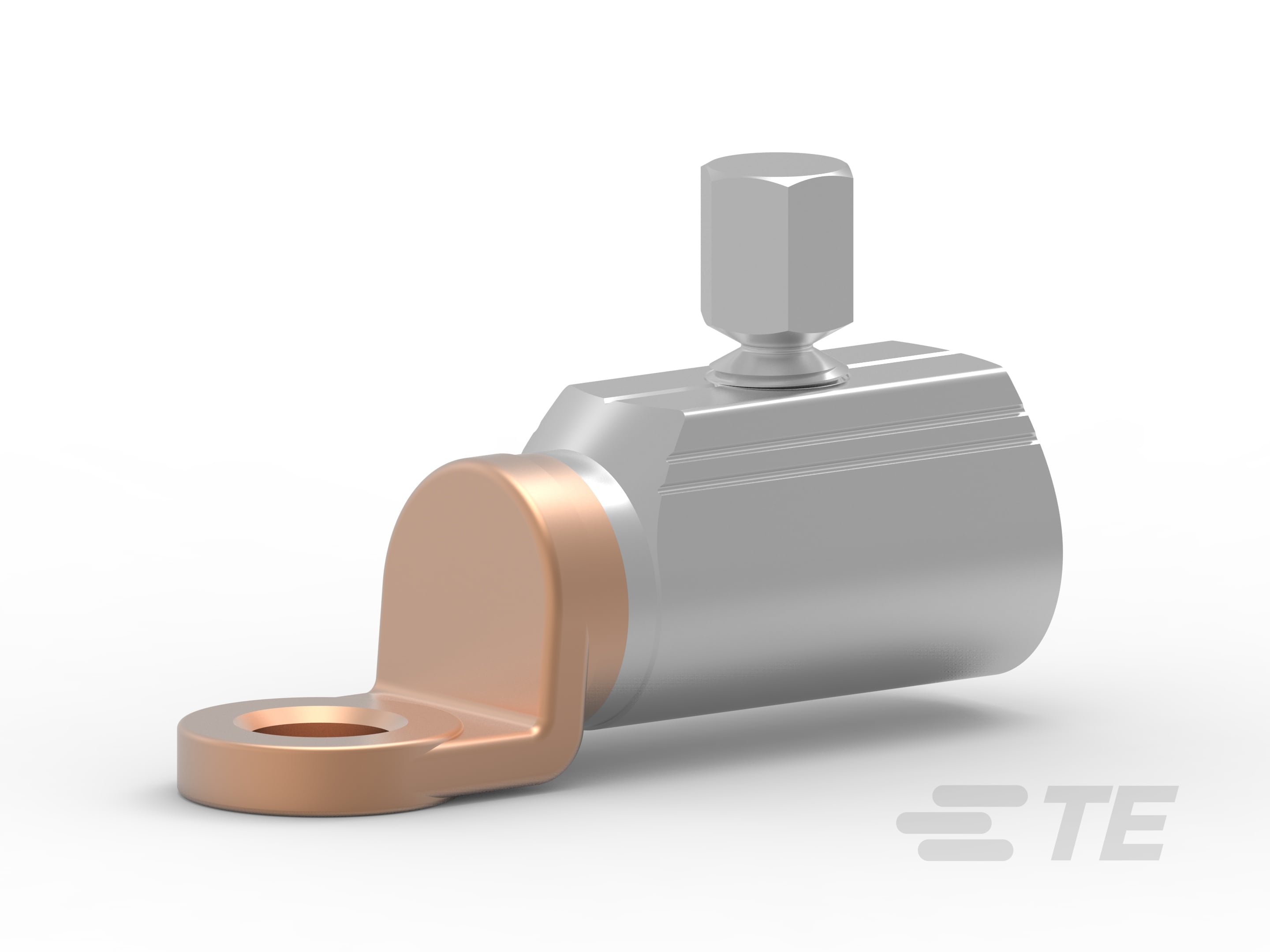

我们的VCXI系列双金属剪力螺栓端子采用了我们独特的剪力螺栓技术。 该双金属端子的铝制管筒部分集成了一枚剪力螺栓，这一设计有助于确保在安装时施加正确的扭矩。从而产生最佳的接触压力，并将连接处的电阻降至最低。安装无需专用工具，仅需拧紧一枚螺栓即可完成该双金属剪力螺栓端子的固定。在制造过程中，铝制部分的内表面经过了刻槽处理并预涂了导电膏，以确保与待连接导线之间实现高效的电气接触。
我们的双金属剪力螺栓端子专为低压及中压应用场景设计，用于连接铝导线与铜母排。
关键特性
- 兼容铝导线及铜导线
- 铜制接线片（掌部）可与待连接电气设备的接线端子相匹配
- 适用范围广，可精简库存；仅需5种规格的端子即可覆盖25 mm²至500 mm²的连接需求
- 小巧紧凑的设计可安装在断路器中
我们的机械式连接器系列
常见问题
常见问题
问：TE的VCXI双金属剪切螺栓接线端子由什么材料制成？
答：我们的VCXI双金属剪切螺栓接线端子的筒体由铝制成，其掌部由铜制成。这两个部件通过摩擦焊接技术焊接在一起。
问：VCXI用于什么场合？
答：我们的VCXI用于将铝制或铜制工业导线连接至铜母线。
问：如何安装TE的双金属剪切螺栓接线端子？
答：我们的VCXI接线端子集成了剪切螺栓头，可确保每个螺栓都施加正确的扭矩，从而产生最佳的接触力。这样可以最大程度降低连接阻力。您只需使用标准扳手拧紧剪切螺栓头，即可控制拧紧扭矩。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
螺钉尺寸 M12
-
安装技术 修剪螺栓
结构特性
-
表观检查 否
-
螺栓数量 1
电气特征
-
电压等级 (kV) ≤ 1
主体特性
-
兼容导体材料 铜 | 铝
-
导体类型 绞线
-
主要产品材料 铜 | 铝
-
阻塞 是
尺寸
-
螺栓头尺寸（对边） (mm) 10 | 13
-
内径范围 (mm) 20
-
兼容导体直径范围 (AWG/kcmil) 1/0 – 250 | 1/0 – 4/0 | 4/0 – 250 | 4/0 – 350 | 4 – 1/0 | 4 – 2/0 | 500 – 1000
-
兼容的导体截面范围 (mm²) 25 – 50 | 25 – 70 | 50 – 120 | 50 – 95 | 95 – 185 | 95 – 120 | 120 – 185 | 150 – 300 | 150 – 185 | 240 – 500
-
掌孔直径 6 | 10 | 12 | 13 | 16
操作/应用
-
机械式连接器产品类型 终端盒
行业标准
-
与已批准的标准产品兼容 IEC 61238-1 A 类
产品供货情况
-
产品供货情况 中国 | 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
其他
-
导体规格类型 公制
