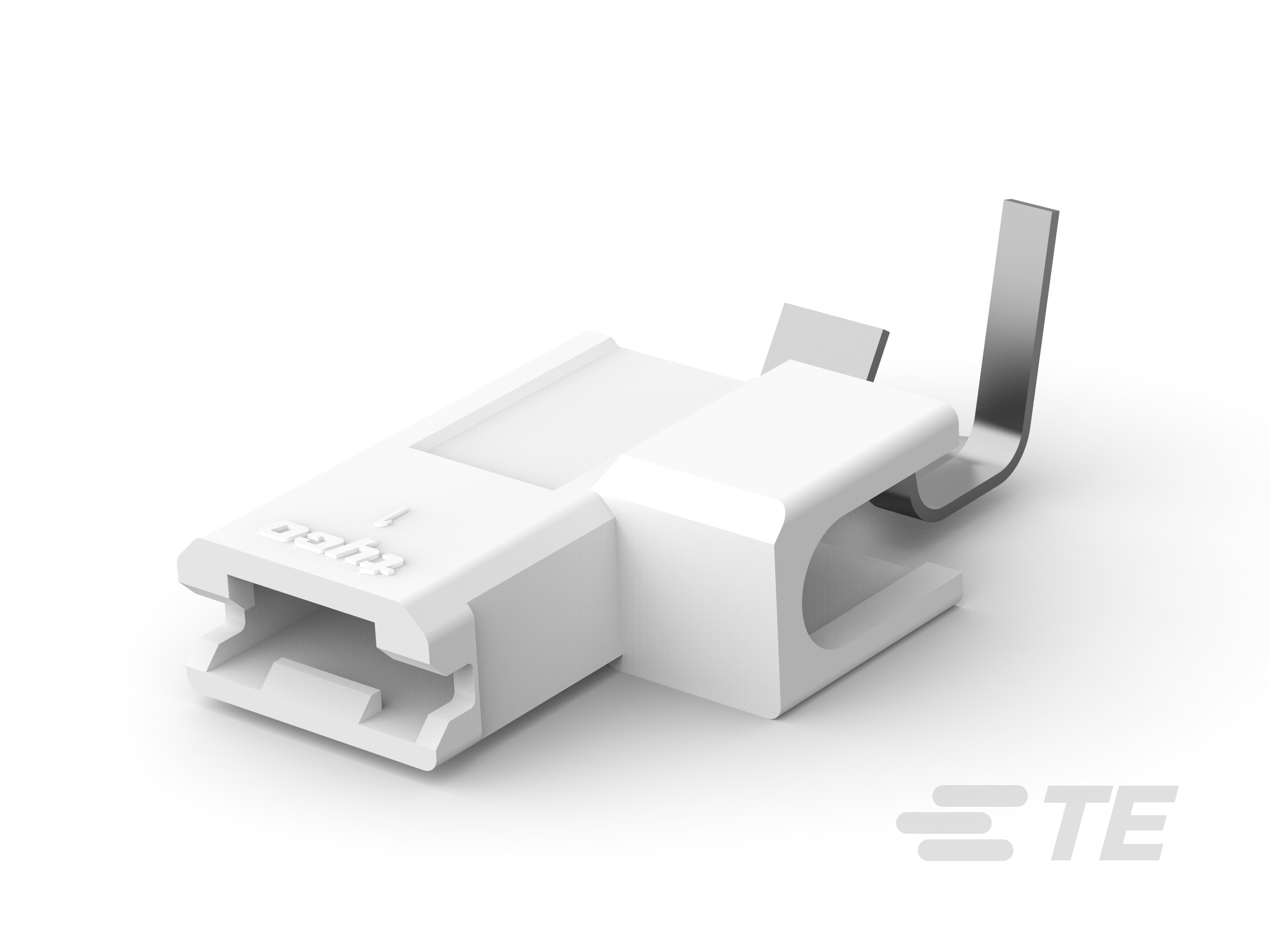

ULTRA POD：旗形，母端组件，镀锡，0.250 英寸

ULTRA POD：旗形，母端组件，镀锡，0.250 英寸-CAT-UL8-25021

Ultra Pod 快速断开母端组件与 0.250 英寸宽的公端插接，端子由镀锡黄铜制成。这些零件采用旗形端接方向，线径范围为 22-14 AWG。

产品特性

快速断开端子类型 : 母端
线径 (AWG): 18 – 14 | 20 | 22 – 18
线径 (mm²): .32 – .82 | .51 | .82 – 2.08
对接公端宽度 : 6.35 mm [ .25 in ]
对接公端厚度 : .81 mm [ .032 in ]

产品	TE 产品编号	文档	线径	线径	对接公端厚度	压接类型	插入力	工组温度范围
ULTRA-POD 250 ASY REC 18-14 AWG TPBR	520971-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	18 – 14 AWG	.82 – 2.08 mm²	.81 mm	突片锁	正常	-40 – 150 °C
ULTRA-POD 250 ASY REC 18-14 AWG TPBR	520971-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	18 – 14 AWG	.82 – 2.08 mm²	.81 mm	突片锁	正常	-40 – 150 °C
ULTRA-POD 250 ASY REC 22-18 NYLON TPBR	521050-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 18 AWG	.32 – .82 mm²	.81 mm	突片锁	正常	-40 – 150 °C
ULTRA-POD 250 ASSY REC 18-14 AWG TPBR	521282-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	18 – 14 AWG	.82 – 2.08 mm²	.81 mm	突片锁	正常	-40 – 105 °C
ULTRA-POD 250 ASY REC 18-14 TIN HARD BR	521347-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	18 – 14 AWG	.82 – 2.08 mm²	.81 mm	突片锁	低	-40 – 150 °C
ULTRA-POD 250 ASY REC 22-18 AWG TPBR	521411-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 – 18 AWG	.32 – .82 mm²	.81 mm	突片锁	正常	-40 – 150 °C
ULTRA-POD 250 ASY REC 18-14 AWG TPBR	521633-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	18 – 14 AWG	.82 – 2.08 mm²	.81 mm	突片锁	正常	-40 – 150 °C
ULTRA-POD 250 ASSY REC 18-14 AWG TPBR	1969110-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	18 – 14 AWG, 20 AWG	.51 mm², .82 – 2.08 mm²	.81 mm	F 型压接	正常	-40 – 150 °C
ULTRA-POD 250 ASSY REC 18-14 AWG TPBR	1969283-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	18 – 14 AWG	.82 – 2.08 mm²	.81 mm	F 型压接	正常	-40 – 150 °C

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插入力 低 | 正常

结构特性

与线缆类型兼容 分离式导线
连接容量单

电气特征

额定电压 (V) 600

主体特性

绝缘材料尼龙

接触件特性

快速断开端子类型母端
对接公端宽度 6.35 mm [ .25 in ]
对接公端厚度 .81 mm [ .032 in ]
端子方向标志
端子基材黄铜
端子电镀材料锡
压接类型 F 型压接 | 突片锁
压线筒类型 Open

端接特性

产品端接到线缆

机械附件

带导线绝缘带有
接合固定类型凹点

尺寸

兼容的绝缘直径范围 (mm) 1.27 – 2.54 | 2.79 – 4.06
兼容的绝缘直径范围 (in) .05 – .1 | .11 – .16
端子材料厚度 .41 mm [ .016 in ]
产品长度 (mm) 22.99 | 23.03
产品长度 (in) .905
线径 (AWG) 18 – 14 | 20 | 22 – 18
线径 (mm²) .32 – .82 | .51 | .82 – 2.08

使用环境

绝缘选项 完全绝缘
工组温度范围 (°C) -40 – 105 | -40 – 150
工组温度范围 (°F) -40 – 302 | -40 – 221

行业标准

UL 阻燃性等级 UL 94V-0 | UL 94V-2
与已批准的标准产品兼容 UL E66717
与机构/标准产品兼容 CSA | UL

包装特性

封装数量 1800 | 7200
封装方法 带/卷

其他

压线筒颜色 土黄色 | 黑色

参考编号

TE 内部编号 CAT-UL8-25021
