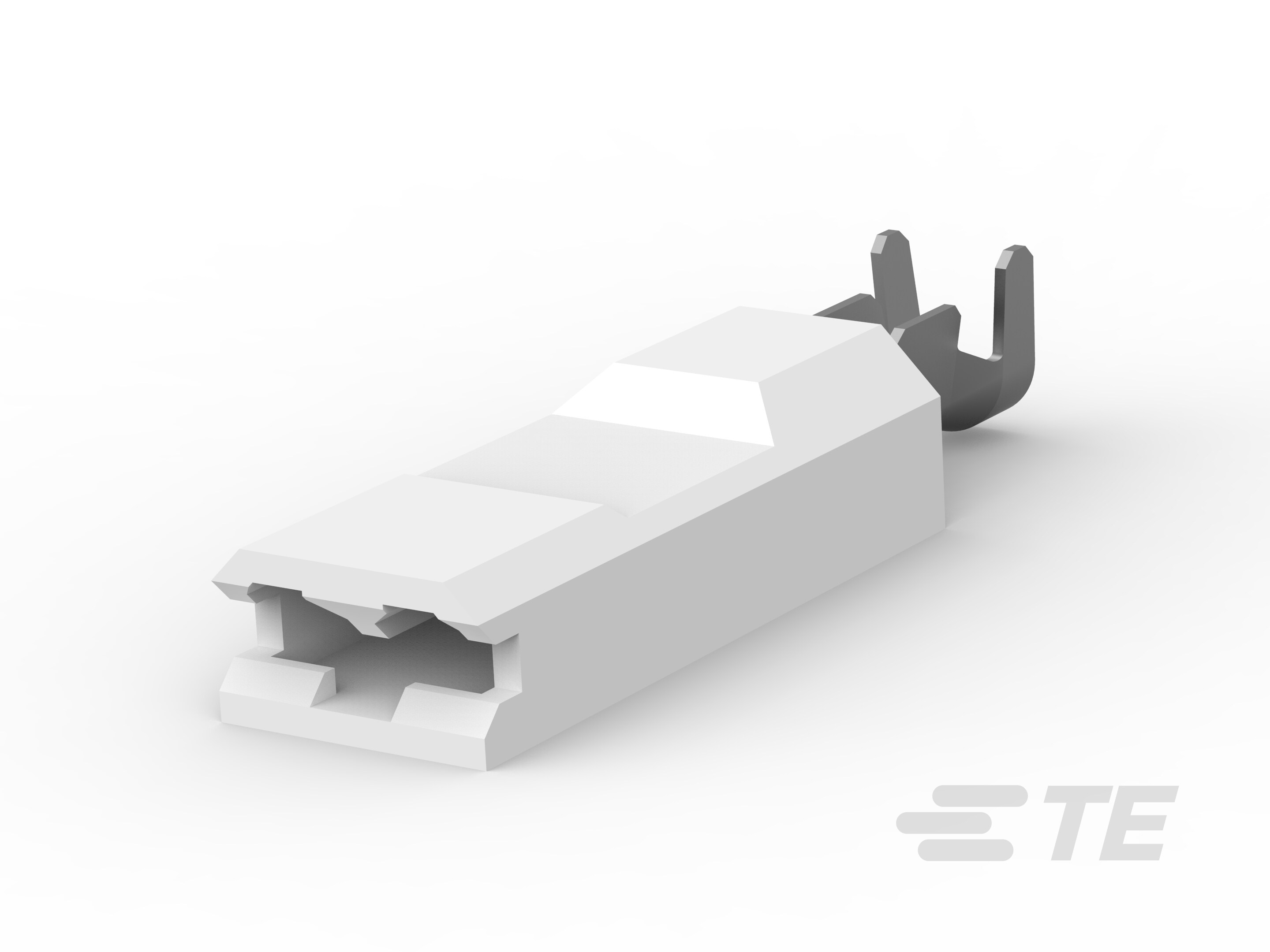

ULTRA POD：直形，母端组件，镀锡，0.187 英寸

ULTRA POD：直形，母端组件，镀锡，0.187 英寸-CAT-UL8-187021
Ultra Pod 快速断开母端组件可与 0.187 英寸宽的公端插接，端子由镀锡黄铜制成。这些零件采用直形端接方向，线径范围为 22-14 AWG。
更多 更少
联系我们

产品特性

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 18 – 14 | 18 – 16 | 20 – 16 | 22 – 18

  • 线径 (mm²): .32 – .82 | .51 – 1.31 | .82 – 2.08 | .82 – 1.31

  • 对接公端宽度 : 4.75 mm [ .187 in ]

  • 对接公端厚度 (mm): .51 | .81

  • 对接公端厚度 (in): .02 | .032

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 插入力  低 | 正常

结构特性

  • 与线缆类型兼容  分离式导线

  • 连接容量  单

电气特征

  • 额定电压 (V) 600

主体特性

  • 绝缘材料  尼龙

接触件特性

  • 快速断开端子类型  母端

  • 对接公端宽度  4.75 mm [ .187 in ]

  • 对接公端厚度 (mm) .51 | .81

  • 对接公端厚度 (in) .02 | .032

  • 端子方向  直式

  • 端子基材  黄铜

  • 端子电镀材料  锡

  • 压接类型  F 型压接

  • 压线筒类型  Open

端接特性

  • 产品端接到  线缆

机械附件

  • 带导线绝缘  带有

尺寸

  • 兼容的绝缘直径范围 (mm) 2.29 – 3.3 | 2.67 – 5.33 | 2.79 – 4.57

  • 兼容的绝缘直径范围 (in) .09 – .13 | .105 – .21 | .11 – .18

  • 端子材料厚度 (mm) .33 | .36

  • 端子材料厚度 (in) .013 | .014

  • 产品长度 (mm) 27.56 | 27.61 | 28.37

  • 产品长度 (in) 1.085 | 1.117

  • 线径 (AWG) 18 – 14 | 18 – 16 | 20 – 16 | 22 – 18

  • 线径 (mm²) .32 – .82 | .51 – 1.31 | .82 – 2.08 | .82 – 1.31

使用环境

  • 绝缘选项  完全绝缘

  • 工组温度范围  -40 – 150 °C [ -40 – 302 °F ]

行业标准

  • UL 阻燃性等级  UL 94V-0 | UL 94V-2

  • 与已批准的标准产品兼容  UL E66717

  • 与机构/标准产品兼容  CSA | UL

包装特性

  • 封装数量  1 | 2000 | 2500

  • 封装方法  带/卷 | 零散零件/箱

其他

  • 压线筒颜色  土黄色 | 黑色

参考编号

  • TE 内部编号 CAT-UL8-187021
