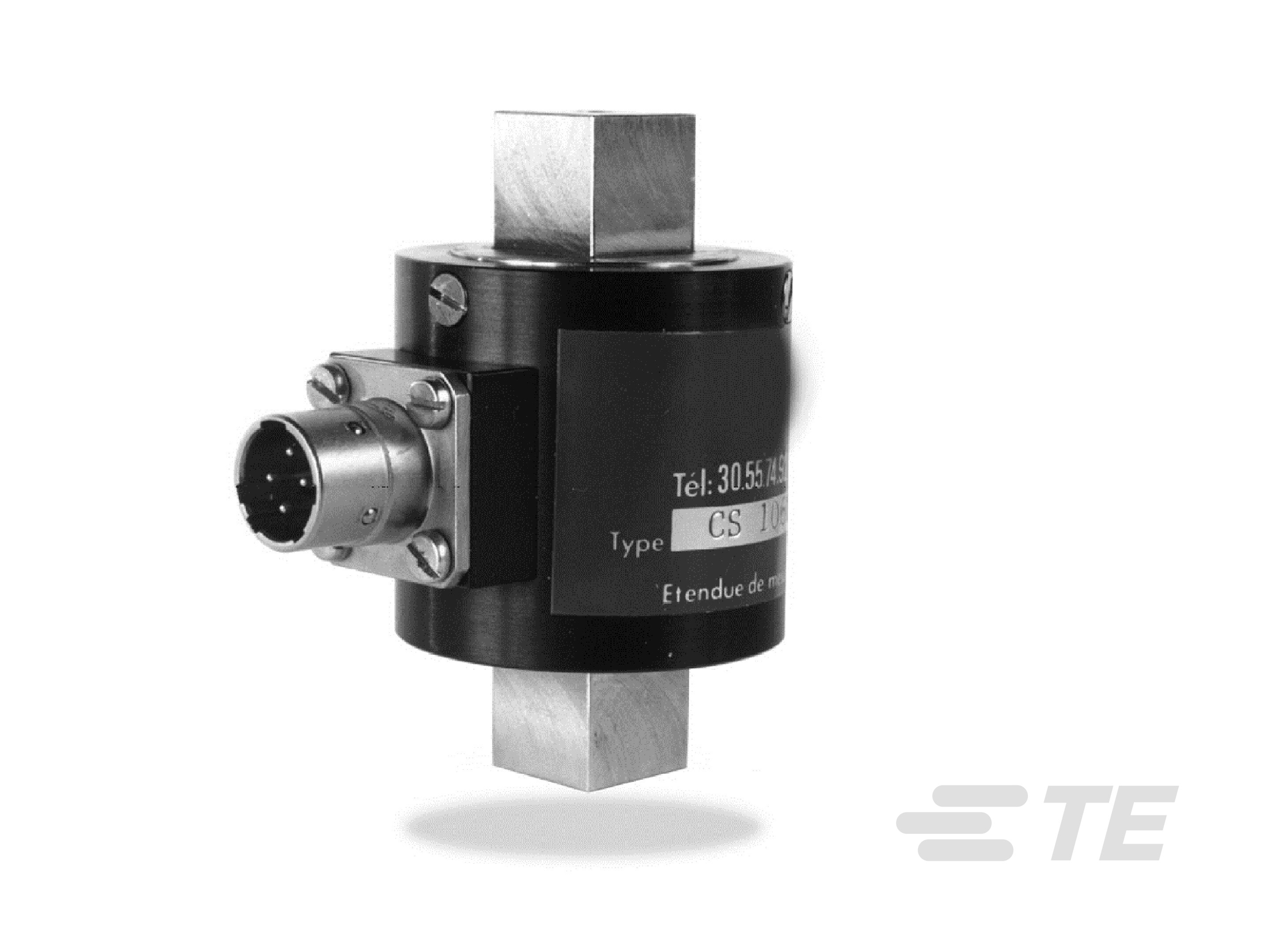

反作用扭矩传感器 - 正方形公端接头

MEAS

MEAS CS

CS1060 设计用于测量反作用扭矩。

更多更少

联系我们

产品特性

扭矩传感器类型 : 静态扭矩传感器
力作用方向 : 逆时针 | 顺时针
满量程范围 (Nm): 5 | 15 | 20 | 50 | 100 | 160 | 300 | 800 | 5000
满量程范围 (lbf): 4 | 12 | 16 | 40 | 80 | 128 | 240 | 640 | 4000
旋转速度 (RPM): 静态

产品	TE 产品编号	力作用方向	满量程范围	满量程范围	电源电压	输出信号类型	欧盟 RoHS 符合性	欧盟 ELV 符合性
CS1060-A2-100Nm	20017047-00	逆时针, 顺时针	100 Nm	80 lbf	-15 – 15 VDC	±5 V	-	-
CS1060-5KNm-/PE	10219212-00	逆时针, 顺时针	5000 Nm	4000 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-20Nm	ECS106-20-C20001	逆时针, 顺时针	20 Nm	16 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-100NM	ECS106-100-C20001	逆时针, 顺时针	100 Nm	80 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-160Nm	ECS106-160-C00001	逆时针, 顺时针	160 Nm	128 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-5NM	ECS106-5-C20001	逆时针, 顺时针	5 Nm	4 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-A2-20Nm-/Z14/PE	10219598-00	逆时针, 顺时针	20 Nm	16 lbf	-15 – 15 VDC	±5 V	-	-
CS1060-A1-300Nm	20020544-00	逆时针, 顺时针	300 Nm	240 lbf	10 – 30 VDC	±2 V	-	-
CS1060-A1-100Nm	20020543-00	逆时针, 顺时针	100 Nm	80 lbf	10 – 30 VDC	±2 V	-	-
CS1060-A1-800Nm	20020545-00	逆时针, 顺时针	800 Nm	640 lbf	10 – 30 VDC	±2 V	-	-
CS1060-15NM	ECS106-15-C00001	逆时针, 顺时针	15 Nm	12 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-50NM	ECS106-50-C20001	逆时针, 顺时针	50 Nm	40 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-A1-3000Nm	20007562-00	逆时针, 顺时针	300 Nm	240 lbf	10 – 30 VDC	±2 V	-	-

概述

它的传感元件基于采用惠斯通电桥的薄层应变片，提供出色的温度稳定性。 扭矩传感器还可以连接板载放大器以实现放大输出。无需额外成本即可获得中等量程。TE 在传感器设计和制造方面积累了多年经验，经常与客户合作，以设计或定制可满足特定使用条件和测试环境的传感器。同时，我们也根据客户需要提供成套系统。配套元件（传感器、电源、放大器和数显系统）配置统一，经过校正，可供客户立即使用。

特性

正方形公端接头
量程：±5 ~ ±7,000 Nm（±4 ~ ±5,600 lbf. ft）
不锈钢
电缆密封套或连接器输出
应要求提供内置放大器
适用于静态应用

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

扭矩传感器类型 静态扭矩传感器

电气特征

满量程范围 (Nm) 5 | 15 | 20 | 50 | 100 | 160 | 300 | 800 | 5000
满量程范围 (lbf) 4 | 12 | 16 | 40 | 80 | 128 | 240 | 640 | 4000
电源电压 (VDC) -15 – 15 | 1 – 10 | 10 – 30

使用环境

工组温度范围 -20 – 80 °C [ -4 – 176 °F ]
精确度 (% of FS) ±.25

操作/应用

旋转速度 (RPM) 静态
输出信号类型 ±2 mV/V | ±2 V | ±5 V

其他

力作用方向 逆时针 | 顺时针

参考编号

TE 内部编号 CAT-TOR0005

数据表/目录页

CS1060_en pdf 英文版本
