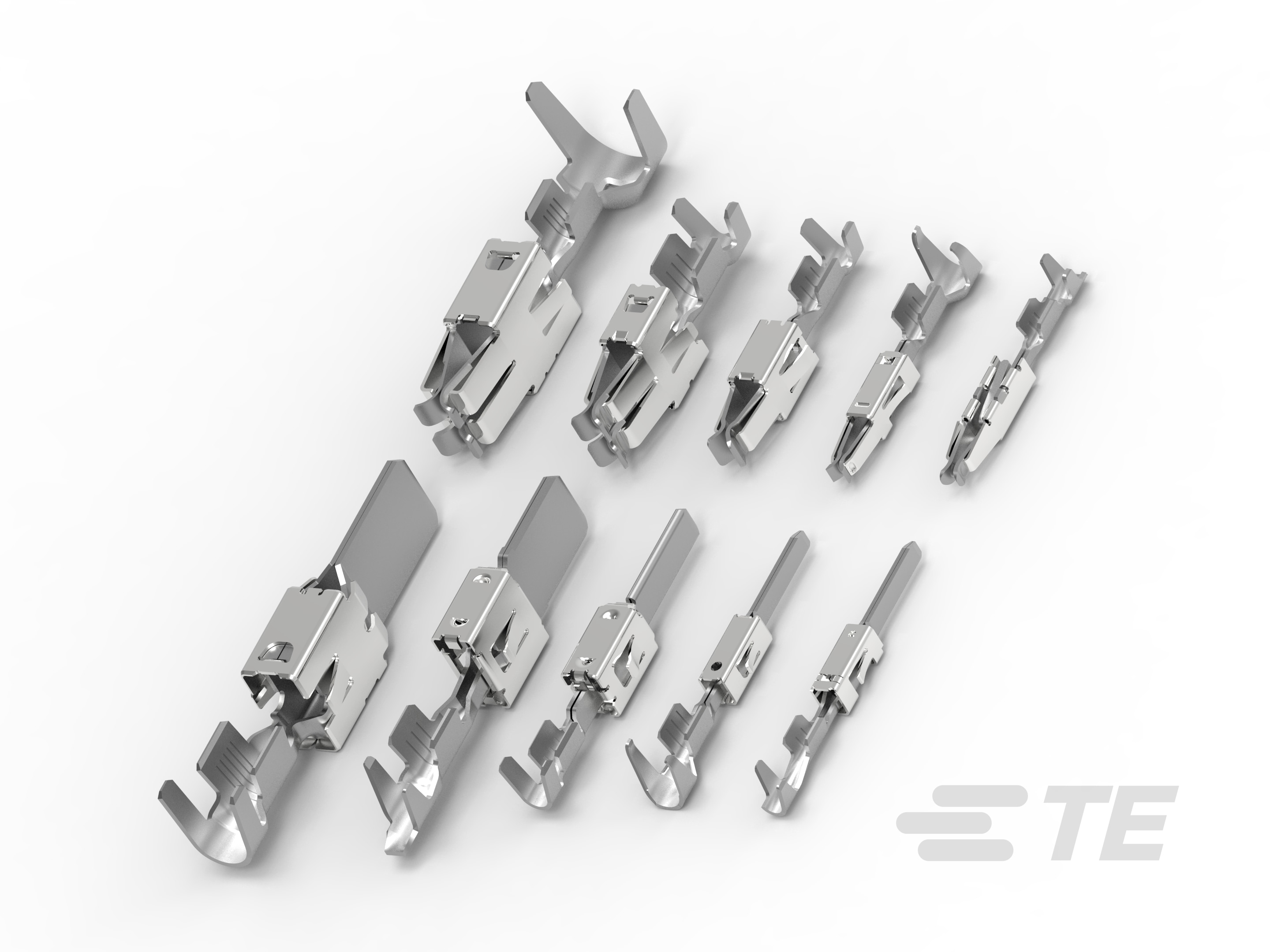

定时器，母端和公端

定时器，母端和公端-CAT-T4827-T273
定时器触点系列包括一个扁平插座（开放式前端几何形状），该插座在倾斜条件下与扁平公端插接，同时保持稳定的端子几何结构。2 件式插座端子设计具有四个彼此独立且将电气和机械性能分离的触点弹簧，采用不锈钢护套，用于线束组装和搬运过程中的支撑和保护，同时在外壳中提供更高的接触保持力。
更多 更少
联系我们

产品特性

  • 端子类型 : 公端 | 母端

  • 线径 (AWG): 7 – 5 | 9 – 7 | 11 | 11 – 9 | 12 – 10 | 12 – 11 | 13 – 11 | 15 | 16 – 13 | 16 – 14 | 17 – 14 | 17 – 13 | 17 – 12 | 20 – 15 | 20 – 17 | 20 – 16 | 22 – 17 | 22 – 20 | 22 | 24 – 22 | 24 – 20 | 26 – 23

  • 线径 (mm²): .12 – .25 | .2 – .5 | .2 – .35 | .3 – .5 | .35 | .35 – 1 | .5 – 1.5 | .5 – .1 | .5 – 1 | 1 – 3 | 1 – 2.5 | 1.25 – 2.5 | 1.5 | 1.5 – 2.5 | 2.5 – 4 | 3 – 5 | 3 – 4 | 4 – 6 | 4 | 6 – 10 | 10 – 16

  • 对接公端宽度 (mm): 1.6 | 2.8 | 4.8 | 5.8 | 6.3 | 9.5

  • 对接公端宽度 (in): .06 | .063 | .11 | .189 | .228 | .23 | .248 | .25 | .374 | .375

  • 接触面电镀 : 无 | 金 (Au) | 银 (Ag) | 锡 (Sn)

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 插座种类  180°

  • 主要锁定特性  外壳集成 | 无尖刃主体 | 锁定枪

  • 可密封  否 | 是

主体特性

  • 端子密封类型  单线密封 (SWS) | 非密封

接触件特性

  • 端子制造  冲压成形

  • 端子大小  1.5mm | 1.6mm | 2.8mm | 4.8mm | 5.8mm | 6.3mm | 9.5mm

  • 典型额定电流 (A) 5 | 7.5 | 10 | 12 | 18 | 20 | 25 | 30 | 40 | 78 | 100

  • 压接类型  C 型压接 | F 型压接

  • PCB 端子端接区域电镀材料  锡

  • 导线端子端接区域电镀材料  金 | 银 | 锡

  • 端子类型  公端 | 母端

  • 对接公端宽度 (mm) 1.6 | 2.8 | 4.8 | 5.8 | 6.3 | 9.5

  • 对接公端宽度 (in) .06 | .063 | .11 | .189 | .228 | .23 | .248 | .25 | .374 | .375

  • 接触面电镀  无 | 金 (Au) | 银 (Ag) | 锡 (Sn)

  • 对接公端厚度 (mm) .6 | .8 | 1.2 | 2.8

  • 对接公端厚度 (in) .024 | .03 | .031 | .047 | .11

端接特性

  • PCB 端接方法  通孔 - 焊接

  • 线缆端接方法  压接

  • 产品端接到  印刷电路板 | 导线 | 线缆

尺寸

  • 兼容的绝缘直径范围 (mm) .9 – 1.4 | 1 – 1.6 | 1.1 – 1.6 | 1.15 – 2.3 | 1.15 – 1.6 | 1.2 – 1.6 | 1.2 – 1.4 | 1.4 – 2.3 | 1.4 – 2.7 | 1.4 – 2.1 | 1.4 – 2 | 1.5 – 2.4 | 1.95 – 2.4 | 2 – 3.3 | 2 – 3 | 2 – 2.7 | 2.1 – 2.9 | 2.1 – 3.1 | 2.15 | 2.2 – 3 | 2.2 – 2.4 | 2.4 – 3.7 | 2.6 | 2.7 – 3.7 | 2.7 – 4.1 | 2.7 – 3 | 2.8 | 3.25 | 3.3 – 4.7 | 3.3 – 4.5 | 3.4 | 3.4 – 4.5 | 3.4 – 3.7 | 3.85 – 3.95 | 4 – 4.5 | 4 – 5.2 | 4 | 4.1 | 4.4 | 4.5 – 4.8 | 4.6 – 6.6 | 4.6 – 5 | 5.8 – 6.6 | 6

  • 兼容的绝缘直径范围 (in) .035 – .055 | .039 – .063 | .045 – .062 | .045 – .063 | .047 – .055 | .05 – .09 | .053 – .094 | .055 – .083 | .055 – .078 | .055 – .079 | .055 – .106 | .055 – .082 | .059 – .094 | .076 – .094 | .078 | .079 – .118 | .079 – .129 | .079 – .106 | .08 – .11 | .08 – .114 | .082 – .011 | .083 – .122 | .084 | .086 – .094 | .087 – .118 | .094 – .145 | .102 | .106 – .118 | .106 – .161 | .106 – .145 | .11 | .127 | .129 – .177 | .13 – .185 | .134 | .15 – .177 | .151 – .155 | .157 | .157 – .205 | .157 – .204 | .161 | .173 | .177 – .188 | .18 – .19 | .181 – .26 | .228 – .259 | .236 | .24

  • PCB 孔直径  1.85 mm [ .073 in ]

  • 兼容的绝缘直径范围 (mm) .9 – 1.4 | 1 – 1.6 | 1.1 – 1.6 | 1.15 – 2.3 | 1.15 – 1.6 | 1.2 – 1.6 | 1.2 – 1.4 | 1.4 – 2.3 | 1.4 – 2.7 | 1.4 – 2.1 | 1.4 – 2 | 1.5 – 2.4 | 1.95 – 2.4 | 2 – 3.3 | 2 – 3 | 2 – 2.7 | 2.1 – 2.9 | 2.1 – 3.1 | 2.15 | 2.2 – 3 | 2.2 – 2.4 | 2.4 – 3.7 | 2.6 | 2.7 – 3.7 | 2.7 – 4.1 | 2.7 – 3 | 2.8 | 3.25 | 3.3 – 4.7 | 3.3 – 4.5 | 3.4 | 3.4 – 4.5 | 3.4 – 3.7 | 3.85 – 3.95 | 4 – 4.5 | 4 – 5.2 | 4 | 4.1 | 4.4 | 4.5 – 4.8 | 4.6 – 6.6 | 4.6 – 5 | 5.8 – 6.6 | 6

  • 线径 (AWG) 7 – 5 | 9 – 7 | 11 | 11 – 9 | 12 – 10 | 12 – 11 | 13 – 11 | 15 | 16 – 13 | 16 – 14 | 17 – 14 | 17 – 13 | 17 – 12 | 20 – 15 | 20 – 17 | 20 – 16 | 22 – 17 | 22 – 20 | 22 | 24 – 22 | 24 – 20 | 26 – 23

  • 线径 (mm²) .12 – .25 | .2 – .5 | .2 – .35 | .3 – .5 | .35 | .35 – 1 | .5 – 1.5 | .5 – .1 | .5 – 1 | 1 – 3 | 1 – 2.5 | 1.25 – 2.5 | 1.5 | 1.5 – 2.5 | 2.5 – 4 | 3 – 5 | 3 – 4 | 4 – 6 | 4 | 6 – 10 | 10 – 16

  • 线径查找 (mm²) .13 | .17 | .2 | .25 | .3 | .32 | .35 | .4 | .5 | .6 | .75 | .8 | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16

  • 线径查找 (AWG) 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 5 | 6 | 7 | 8 | 9

  • 公端长度 (mm) 13.9 | 16 | 18.8 | 19 | 19.15 | 19.5 | 19.55 | 20 | 20.5 | 21 | 22.2 | 22.4 | 22.5 | 24.2 | 24.4 | 25 | 25.2 | 26 | 26.5 | 26.7 | 26.8 | 26.9 | 27.2 | 27.8 | 27.9 | 28.3 | 28.5 | 28.8 | 29 | 29.3 | 31 | 31.1 | 37.5 | 41 | 45.5

  • 公端长度 (in) .547 | .55 | .629 | .74 | .748 | .75 | .753 | .767 | .769 | .77 | .78 | .787 | .807 | .826 | .87 | .88 | .881 | .885 | .95 | .952 | .96 | .98 | .984 | .99 | .992 | 1.02 | 1.04 | 1.05 | 1.06 | 1.07 | 1.09 | 1.11 | 1.114 | 1.12 | 1.122 | 1.141 | 1.15 | 1.22 | 1.47 | 1.61 | 1.79

使用环境

  • 绝缘选项  非绝缘

  • 工作温度（最大值） (°C) 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125 | 130 | 140 | 150

  • 工作温度（最大值） (°F) 212 | 221 | 230 | 248 | 257 | 266 | 284 | 302

  • 工组温度范围 (°C) -55 – 105 | -40 – 125 | -40 – 130 | -40 – 140 | -40 – 110 | -40 – 100 | -40 – 150 | -40 – 120

  • 工组温度范围 (°F) -67 – 221 | -40 – 302 | -40 – 212 | -40 – 257 | -40 – 284 | -40 – 266 | -40 – 230 | -40 – 248

操作/应用

  • 与电线基础材料兼容  铜

  • 符合自动化指南  是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

行业标准

  • 与机构/标准产品兼容  DIN 72 551 第 5 和第 6 部分 | DIN 72 551 第 6 部分 | DIN ISO 6722 第 3 部分 | IEC 664/664A (DIN VDE 0110) | LV214

包装特性

  • 封装方法  Box | Carton | Reel | Tray | 包装

  • 封装数量  450 | 530 | 600 | 650 | 1000 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 2000 | 2100 | 2200 | 2300 | 2500 | 2700 | 2750 | 2800 | 3000 | 3200 | 3300 | 3500 | 3700 | 3750 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000

其他

  • 客户首选端子  否 | 是

  • 端子传导  0 – 24 A（低功率） | 25 – 40 A（正常功率） | 41 – 100 A（高功率）

参考编号

  • TE 内部编号 CAT-T4827-T273
