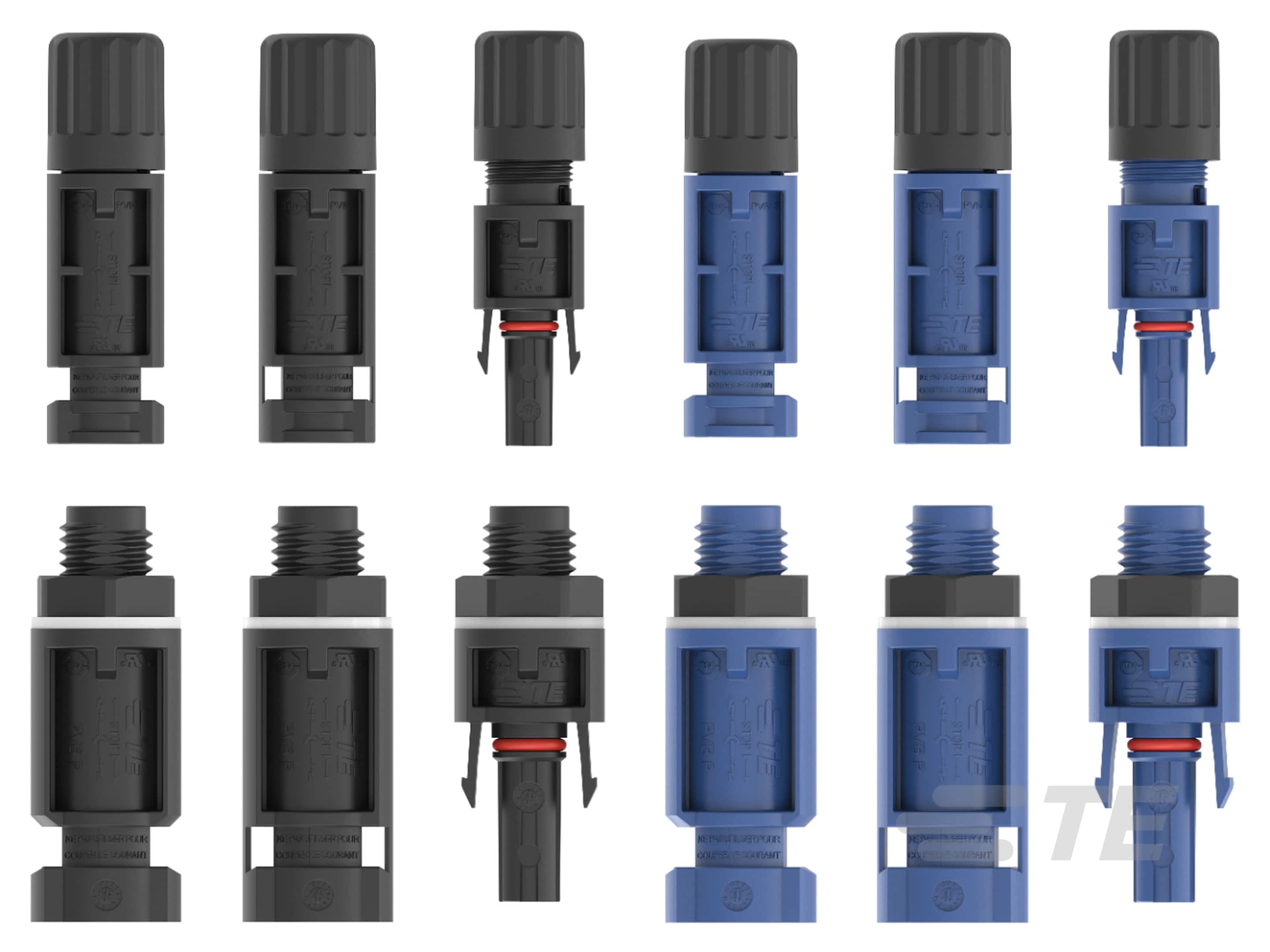

Solarlok PVB 直流光伏连接器

SOLARLOK PVB 光伏连接器专为 2.5-10 mm2 或 14-8 AWG 的光伏电缆设计。该连接器经过严格测试，确保在额定电压 1500 V-2000 V 的光伏应用中实现可靠且安全的连接。

文档 |

产品特性

光伏连接器类型 : 电缆耦合器
光伏连接器种类 : 插头
端子基材 : 铜合金
键控类型 : 正极 | 负极
线径 (AWG): 10 – 8 | 12 – 10 | 14 – 8 | 14 – 10

产品	TE 产品编号	文档	键控类型	线径	线径
CONN PVB1-S Male Tool 2.5 SQMM BLK D	1-2270386-0	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB1-S Male Hand 2.5 SQMM BLK D	1-2270386-1	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB1-S Male Tool 4 SQMM BLK D	1-2270386-2	\u4EA7\u54C1\u56FE\u7EB8	负极	12 – 10 AWG	4 – 6 mm²
CONN PVB1-S Male Hand 4 SQMM BLK D	1-2270386-3	\u4EA7\u54C1\u56FE\u7EB8	负极	12 – 10 AWG	4 – 6 mm²
CONN PVB1-S Male Tool 6 SQMM BLK D	1-2270386-4	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Male Hand 6 SQMM BLK D	1-2270386-5	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Male Tool 2.5 SQMM BLU D	1-2270386-6	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB1-S Male Hand 2.5 SQMM BLU D	1-2270386-7	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB1-S Male Tool 4 SQMM BLU D	1-2270386-8	\u4EA7\u54C1\u56FE\u7EB8	负极	12 – 10 AWG	4 – 6 mm²
CONN PVB1-S Male Hand 4 SQMM BLU D	1-2270386-9	\u4EA7\u54C1\u56FE\u7EB8	负极	12 – 10 AWG	4 – 6 mm²
CONN PVB1-S Male Tool 6 SQMM BLU D	2-2270386-0	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Male Hand 6 SQMM BLU D	2-2270386-1	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Male Tool 10 SQMM BLK D	2-2270386-2	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Male Hand 10 SQMM BLK D	2-2270386-3	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Male Tool 10 SQMM BLU D	2-2270386-4	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Male Hand 10 SQMM BLU D	2-2270386-5	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Female 2.5 SQMM BLK D	2270387-1	\u4EA7\u54C1\u56FE\u7EB8	正极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB1-S Female 4 SQMM BLK D	2270387-2	\u4EA7\u54C1\u56FE\u7EB8	正极	12 – 10 AWG	4 – 6 mm²
CONN PVB1-S Female 6 SQMM BLK D	2270387-3	\u4EA7\u54C1\u56FE\u7EB8	正极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Female 2.5 SQMM BLU D	2270387-4	\u4EA7\u54C1\u56FE\u7EB8	正极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB1-S Female 4 SQMM BLU D	2270387-5	\u4EA7\u54C1\u56FE\u7EB8	正极	12 – 10 AWG	4 – 6 mm²
CONN PVB1-S Female 6 SQMM BLU D	2270387-6	\u4EA7\u54C1\u56FE\u7EB8	正极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Female 10 SQMM BLK D	2270387-7	\u4EA7\u54C1\u56FE\u7EB8	正极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-S Female 10 SQMM BLU D	2270387-8	\u4EA7\u54C1\u56FE\u7EB8	正极	10 – 8 AWG	6 – 10 mm²
CONN PVB1-P Male Tool 2.5 - 10 SQMM BLK	2270388-1	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 8 AWG	2.5 – 10 mm²
CONN PVB1-P Male Hand 2.5 - 10 SQMM BLK	2270388-2	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 8 AWG	2.5 – 10 mm²
CONN PVB1-P Male Tool 2.5 - 10 SQMM BLU	2270388-3	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 8 AWG	2.5 – 10 mm²
CONN PVB1-P Male Hand 2.5 - 10 SQMM BLU	2270388-4	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 8 AWG	2.5 – 10 mm²
CONN PVB1-P Female 2.5 - 10 SQMM BLK D	2270389-1	\u4EA7\u54C1\u56FE\u7EB8	正极	14 – 8 AWG	2.5 – 10 mm²
CONN PVB1-P Female 2.5 - 10 SQMM BLU D	2270389-2	\u4EA7\u54C1\u56FE\u7EB8	正极	14 – 8 AWG	2.5 – 10 mm²
Contact PVB1 Male 2.5 - 6 SQMM	2270390-1	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
Contact PVB1 Male 10 SQMM	2270390-2	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
Contact PVB1 Female 2.5 - 6 SQMM	2270391-1	\u4EA7\u54C1\u56FE\u7EB8	正极	14 – 10 AWG	2.5 – 6 mm²
Contact PVB1 Female 10 SQMM	2270391-2	\u4EA7\u54C1\u56FE\u7EB8	正极	10 – 8 AWG	6 – 10 mm²
CONN PVB2-S Male Tool 2.5 SQMM BLK D	1-2270392-0	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB2-S Male Hand 2.5 SQMM BLK D	1-2270392-1	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB2-S Male Tool 4 SQMM BLK D	1-2270392-2	\u4EA7\u54C1\u56FE\u7EB8	负极	12 – 10 AWG	4 – 6 mm²
CONN PVB2-S Male Hand 4 SQMM BLK D	1-2270392-3	\u4EA7\u54C1\u56FE\u7EB8	负极	12 – 10 AWG	4 – 6 mm²
CONN PVB2-S Male Tool 6 SQMM BLK D	1-2270392-4	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB2-S Male Hand 6 SQMM BLK D	1-2270392-5	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB2-S Male Tool 2.5 SQMM BLU D	1-2270392-6	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB2-S Male Hand 2.5 SQMM BLU D	1-2270392-7	\u4EA7\u54C1\u56FE\u7EB8	负极	14 – 10 AWG	2.5 – 6 mm²
CONN PVB2-S Male Tool 4 SQMM BLU D	1-2270392-8	\u4EA7\u54C1\u56FE\u7EB8	负极	12 – 10 AWG	4 – 6 mm²
CONN PVB2-S Male Hand 4 SQMM BLU D	1-2270392-9	\u4EA7\u54C1\u56FE\u7EB8	负极	12 – 10 AWG	4 – 6 mm²
CONN PVB2-S Male Tool 6 SQMM BLU D	2-2270392-0	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB2-S Male Hand 6 SQMM BLU D	2-2270392-1	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB2-S Male Tool 10 SQMM BLK D	2-2270392-2	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB2-S Male Hand 10 SQMM BLK D	2-2270392-3	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB2-S Male Tool 10 SQMM BLU D	2-2270392-4	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²
CONN PVB2-S Male Hand 10 SQMM BLU D	2-2270392-5	\u4EA7\u54C1\u56FE\u7EB8	负极	10 – 8 AWG	6 – 10 mm²

概述

适用于 14-8 AWG (2.5-10 mm2) 光伏电缆轻松应对 1500 V-2000 V 高压挑战

SOLARLOK PVB 光伏连接器配备可视化直观界面，提升操作的准确性与便利性，该连接器强韧耐候，达到 IP68 防护等级，可承受强烈紫外线照射与极端气候环境，为户外光伏系统提供持久保护。
SOLARLOK PVB 光伏连接器安装便捷，支持标准工具操作，符合NEC 2008/2011 隔离规范，助力光伏电站现场快速部署与安全维护。产品宽范围适配，支持外径 4.7 mm至 8.7 mm 的光伏电缆，满足多种线缆规格需求。

主要特性

低接触电阻 (0.25 mΩ)，有效降低功率损耗，节约用电成本
高温环境下依然强劲输出，满足 IEC62852 标准，2.5 至10 mm2 电缆额定电流高达 70 A
符合 UL 6703 标准，14-8 AWG 电缆额定电流高达70 A
防尘防水设计，提升环境适应性 (IP68)

常见问题

问：对于一座 25 兆瓦的光伏电站，TE 预计需要多少个 SOLARLOK 直流压接连接器？

答：根据行业常规经验法则，一座 1 MW 的光伏电站通常需要大约 3000 套连接器。因此，对于一个 25MW 的光伏项目，需要约75,000 套 PVB 连接器。我们所说的 “一套” 指的是一对已配对的连接器，即一个公端连接器和一个母端连接器。

问：TE 的 SOLARLOK 直流压接连接器中，允许的绝缘层厚度最小值和最大值分别是多少？

答：我们的 PVB连接器可适配 EN50618/IEC 62930 或UL4703 标准范围内的电缆。但是，我们定义了适配电缆的外径具体范围为4.7至8.7mm。

问：锁定并使用 TE 的 SOLARLOK 直流压接连接器后，能否将其解锁并重复使用？

答：我们的 PVB 型连接器在安装到电缆上后，虽可解锁，但严禁重复使用 - 市面上所有其他光伏连接器的使用规范亦如此。

问：TE 的 SOLARLOK PVB直流连接器，有什么特殊应用？

答：我们的 PVB连接器采用了独特的可视化设计以区分在同一个场景中的不同应用（特别是清晰区分储能回路），产品具备完善的防呆功能并通过严苛环境测试验证，旨在确保我们的连接器即便在恶劣环境下，也能保证连接的可靠性。

问：TE 的 SOLARLOK PVB直流连接器，适用于什么样的应用环境？

答：我们的 PVB连接器已成功通过国际电工委员会 (IEC) 和美国保险商试验所 (UL) 的标准测试，适用于-40℃到85℃环境且防护等级达到IP68（1米水深/24 & 168小时浸泡）。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

光伏连接器类型 电缆耦合器
光伏连接器种类插头

结构特性

保险丝保护级别 (A) NA
键控类型 正极 | 负极

接触件特性

端子电镀材料锡
端子基材 铜合金

尺寸

线径 (AWG) 10 – 8 | 12 – 10 | 14 – 8 | 14 – 10
线径 (mm²) 2.5 – 10 | 2.5 – 6 | 4 – 6 | 6 – 10

数据表/目录页

SOLARLOK PVB2 pdf 中文（简体）
SOLARLOK PVB1 pdf 中文（简体）
