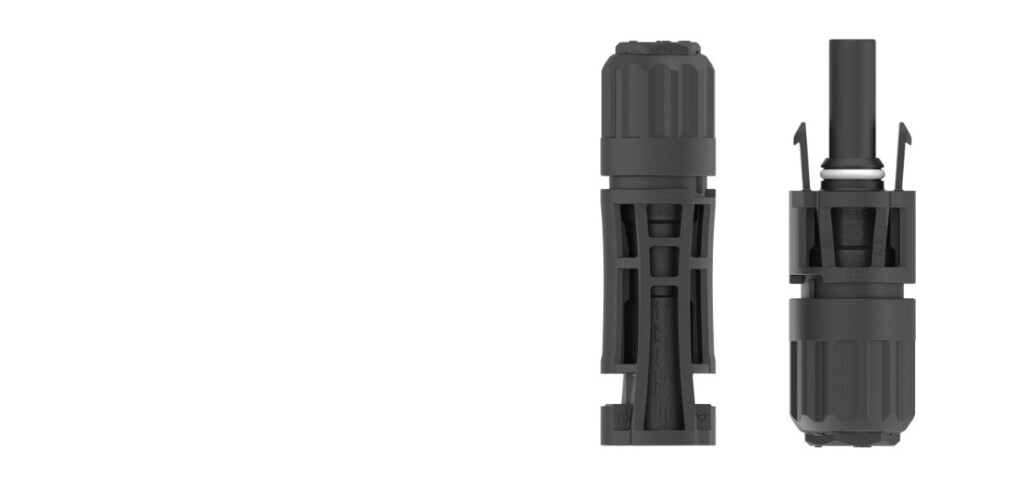

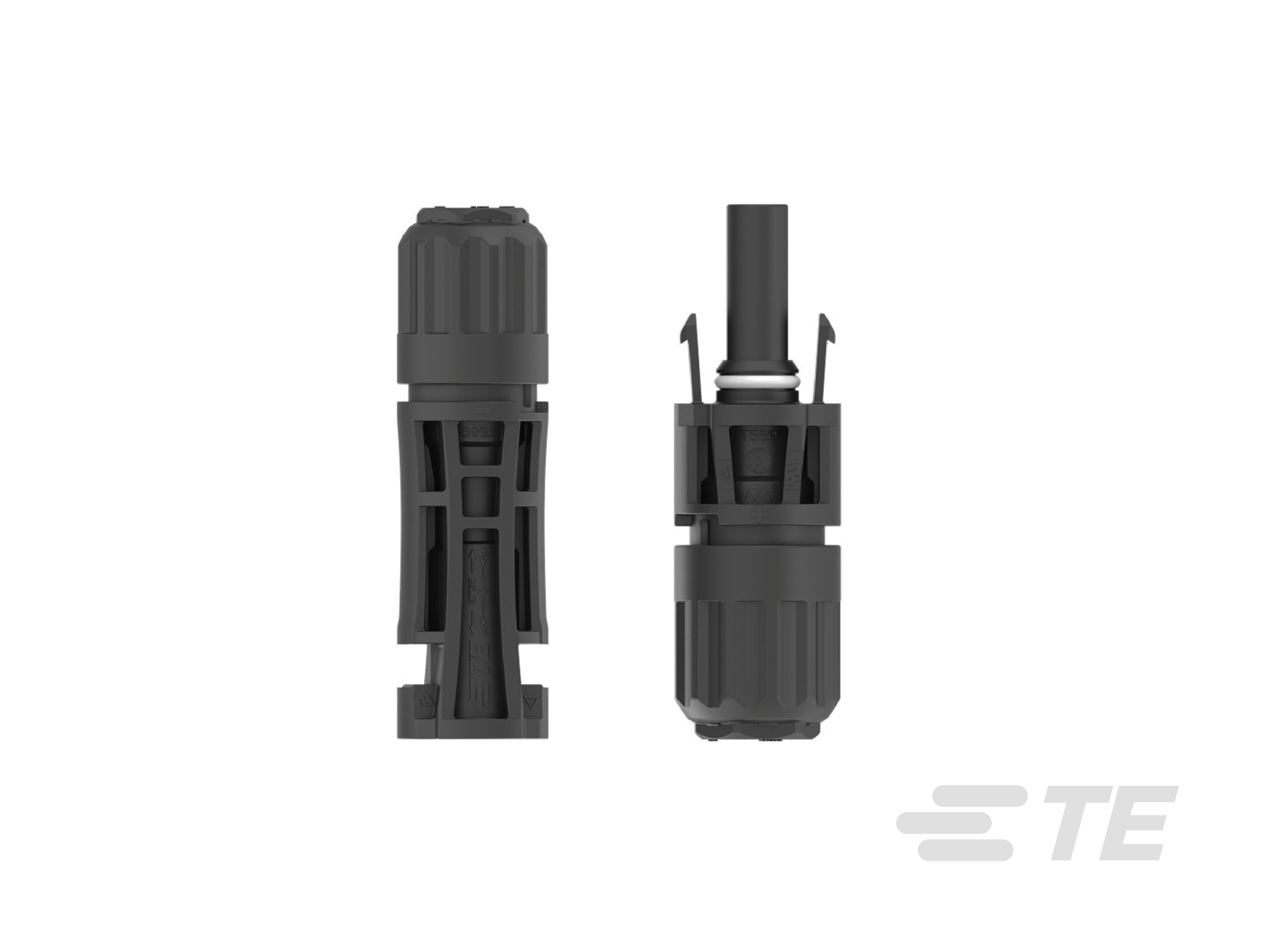

SOLARLOK PVA1 光伏连接器
产品特性
-
光伏连接器类型 : 电缆耦合器
-
光伏连接器种类 : 插头 | 插座
-
端子基材 : 铜合金
-
键控类型 : 正极 | 负极
-
线径 (AWG): 12 – 10 | 14 – 10 | 14
适用于14-10 AWG (2.5 - 6 mm²) 光伏电缆轻松应对 1500 V 高压挑战
我们的 SOLARLOK PVA1 光伏连接器设计采用标准光伏接口(SSI)，适用 于接线盒、组件端、线束及跳线连接，兼容自动化设备与现场安装，灵活 应对各种应用场景。该连接器强韧耐候，达到 IP68 防护等级，可承受强烈紫外线照射与极端气候环境，为户外光伏系统提供持久保护。
SOLARLOK PVA1安装简易快捷，支持标准安装工具，符合 NEC 2008/2011 隔离规范，助力现场光伏电站的快速安装与安全维护。产品适配度宽，支持外径 5.0 mm(IEC)/ 5.5 mm(UL)至 6.5 mm 的光伏电缆，满足多种线缆规格需求。
主要特性
- 适配SOLARLOK直流安全保护帽
- 低接触电阻 (0.25 mΩ)，有效降低功率损耗，节约用电成本
- 高温环境下依然强劲输出，2.5至6 mm² 电缆额定电流高达45 A，符合IEC 62852 标准
- 14-10AWG电缆额定电流高达 45A，符合 UL 6703 标准
- 防尘防水设计，提升环境适应性 (IP68)
问：对于一座 25 兆瓦的光伏电站，TE 预计需要多少个 SOLARLOK 直流压接连接器？
答：根据行业常规经验法则，一座 1 MW 的光伏电站通常需要大约 3000 套连接器。因此，对于一个 25MW 的光伏项目，需要 约75,000 套 PVA 连接器。我们所说的 “一套” 指的是一对已配对的连接器，即一个公端连接器和一个母端连接器。
问：TE 的 SOLARLOK 直流压接连接器中，允许的绝缘层厚度最小值和最大值分别是多少？
答：我们的 PVA型连接器可适配 EN50618/IEC 62930 或UL4703 标准范围内的电缆。但是，我们定义了 5.5 至 6.5mm 的具体范围。
问：锁定并使用 TE 的 SOLARLOK 直流压接连接器后，能否将其解锁并重复使用？
答：我们的 PVA 型连接器在安装到电缆上后，虽可解锁，但严禁重复使用 --市面上所有其他光伏连接器的使用规范亦如此。
问：TE 的 SOLARLOK PVA 型直流连接器，其预估产品使用寿命是多久？
答：我们的 PVA 型连接器已成功通过国际电工委员会 (IEC) 和美国保险商试验所 (UL) 的标准测试。国际电工委员会 (IEC) 测试是依据欧洲标准气候条件开展的，旨在确保我们的连接器即便在恶劣环境下，也能保证连接的可靠性。
问：TE 的 SOLARLOK PVA 型直流连接器，适用于什么样的应用环境？
答：我们的 PVA 型连接器已成功通过国际电工委员会 (IEC) 和美国保险商试验所 (UL) 的标准测试，适用于-40℃到85℃环境且防护等级达到IP68（1米水深/24小时浸泡）。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
穿孔刀片基材 镀锡铜
-
光伏连接器类型 电缆耦合器
-
光伏连接器种类 插头 | 插座
结构特性
-
键控类型 正极 | 负极
主体特性
-
电缆颜色 黑色
接触件特性
-
端子电镀材料 锡
-
端子基材 铜合金
壳体特性
-
壳体颜色 黑色
-
外壳材料 PPE 和 PS
尺寸
-
线径 (AWG) 12 – 10 | 14 – 10 | 14
-
线径 (mm²) 2.5 | 2.5 – 6 | 4 – 6
数据表/目录页
产品规格
- 108-137901 英文版本
- 108+137900 英文版本
