概述
与传统光伏连接器相比,我们的 SLK 2.0 系列的安装速度要快 80%* - 在 30 秒内完成配对安装,无需特殊工具。

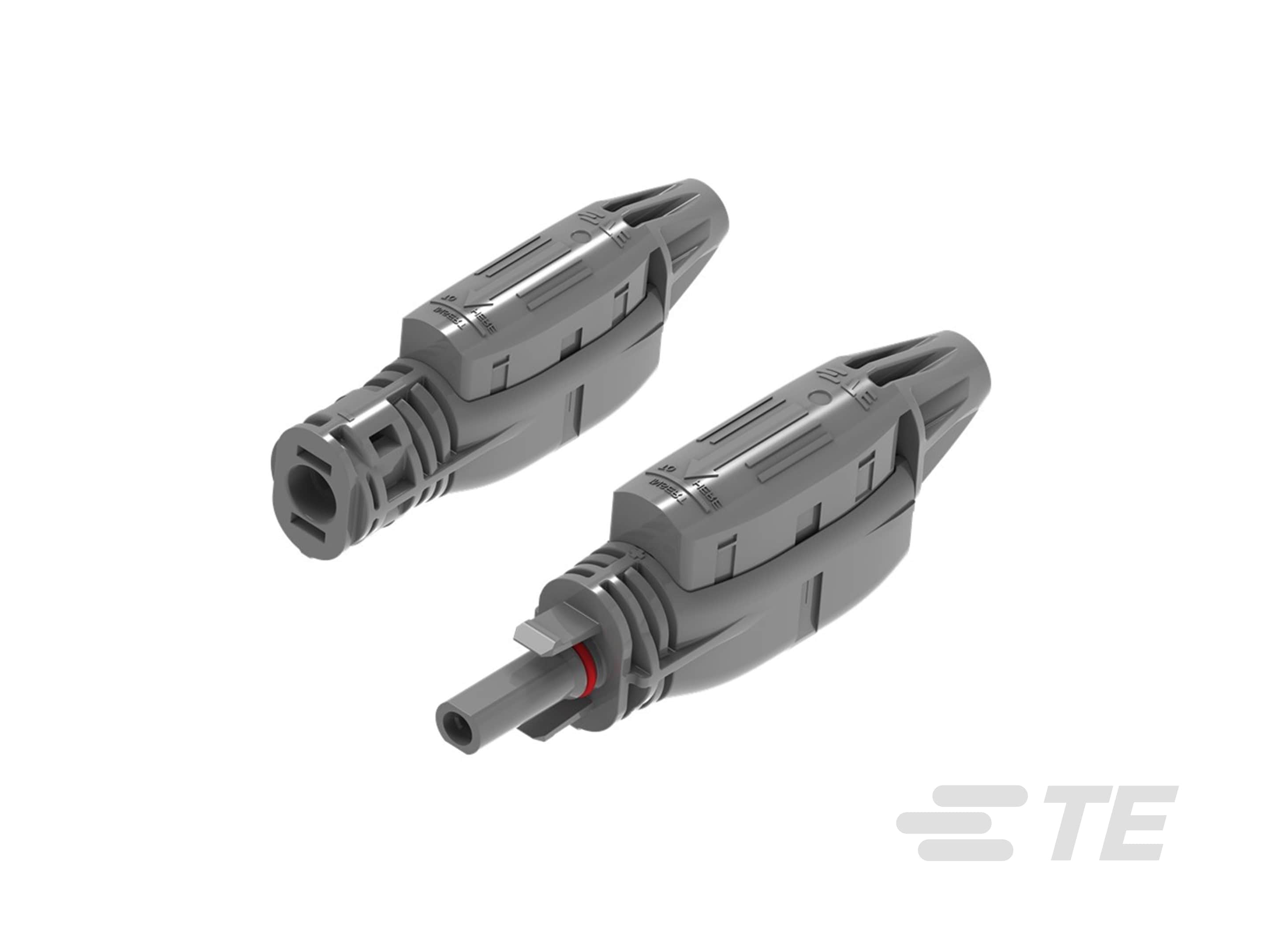

我们的 SOLARLOK SLK 2.0 直流插头和接头连接器是我们的最新产品,已获得 IEC 62852 (TUV) 和 UL 6703 认证。 其设计采用了绝缘刺破式端子 (IDC) 技术,可实现快速安装。这就无需剥除电缆绝缘层,安装人员只需插入电缆并扣上按钮即可完成端接,从而提升安装效率并保障连接的长期稳定性。因此,与我们的 SOLARLOK 压接直流连接器相比,安装时间可缩短高达 80%。*

SLK 2.0 直流插头和接头连接器可适配不同的线径范围,适合用于 2.5 到 6mm²(AWG 10-14)的导体。

SOLARLOK 2.0 系列采用在光伏市场中独一无二的凝胶填注技术,防水等级达到 IP68。它们可以浸入最深 1 米的水中长达 24 小时,并且能够耐受存在灰尘、污垢和沙子的严苛环境。

SLK 2.0 插头连接器采用 SOLARLOK 1500V PV4-S 接口,可满足最新光伏需求,并且还提供公端和母端版本,因此能够与 SOLARLOK PV4-S 和 PV4-PM 直流连接器配合使用。

SLK 2.0 系列接线连接器采用一体式设计,这意味着不存在连接器组装不完整的风险。这加快了端接流程,无需处理零散部件,也无需使用专用工具。该产品尤其适用于维修场景 —— 既能够快速便捷地延长电缆,也可针对被动物啃咬或存在机械绝缘故障的电缆提供解决方案。SLK 2.0 接头采用燕尾结构,因此能够并排堆叠。



*基于与 TE 的 SOLARLOK PV4 系列直流压接式连接器的安装时间对比得出。

  1. 了解 SOLARLOK 2.0 直流插头和接头连接器(英文版)

我们的 SOLARLOK 2.0 直流连接器能够将太阳能电池板的布线速度提高 80%。它们无需剥线,使用标准通道锁定钳只需 15 秒即可安装完毕。IP68 防护等级确保即使在严苛环境中也能可靠地连接电池板,并且防水、防尘、防污垢和沙子。

gray bar
gray bar
  1. SOLARLOK 2.0 接头安装视频(英文版)

我们的 SOLARLOK SLK 2.0 直流接头是适用于 1500V PV 安装的单片连接器。观看我们的安装视频。

  1. SOLARLOK 2.0 连接器安装视频(英文版)

我们的 SOLARLOK SLK 2.0 连接器设计用于在 1500V PV 安装中与面板的光伏电缆进行连接。观看我们的安装视频。

常见问题

常见问答解答

问:TE 预计需要为一个 25MW 的光伏发电厂提供多少个 SOLARLOK SLK 2.0 直流插头和接头连接器?

答:我们目前销售的连接器只用于光伏发电场应用。在连接器的标准安装中,“经验法则” 或估算方法为:每 1 兆瓦太阳能电站需配备 300 套连接器。因此,一个 25 兆瓦的光伏项目,可能需要 7,500 套连接器(一套是指一对,即,一个公连接器,一个母连接器)。



问:TE 的 SOLARLOK 2.0 直流插头和接头连接器可适配多少平方毫米的电缆?

答:我们的 SLK 2.0 可“适配不同的线径范围”,可以接受 2.5、4 或 6mm² (AWG14-10) 的电缆。由于接头两侧各有一个电缆入口,因此可使用相同规格或不同规格的电缆。



问:光伏电池板交付时通常已预装连接器,TE 的 SOLARLOK SLK 2.0 连接器与哪些(预装连接器)兼容?

答:我们的 SLK 2.0 系列连接器配备标准光伏接口,这一设计使其几乎可与市场上所有其他品牌的光伏连接器兼容。



问:TE 的 SOLARLOK 2.0 直流插头和接头连接器是否采用相同的接口?

答:是的。我们的 SLK 2.0 直流插头和接头连接器采用标准光伏接口。



问:TE 的 SOLARLOK 2.0 直流插头和接头连接器支持的最小和最大绝缘层厚度是多少?

答:我们的 SLK 2.0 连接器可适配 EN 50618/IEC 62930 标准范围内的电缆。不过,我们规定了一个特定的范围,即 5.9 mm 至 7.2 mm —— 目前我们正着手将该范围的下限降至 5.5 mm。



问:安装并锁定 TE 的 SOLARLOK SLK 2.0 连接器后,能否将其解锁并重复使用?

答:安装在电缆上后,我们的 SLK 2.0 连接器可以解锁,但不得重复使用。市面上的所有其他光伏连接器均如此。



问:TE 的 SOLARLOK SLK 2.0 连接器的预期产品使用寿命是多长?

答:我们的 SLK 2.0 连接器已成功通过 IEC 或/和 UL 标准测试。IEC 测试是依据欧洲标准气候条件开展的,旨在确保我们的连接器即便在恶劣环境下,也能保证连接的可靠性。它们在实际应用场景中的预估使用寿命超过 20 年,且所有 SOLARLOK 系列连接器均享有两年质保。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 穿孔刀片基材  镀锡铜

  • 光伏连接器类型  电缆耦合器

  • 光伏连接器种类  插头 | 插头-插座 | 插座

结构特性

  • 键控类型  Plus | 减去

接触件特性

  • 端子电镀材料 

  • 端子基材  铜合金

壳体特性

  • 壳体颜色  橙色 | 黑色

  • 外壳材料  聚碳酸酯 (PC) | 聚苯醚 (PPE) + 聚苯乙烯 (PS)

尺寸

  • 线径 (AWG) 10 | 12 | 14

  • 线径 (mm²) 2.5 | 4 | 6

行业标准

  • 与机构/标准产品兼容  UL

  • IP 等级  IP68

包装特性

  • 封装数量  1 | 10 | 100 | 200

参考编号

  • TE 内部编号 CAT-SLK-2
