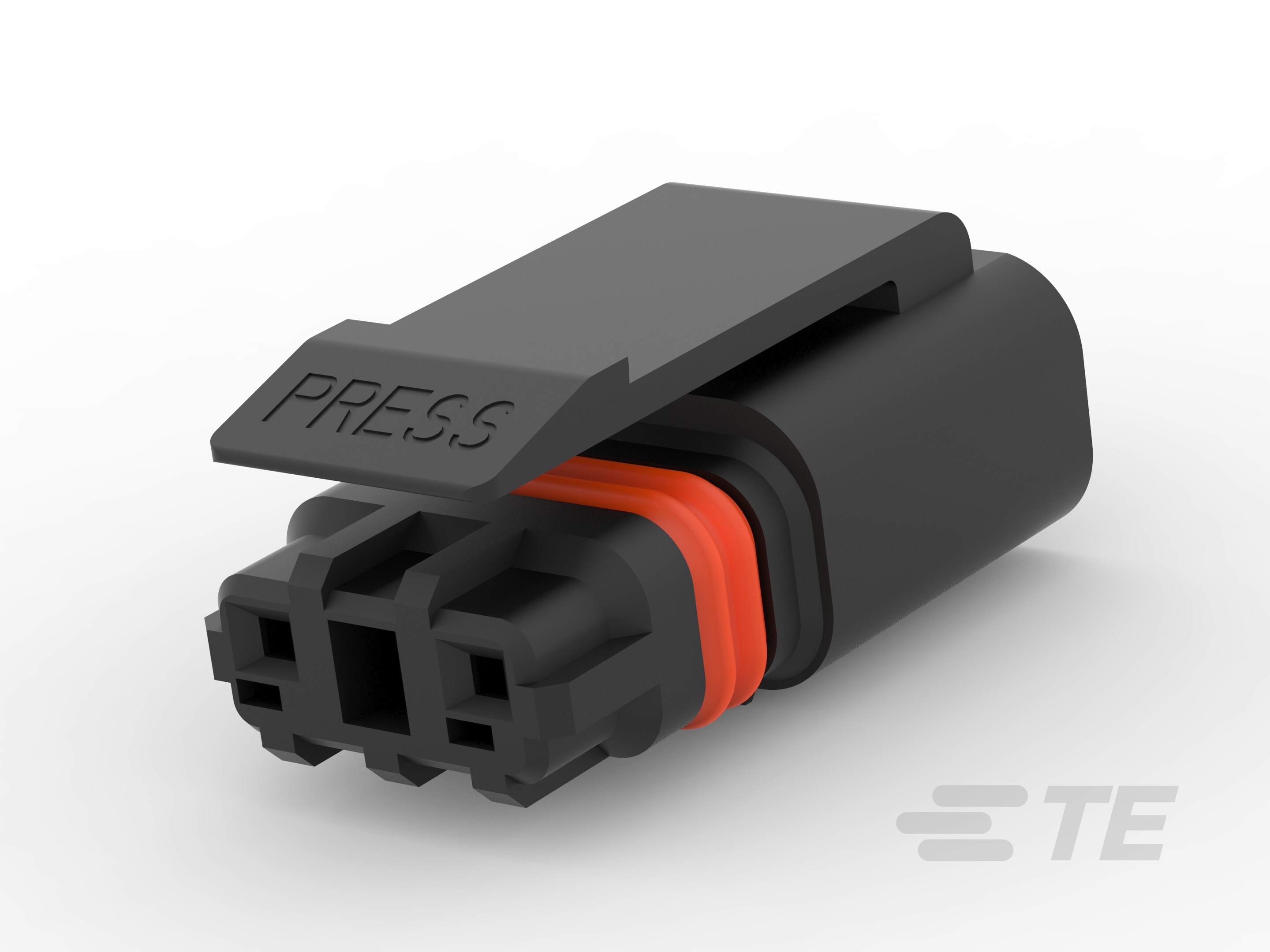

SlimSeal Miniature Plugs

SlimSeal Miniature Plugs-CAT-SL36-M6642

SlimSeal

|

SlimSeal 小型连接器

微型系列插头 - IP67 级连接器，能适应严苛环境。一种节省空间的解决方案，有两到三种位置结构。按压释放型弹簧闩可确保连接器接合牢靠。

电子版数据手册|

产品特性

位数 : 1, 2, 3
照明产品类型 : 连接器
线缆端接方法 : 压接
连接器系统 : 线到线
中心线（间距） : 2.5 mm [ .098 in ]

产品	TE 产品编号	文档	位数	中心线（间距）	电路应用	连接器安装类型
1P PLUG, MINIATURE WATERPROOF CONN.WHITE	1-2834074-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1	2.5 mm	电源和信号	电缆安装（自由悬挂）
2P PLUG, MINIATURE WATERPROOF CONN.WHITE	1-2834074-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2	2.5 mm	电源和信号	电缆安装（自由悬挂）
3P PLUG, MINIATURE WATERPROOF CONN,WHITE	1-2834074-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3	2.5 mm	电源和信号	电缆安装（自由悬挂）
1P PLUG, MINIATURE WATERPROOF CONN,BLACK	2-2834074-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1	2.5 mm	电源和信号	电缆安装（自由悬挂）
2P PLUG, MINIATURE WATERPROOF CONN,BLACK	2-2834074-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2	2.5 mm	电源和信号	电缆安装（自由悬挂）
3P PLUG, MINIATURE WATERPROOF CONN,BLACK	2-2834074-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3	2.5 mm	电源和信号	电缆安装（自由悬挂）
1P PLUG, MINIATURE WATERPROOF CONN,RED	3-2834074-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1	2.5 mm	电源和信号	电缆安装（自由悬挂）
2P PLUG, MINIATURE WATERPROOF CONN,RED	3-2834074-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2	2.5 mm	电源和信号	电缆安装（自由悬挂）
3P PLUG, MINIATURE WATERPROOF CONN,RED	3-2834074-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3	2.5 mm	电源和信号	电缆安装（自由悬挂）
1P PLUG, MINIATURE WATERPROOF CONN,GRAY	4-2834074-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1	2.5 mm	电源和信号	电缆安装（自由悬挂）
3P PLUG, MINIATURE WATERPROOF CONN,GRAY	4-2834074-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3	2.5 mm	电源和信号	电缆安装（自由悬挂）

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

照明连接器种类 插头/插座
照明产品类型 连接器
连接器系统 线到线
可密封是
连接器和端子端接到 电线和电缆

结构特性

行数 1
位数 1, 2, 3

电气特征

工作电压（最大值） (VAC) 400

主体特性

主要产品颜色白色
主要产品材料 热塑塑料

接触件特性

端子布局 直插式
端子额定电流（最大值） (A) 5

端接特性

线缆端接方法压接

机械附件

接合对准带有
连接器安装类型 电缆安装（自由悬挂）

壳体特性

中心线（间距） 2.5 mm [ .098 in ]

尺寸

线径 (AWG) 18 – 22

使用环境

工组温度范围 -40 – 105 °C [ -40 – 221 °F ]

操作/应用

电路应用 电源和信号

行业标准

UL 阻燃性等级 UL 94V-0
与已批准的标准产品兼容 UL 1977

包装特性

封装方法 零散零件

参考编号

TE 内部编号 CAT-SL36-M6642
