概述

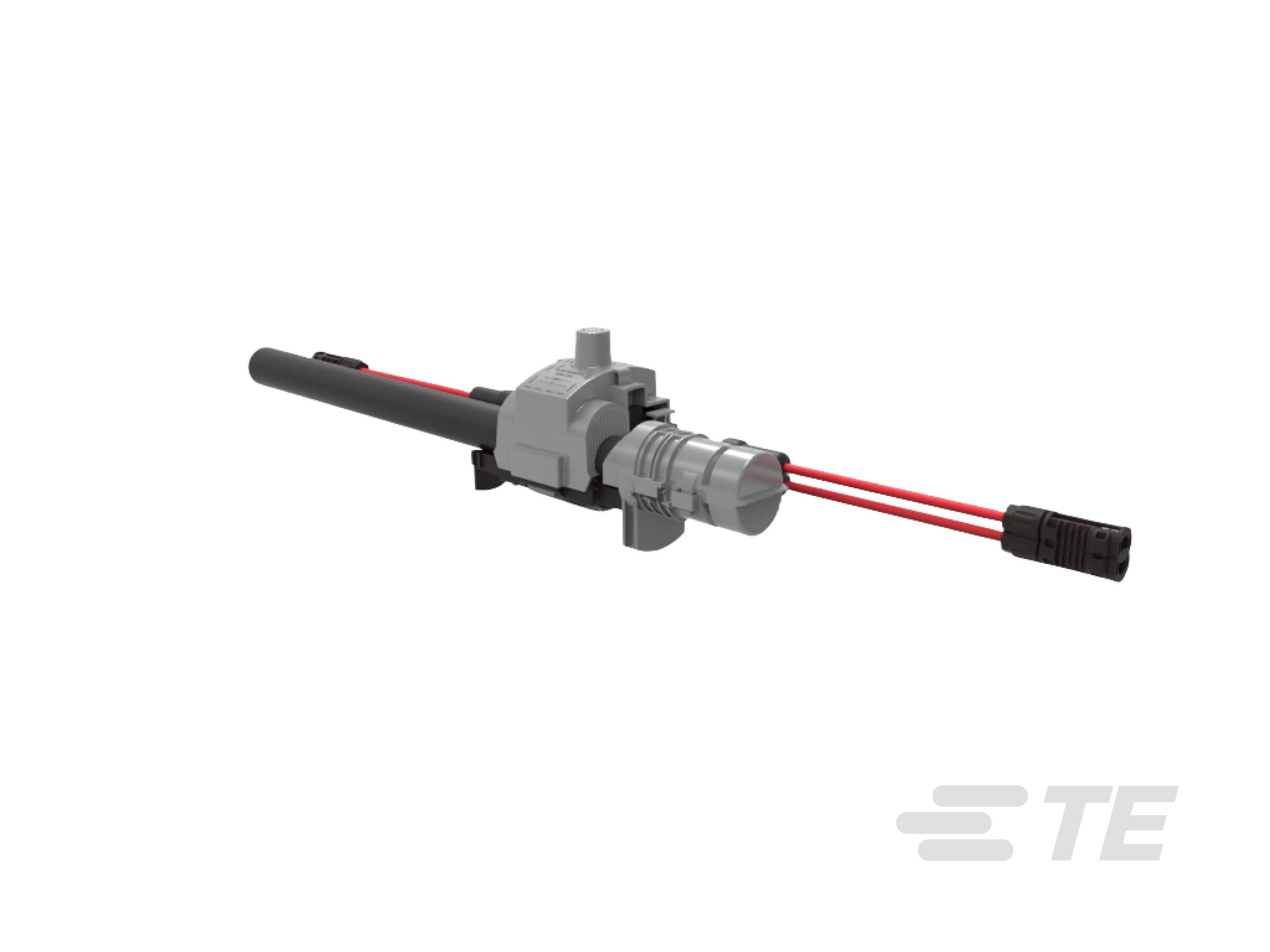

光伏 IPC 组件可提供即插即用功能,通过最高标准 UL/cUL9703 和 UL/cUL 486A/B 认证,可实现快速、易于安装且可靠的连接。

TE Connectivity (TE) 的光伏 IPC 组件 (SIPC) 随附出厂预装的双抽头或多抽头跳线,可提供精确的分接电缆校准功能, 支持在现场进行简单安全的安装。安装这款连接器不需要具备任何专业技能。



这款产品设计用于 250–1000 Kcmil 的干线总线范围,支持更大的阵列组且很少断开,从而显著节省了材料和劳动力成本。这些 SIPC 组件建立在经过现场验证、高度工程化的材料和组件的基础上,专门用于光伏发电场,可承受严苛的环境条件。它们足够坚固,可以在系统的整个生命周期内持续使用。


为了防止通电前的不安全连接并确保光伏连接器免受严苛环境的影响,SIPC 组件预装了我们的 SAFE-TE 连接器。它们能够抗紫外线、防护等级达到 IP-68 且可重复使用。

主要特性

  • 单个 SIPC 涵盖广泛的干线总线 (250-1000 kcmil)
  • 多抽头功能允许每个连接拥有更多跳线串,从而优化了 EBOS 架构
  • 实时灵活性支持在施工期间进行现场调整,确保项目按计划进行。
  • 配有 AFE-TE 端部密封帽,用于与主要 SIPC 组件集成的终端应用。
  • 工厂集成的多抽头线束增加了每个连接的跳线串数,并减少了现场安装组件的数量。
  1. TE 的光伏绝缘穿刺连接器 (SIPC) 安装视频(英文版)

我们的太阳能IPC组件SIPC旨在为光伏电缆提供保护、绝缘和高品质密封,从而实现快速、轻松、安全的电缆连接,符合cUL/UL标准。专为太阳能EBOS应用设计的坚固设计可提供安全、简单、可靠的连接。观看我们的视频,了解如何安装我们的SIPC连接器。

常见问题

问:安装光伏 IPC 组件 (SIPC) 是否需要持证电工?
:不需要,唯一要求是遵循每个产品随附的产品安装说明 (PII)。这种设计简化了安装过程。



:安装 SIPC 组件后是否需要任何维护?
:不需要,安装后无需维护。



问:安装期间是否提供 QA/QC 流程建议?
:TE 不提供 QA/QC 流程建议。但是,我们客户最常使用的程序不是将分接电缆连接到线束,而是先安装 SIPC 组件,然后让 QA/QC 团队在安装顶盖之前检查抗剪螺帽。



问:如果将 SIPC 安装在错误的位置,修复该问题的最有效方法是什么?
:TE 建议放弃现有的 SIPC 组件,确保将 SAFE-TE 密封帽安装在分接电缆的末端,并在正确的位置安装新的 SIPC。SIPC 组件对在分接电缆末端装有 SAFE-TE 连接器的电路不可见,因此如果安装在错误的位置,对系统的影响最小。



:SIPC 组件是否需要一尘不染的安装环境?
:不需要,SIPC 组件不需要一尘不染的环境。擦拭电缆以防止不必要的碎屑,然后按照产品安装说明 (PII) 中的指示进行安装即可。



:SIPC 连接在潮湿环境中是否不太可靠?
:在发货给客户之前,TE 会对每个 SIPC 连接器单独进行耐压测试。连接件密封紧密,水无法从外部进入,因此在使用 SIPC 时不会面临氧化风险。

:SIPC 组件是否在 UL 实验室进行了测试?
:是的,这款产品在 UL 实验室中经过了 UL 9703 和 UL 486A/B 标准的测试和认证。

:SIPC 组件是否适用于具有多个面板类型的项目?​
:是的,完全适用!SIPC-1000 具有令人印象深刻的灵活性,是管理不同面板类型的出色解决方案。由于 SIPC 组件可进行实时配置,因此支持在整个现场利用相同的连接器,从而简化了施工、减少了错误并显著降低了人工成本。然而,由于灵活性有限且零件编号众多,采用预制产品可能带来物流方面的挑战,这可能导致代价高昂的错误和延误。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 光伏连接器类型  绝缘穿刺连接器

  • 光伏连接器种类  穿刺

电气特征

  • 电压等级 (kV) 1.5 | ≤ 2

主体特性

  • 电缆颜色  白色 | 红色 | 黑色

尺寸

  • 线径 (AWG) 6 | 8 | 10

行业标准

  • 与机构/标准产品兼容  UL

产品供货情况

  • 产品供货情况  美洲

包装特性

  • 封装数量  12

参考编号

  • TE 内部编号 CAT-SIPC-UL
