概述
专门面向光伏电子光伏平衡系统 (EBOS) 应用的坚固设计,可提供安全、简单且可靠的连接。

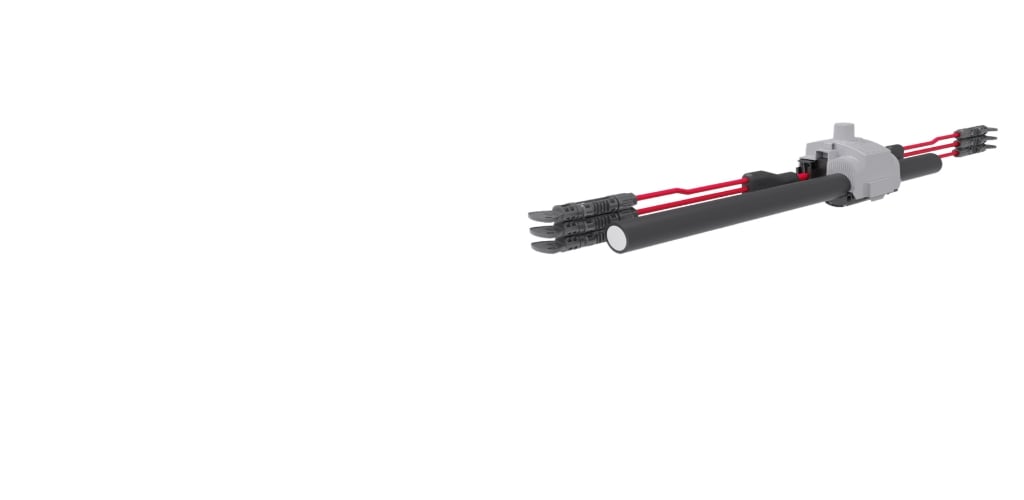

TE Connectivity (TE) 的光伏绝缘穿刺连接器 (SIPC) 可提供保护、绝缘和高质量密封,能够针对范围从 6 mm² 到 50 mm² 的光伏电缆提供快速、简单且安全的电缆连接。 工厂预装的双抽头或多抽头线束可提供出色的分接电缆对准功能,支持在现场进行简单安全的安装。安装这款连接器不需要具备任何专业技能。它设计用于适应 95-400 mm² 的干线总线范围,支持更大的阵列组且很少断开,从而显著节省材料和劳动力成本。



我们的 SIPC 组件建立在经过现场验证、高度工程化的材料和元件基础上。SIPC 240 和 400 是 IEC 61140:2001 定义的 II 类连接器,专为光伏发电厂设计,可承受严苛环境的考验。它们免维护,可以在系统的整个生命周期内持续使用。



为了在通电前提供安全连接并确保光伏连接器免受严苛环境的影响,SIPC 组件预装了我们的 SAFE-TE 连接器。SAFE-TE 端帽能够抗紫外线、防护等级达到 IP-68 且可重复使用。

主要特性

  • 覆盖 95 mm² 至 400 mm² 的各种干线总线电缆。
  • 实时可配置性和灵活性,支持在现场施工期间进行调整以保持项目进度。
  • 端部密封帽,用于与主要 SIPC 组件集成的终端应用。
  • 工厂集成的多抽头线束增加了每个连接的跳线串数,并减少了现场安装组件的数量,从而提高了可靠性并缩短了安装时间。
orange bar
orange bar
orange bar
  1. TE 的光伏绝缘穿刺连接器 (SIPC) 安装视频(英文版)

我们的太阳能IPC组件SIPC旨在为光伏电缆提供保护、绝缘和高品质密封,从而实现快速、轻松、安全的电缆连接,符合cUL/UL标准。专为太阳能EBOS应用设计的坚固设计可提供安全、简单、可靠的连接。观看我们的视频,了解如何安装我们的SIPC连接器。

常见问题

常见问答解答

问:TE 光伏 IPC (SIPC) 组件的电缆验收范围是多少?

答:我们的 SIPC 绝缘穿刺连接器涵盖从 95mm² 到 400mm² 的各种干线电缆,以及从 6mm² 到 35mm² 的分接线端。



问:这款连接器可以接受多少个跳线串输入?

答:以下是这款连接器可以接受的跳线串输入数:

  • 2 根跳线串 = SIPC 240 和 400 以及 SIPC240 和 400 - ES 带双抽头跳线组件
  • 4 根跳线串 = SIPC 240 和 400 以及 SIPC240 和 400,带四抽头跳线组件
  • 6 根跳线串 = SIPC 240 和 400 以及 SIPC240 和 400,带多抽头(6 点)跳线组件



问:这款连接器可以与哪些导体类型结合使用?

答:可以使用以下两种导体类型:

  • 干线总线线端 = AL/CU
  • 分接线端 = CU



问:可接受的工作温度是多少?

答:以下是 TE 的 SIPC 的工作温度:

  • 工作环境温度 = -40°C (-40°F) 至 55°C (131°F)
  • 连接器安装温度 = 0°C (32°F) 至 55°C (131°F)



问:TE 的 SIPC 光伏 IPC 组件的最大额定电流是多少?

答:工作环境温度为 -40°C (-40°F) 至 55°C (131°F) 时:

  1. 主干等级
    • 95 mm² 至 400 mm²  = 300 A
  2. 分接等级
    • 6mm²  CU 绞合 = 每个 35A
    • 10mm² CU 绞合 = 每个 50A
    • 16mm² CU 绞合 = 每个 70A
    • 25mm² CU 绞合 = 每侧 105A
    • 35mm² CU 绞合 = 每侧 150A



问:工厂集成的多抽头线束如何帮助加快安装过程?

答:工厂集成的多抽头线束减少了现场安装的元件数量并提高了可靠性。这也减少了安装时间和总成本。



问:SIPC 连接器是否适用于严苛环境条件?

答:适用,SIPC 240 和 400 连接器是符合 IEC 61140:2001 的 II 类连接器,专为承受严苛环境考验而设计。它们免维护,可在系统的整个生命周期内使用。



问:哪些功能可以确保 SIPC 组件的安全性和可靠性?

答:SIPC 组件配有 SAFE-TE 端帽,这些端帽抗紫外线、达到 IP-68 防护等级且可重复使用。它们还包括用于终端应用的端部密封帽。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 穿孔刀片基材  镀锡铜

  • 光伏连接器类型  绝缘穿刺连接器

  • 光伏连接器种类  穿刺

电气特征

  • 电压等级 (kV) 1.5

  • 额定电流 (A) 300

主体特性

  • 电缆颜色  红色, 黑色

尺寸

  • 线径 (mm²) 6, 10

行业标准

  • 与机构/标准产品兼容  IEC

产品供货情况

  • 产品供货情况  全球, 欧洲、中东和非洲

包装特性

  • 封装数量  12

其他

  • 电缆组件长度 (m) 240 – 400, 95 – 240

参考编号

  • TE 内部编号 CAT-SIPC-IEC
