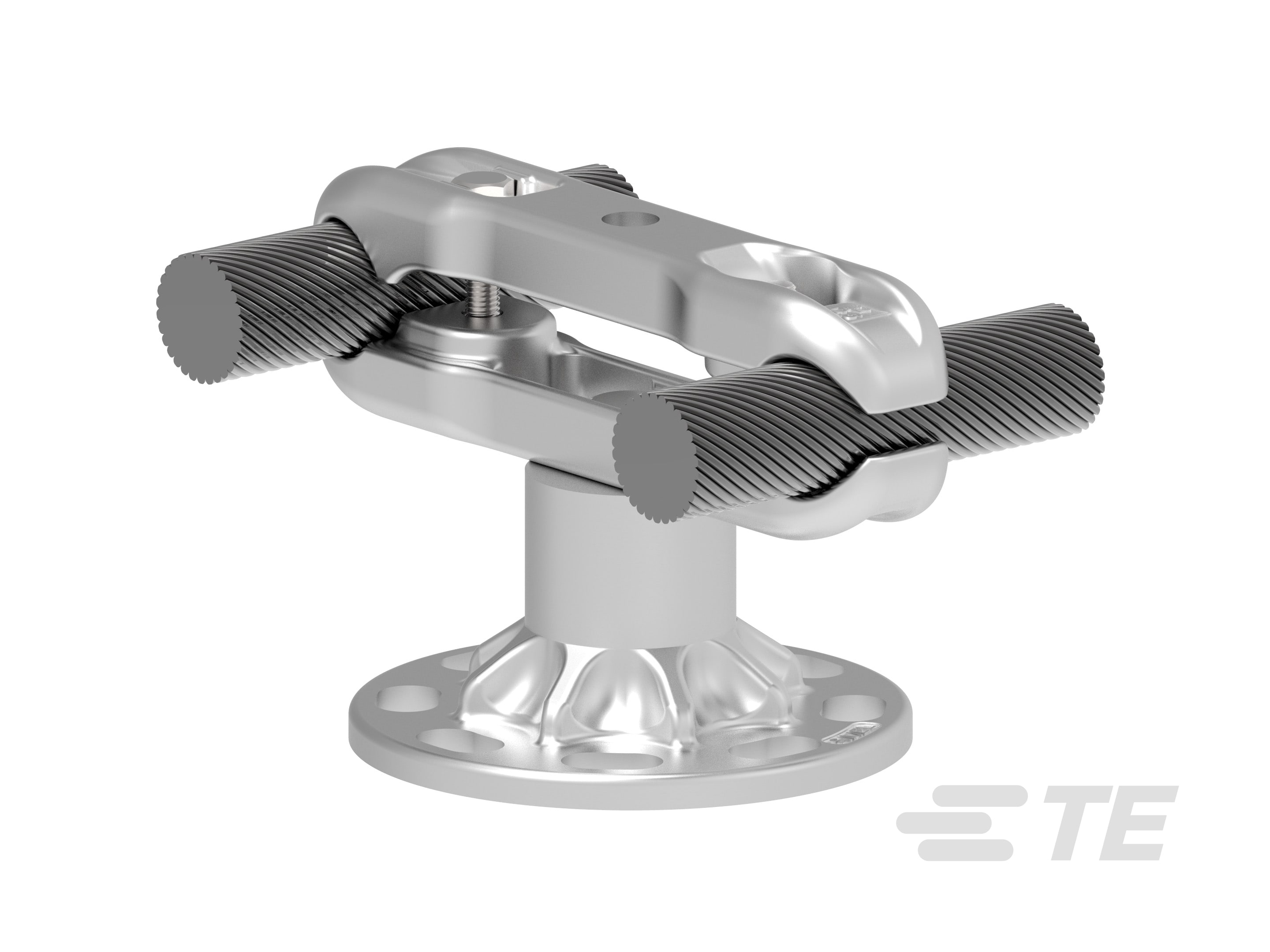

高压柔性电缆连接器

高压柔性电缆连接器-CAT-SIMAFLEX
  • SIMEL
|
  • SIMAFLEX
我们的 SIMAFLEX 高压柔性电缆连接器是超高压变电站固定夹和连接器，适用于交流和直流应用中的裸绞导线，同时提供公制和英制尺寸。
更多 更少
联系我们

产品特性

  • 机械式连接器产品类型 : 单芯导线支架 | 双导线束支撑 | 双金属板 | 平行凹槽夹具 | 接地箍筋 | 端子连接器 | 螺栓连接器 | 连接器

  • 安装技术 : 栓接

  • 电压等级 (kV): ≤ 550 | ≤ 500

  • 兼容导体材料 : 铜 | 铝 | 铝合金

  • 导体类型 : 柔性导线 | 母排 | 管 | 绞线 | 螺柱

概述

我们的 SIMAFLEX 高压柔性电缆连接器可在高达 500 kV（相对相电压）的交流和直流应用中实现柔性连接。 该系列包括机械支撑、引出、与终端设备（螺柱和垫）的连接、与刚性铝总线的过渡连接以及接地箍筋、垫片等附件。

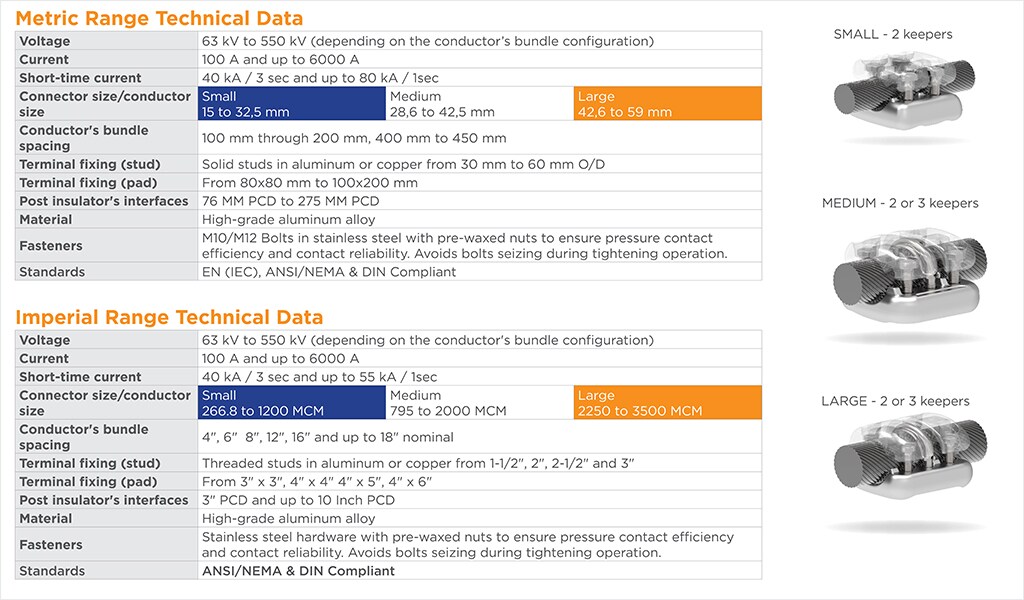

公制系列包括适用于 15 MM 到 59 MM O/D 的铝制绞线的连接器，以及与 80MM O/D 到 250MM O/D 的铝管导线的转接用连接器。

英制系列包括适用于 266.8 MCM (0.609”) 到 3500MCM (2.159”) 的铝制绞线的连接器，以及与 2.5” 到 6” 的铝管导线（NPS 和 EHPS 尺寸）的转接用连接器。

适用于单、双、三和四导线线束结构的连接产品提供适用于 100 MM (4”) 到 450 MM (18”) 的尺寸。

Gray bar

主要特性

  • 设计用于承受超高压 (EHV) 变电站的高机械应力
  • 可根据应用要求进行定制，同一个产品系列提供 2-3 个候选解决方案
  • 内部机械加工与防水螺栓结合，提供高电气性能。
  • 由于内部铸造部件品类丰富，可缩短交货周期
  • 可调连接器
SIMAFLEX 高压变电站连接器
Gray bar

观看网络研讨会

Gray bar

了解我们的高压变电站连接器系列

  • 变电站连接器

    我们的机械变电站连接器可用于刚性总线连接，适用架空铝制柔性导线。它们可替代多种类型的连接器，从而能缩短交货周期、消除浪费并提高变电站的性能。

常见问题

常见问题解答

问：TE 的 SIMABUS 和 SIMAFLEX 有什么区别？

答：我们的高压变电站连接器可分为两类：刚性总线（铝管）或柔性电缆（电缆导线）。SIMABUS 是用于刚性铝总线的连接器，而 SIMAFLEX 是用于柔性铝电缆的连接器。



问：SIMAFLEX 柔性电缆连接器的安装方法是什么？

答：我们的 SIMAFLEX 是用于铝缆的螺栓连接器，以及可用于铜导线的双金属套管。



问：SIMAFLEX 连接器涵盖的电压范围是多少？

答：我们的 SIMAFLEX 提供从 63 到 550 kV 的单一解决方案。



问：制造 SIMAFLEX 变电站连接器的标准是什么？

答：我们按照 IEC 和 ANSI/NEMA 标准制造和测试我们的 SIMAFLEX 连接器。就 ANSI/NEMA 标准而言，我们的连接器制造和测试均符合 ANSI CC1-2009 要求。可应要求提供测试报告和其他信息。



规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 螺钉尺寸  30 | 40 | 50 | 60

  • 安装技术  栓接

结构特性

  • 表观检查  否

  • 螺栓数量  1 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24

电气特征

  • 电压等级 (kV) ≤ 550 | ≤ 500

主体特性

  • 兼容导体材料  铜 | 铝 | 铝合金

  • 导体类型  柔性导线 | 母排 | 管 | 绞线 | 螺柱

  • 主要产品材料  铝 | 铝合金

  • 阻塞  是

尺寸

  • 内径范围 (in) 1.28 | 2.76

  • 兼容导体截面范围 - 主线 (mm²) 15 | 16 | 20.5 | 20.6 | 22.5 | 22.6 | 24.5 | 24.6 | 26.5 | 26.6 | 28.5 | 28.6 | 30.5 | 30.6 | 32 | 32.5 | 32.6 | 34.5 | 34.6 | 36.5 | 36.6 | 38.5 | 38.6 | 40.5 | 40.6 | 42.5 | 42.6 | 44.5 | 44.6 | 46.5 | 46.6 | 48.5 | 48.6 | 50.5 | 58.6 | 59 | 60.5 | 80 | 100 | 120 | 125 | 160 | 200 | 250

  • 内径范围 (mm) 32.5 | 70

  • 螺栓头尺寸（对边） (mm) 17 | 19

  • 内径范围 (mm) 32.5 | 70

  • 内径范围 (in) 1.28 | 2.76

  • 兼容导体直径范围 (AWG/kcmil) 1033.5 – 1200 | 1192.5 – 1300 | 2500 – 2500 | 3500 – 3500 | 477 – 556.5 | 795 – 927.2

  • 兼容的导体截面范围 (mm²) 185 – 300 | 300 – 400 | 400 – 630 | 420.1 – 479.9 | 553.9 – 626.2 | 626.3 – 698.8 | 800 – 1000 | 999.71 | 1600

  • 掌孔直径  14 | 14.3 | 14.5 | 15 | 16 | 18

操作/应用

  • 电源元件应用类型  变电站 | 室内使用 | 室外使用

  • 机械式连接器产品类型  单芯导线支架 | 双导线束支撑 | 双金属板 | 平行凹槽夹具 | 接地箍筋 | 端子连接器 | 螺栓连接器 | 连接器

行业标准

  • 与已批准的标准产品兼容  ANSI/NEMA CC1-2009 | IEC | IEC 62271-1 | NEMA

  • NEMA 间距（2 孔）  是

  • 与机构/标准产品兼容  IEC | NEMA

产品供货情况

  • 产品供货情况  亚洲（中国除外） | 全球 | 拉丁美洲 | 欧洲、中东和非洲 | 美洲

其他

  • 导体规格类型  AAC/AAAC | ACSR | AWG

参考编号

  • TE 内部编号 CAT-SIMAFLEX

相关资料

数据表/目录页
