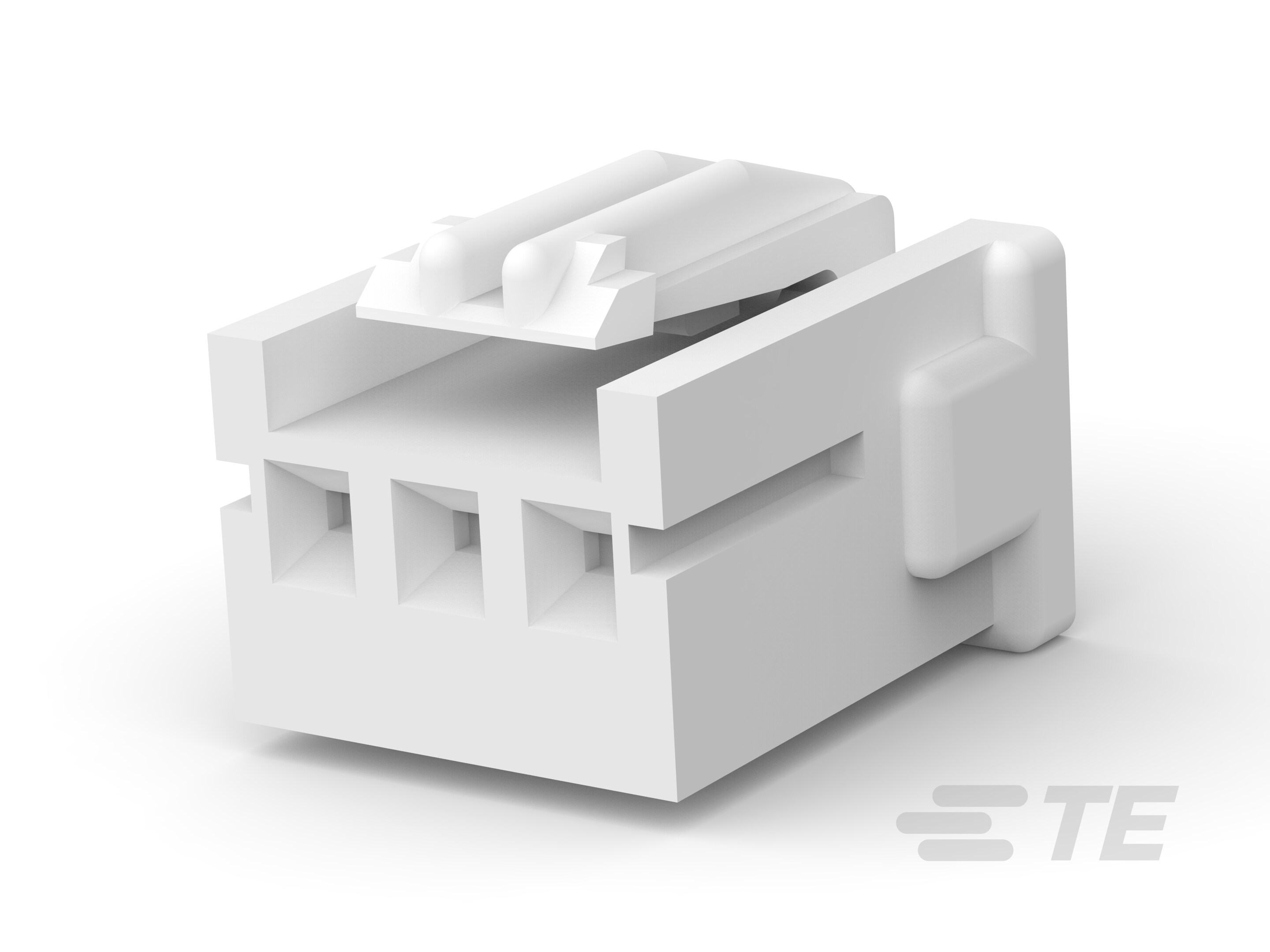

STD 温度信号双锁插头

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  外壳

• 连接器和壳体类型  插头

• 连接器系统  线到板, 线到线

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 位数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 18

• 行数  1, 2

• 工作电压 (VAC) 50, 250

• 工作电压 (VDC) 50, 250

• 主要产品颜色  土黄色, 红色, 绿色, 蓝色, 黄色, 黑色

• 端子类型  插座, 母端

• 端子布局  直插式

• 端子额定电流（最大值） (A) 3

• 线缆端接方法  压接

• 接合固定类型  锁闩, 锁闩

• PCB 安装固定  不带

• 面板安装特性  不带

• 应力消除  不带

• 接合固定  带有

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  66 尼龙, 66 尼龙, PA 66, 尼龙 6/6

• 中心线（间距）  2.5 mm [ .098 in ]

• 线径 (mm²) .326 – .518, .518

• 线径 (AWG) 20, 22 – 20

• 连接器高度 (mm) 9.1, 11.6

• 连接器高度 (in) .358, 7.5, 11

• 行间距  4.6 mm [ .181 in ]

• 连接器长度 (mm) 37.5, 38.97

• 连接器长度 (in) 1.474, 10, 11, 12.5, 15, 17.5, 20, 22.5, 25, 27.5, 30, 32.5, 35

• 工作温度范围  -30 – 105 °C [ -22 – 221 °F ]

• 电路应用  Signal, 电源和信号

• UL 阻燃性等级  UL 94V-0

• 灼热丝额定值  标准件 - 非灼热丝, 灼热丝

• 封装方法  Bag, 袋和盒

• 封装数量  100, 200, 300, 400, 600
