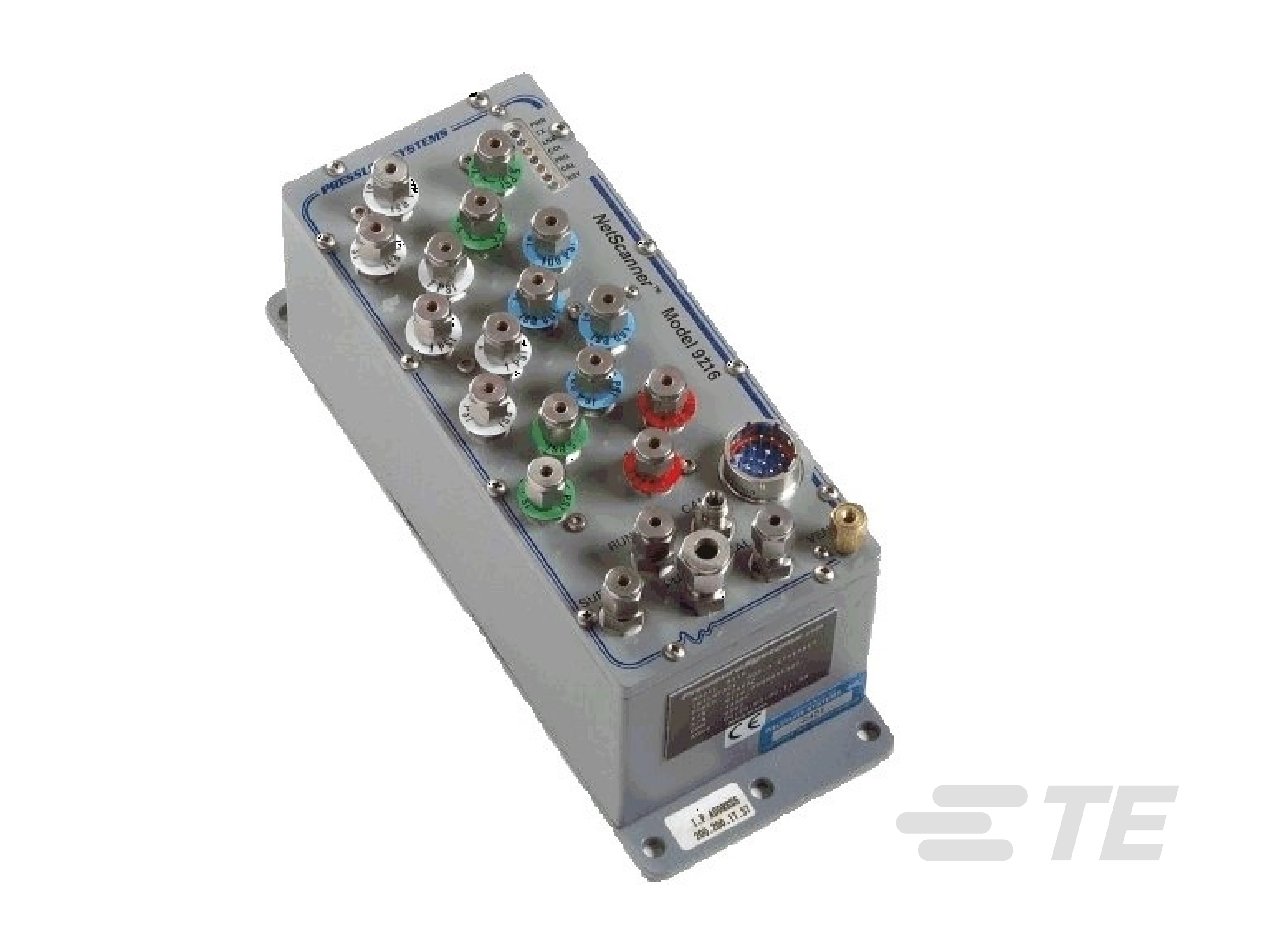

概述

每个可现场更换的压力传感器都包含一个温度传感器和 EEPROM, 用于存储校准数据以及传感器标识信息,例如压力范围、出厂校准日期和用户管理的上一个或下一个校准日期。微处理器使用来自 EEPROM 的数据来校正传感器偏移、量程、线性度和热误差。微处理器的数字温度补偿算法可将传统传感器补偿的传感器热误差降低 10 倍或更多。微处理器还控制整体歧管的致动,以便根据请求在线校准零点或量程。该功能几乎消除了传感器偏移漂移误差,使系统精度误差小于 ±0.05% FS(满量程)。

9216 系列扫描阀可使用多达三个并发扫描列表,以工程单位中高达每秒每信道 500 次测量的连续速率通过时间戳进行采样。工程单位内的压力数据通过支持 TCP 和 UDP 协议的自动协商 10 或 100 Mbit 以太网接口输出。9216 数据输出可包括从 9216 内部实际时钟、NTP 时钟或 IEEE 1588-2008 精密时间协议 (PTPv2) 大型主时钟派生的数据时间戳。



这款扫描阀配有称为 NUSS 的综合软件,该软件适用于兼容 PC 的计算机。我们的网站免费提供固件升级,可使用 NUSS 通过 9216 以太网接口将其下载到扫描阀。



这款智能压力扫描阀是 NetScanner 系统的一个元件。用于测量多种参数和使用相同命令集的多个 NetScanner 元件可以联网,形成分布式智能数据采集系统。

特色

  • 系统精确度:±0.05% FS
  • EU 吞吐率:500 Hz
  • IP66 等级外壳
  • IEEE 1588-2008 PTPv2 和 NTP 同步时钟
  • 自动启动功能

应用

  • 涡轮机械试验台
  • 风洞洞壁压力测量
常见问题

常见问答解答

问:NETSCANNER 9216 采用何种构造?

答:9216 将一体式压力传感器与微型数据采集系统相结合,是一款多信道压力扫描阀。微处理器与压力传感器的集成不仅使这款智能压力扫描阀外形紧凑,还提供了其他一些好处。这种预制性的压力采集方法可提升系统精度,与单个压力传感器不同,单个压力传感器只有在满足了诸多需考虑的要求和条件时,才能达到所述精度,特别是与温度影响和零点漂移有关的条件。9216 型以太网智能压力扫描阀以工程单位输出压力数据,对偏移、量程、线性度和温度影响进行数字补偿。一体式气动歧管可在微处理器控制下实现在线调零校准甚至量程校准功能。



问:压力扫描阀如何进行补偿?

答:硅压阻式压力传感器是成本低廉的微型压力传感元件,适合针对每个压力端口单独进行封装。但和大多数传感器一样,它们也受温度的影响。由于这些影响是可重复的,因此可通过针对温度和压力的传感器校准来表征和更正相关误差。每个硅压力传感器都与非易失性存储设备 (EEPROM) 和温度传感器一起封装在其自身的可现场更换的微型外壳中。传感器已针对指定的压力和温度范围进行了工厂校准。所得校准数据以及传感器的压力范围和序列号均存储在一体式 EEPROM 中。微处理器先利用这些信息来补偿传感器输出的偏移量、灵敏度、非线性度和热效应,然后再将压力数据传输给主机。如果更换传感器,微处理器将在通电时自动识别新的传感器,并从 EEPROM 中提取校准信息。



问:NETSCANNER 9216 是否包含内部时钟?

答:9216 包含用于保持系统日期和时间的内部实时时钟 (RTC)。此时钟出厂时初始化为 UTC0 时间。9216 还能将其内部 RTC 持续同步到 NTP 服务器或 IEEE 1588-2008 精密时间协议 (PTPv2) 主时钟(如果 9216 的网络上存在这些时钟并可访问)。在配置 9216 数据流时,数据样本可选择性地包括一个绝对时间戳,用于指示数据样本获取到的时间。还可以将 9216 数据流配置为在设定的绝对时间自主启动。这对于在不使用硬件触发信号的情况下通过大型 9216 配置同步启动数据流非常有用。



问:如何使用歧管?这种压力扫描阀是否具有调零校准和量程校准功能?

答:下载数据表,获取含大纲的完整概述。9216 型智能压力扫描阀采用了独特的歧管,可在线进行气动调零校准和量程校准,从而显著提高传感器的精度。该歧管可通过一个常规压力基准或按信道的独立压力基准(真实差压)来指定。这两种配置都具有内置的标准气动输入管线清洗和泄漏检查功能。该歧管采用专有的 O 形圈密封,可使用多年而不发生泄漏。如果需要,可使用常用工具现场更换 O 形环。



规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • DAQ 扫描仪产品类型  压力扫描仪

电气特征

  • 介质兼容性  干气

信号特征

  • 通道数  16

使用环境

  • 精确度 (% of FS) ±.05

行业标准

  • IP 等级  IP66

其他

  • 欧盟吞吐率 HZ  500

参考编号

  • TE 内部编号 CAT-SCS0014
