概述

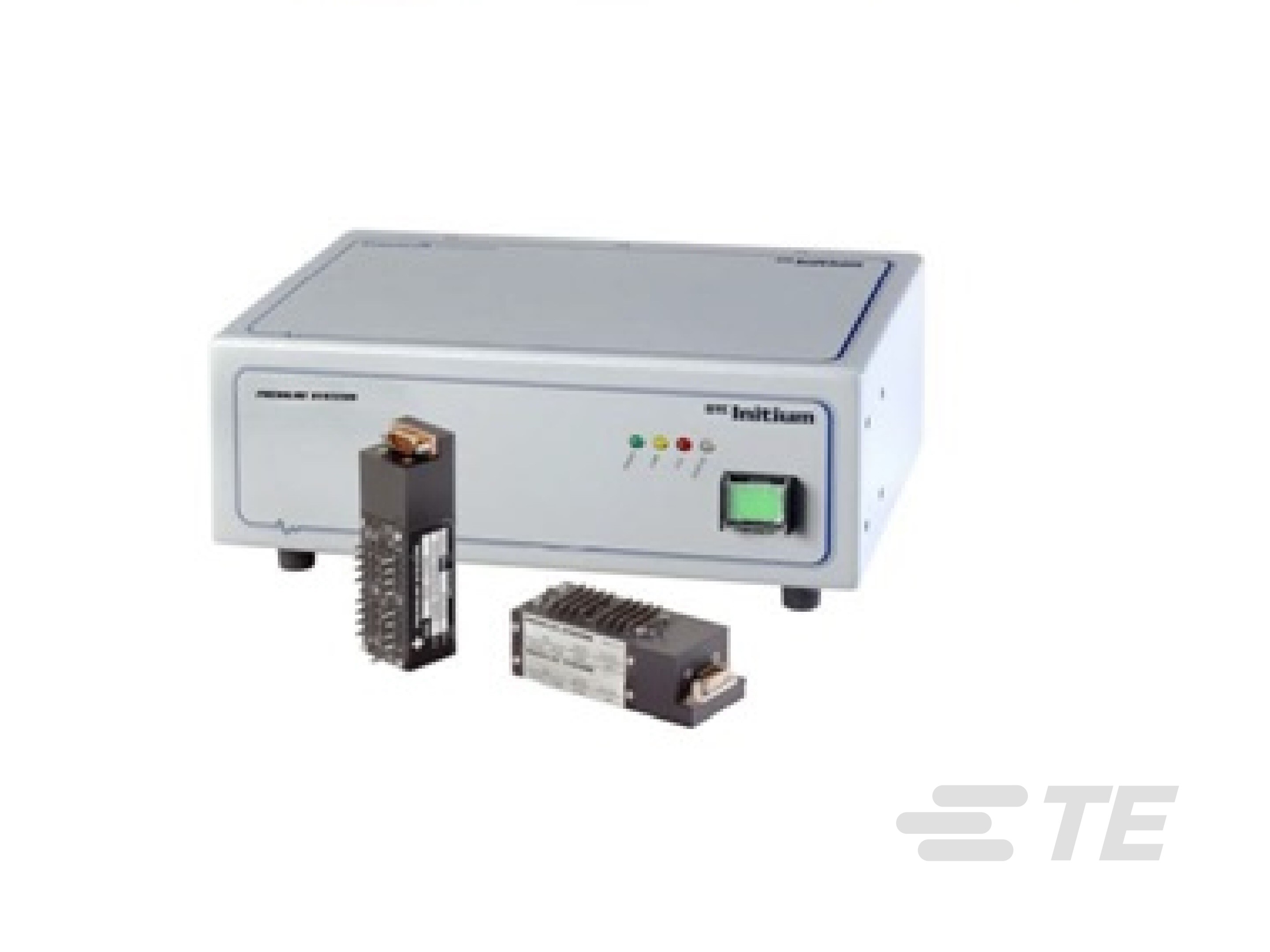

这一先进系统集中体现了 PSI 从电子压力扫描技术中消除原位校准的雄心壮志。 DTC Initium 系统将先进的模拟电路设计与 PSI 的创新数字温度补偿 (DTC) 技术相集成,无需在线量程校准,即可保持最佳精确度。这种专有技术采用独特的传感器安装工艺,能够精确测量桥路电阻,以便使用嵌入扫描阀内的个性化补偿算法实时校正热误差。因此该电子压力扫描系统仅在初始重新归零之后,便能在整个扫描阀工作温度下提供先进的精确度。

基于以太网的系统可直接连接多达 8 个 16、32 或 64 端口 DTC 扫描阀的任意组合,以实现多达 512 个通道的压力测量。多个系统可以联网,以满足更大的通道要求。DTC Initium 支持数据集的软件和硬件触发、用于时间关联的数据包 ID 标记,以及以每通道高达 1200 Hz 的速率(以工程单位表示)传输到主机的数据吞吐量。该系统还支持其他复杂的 DTC 扫描阀功能,包括可编程的错位功能和内部歧管位置传感。该系统将采用 +18 至 36 VDC 的单稳压电源运行。借助 DTC Initium 系统中随附的以 Visual Basic 编写的基于 Windows® 的实用软件,用户能够配置采集参数,例如采样率、平均和热更新率。它还提供诊断工具,如精确度、通道串扰和泄漏检查程序。该实用程序软件还有助于通过以太网将固件升级下载到系统,这些固件可通过 www.TE.com/sensorsolutions 免费获得。

优势

  • 支持多达 512 个压力通道
  • 重新归零后精确度为 ±0.05% FS
  • 每信道吞吐量为 1200 Hz
  • 容量采用工程单位计量
  • 自动设定 10/100 Base-T 以太网接口
  • 综合性应用实用工具软件
orange bar

应用

  • 工业空气动力学
  • 建筑工程研究
  • 小型风洞研究
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • DAQ 扫描仪产品类型  数据采集系统

电气特征

  • 介质兼容性  干气

信号特征

  • 通道数  512

使用环境

  • 精确度 (% of FS) ±.05

其他

  • 欧盟吞吐率 HZ  1200

参考编号

  • TE 内部编号 CAT-SCS0010
