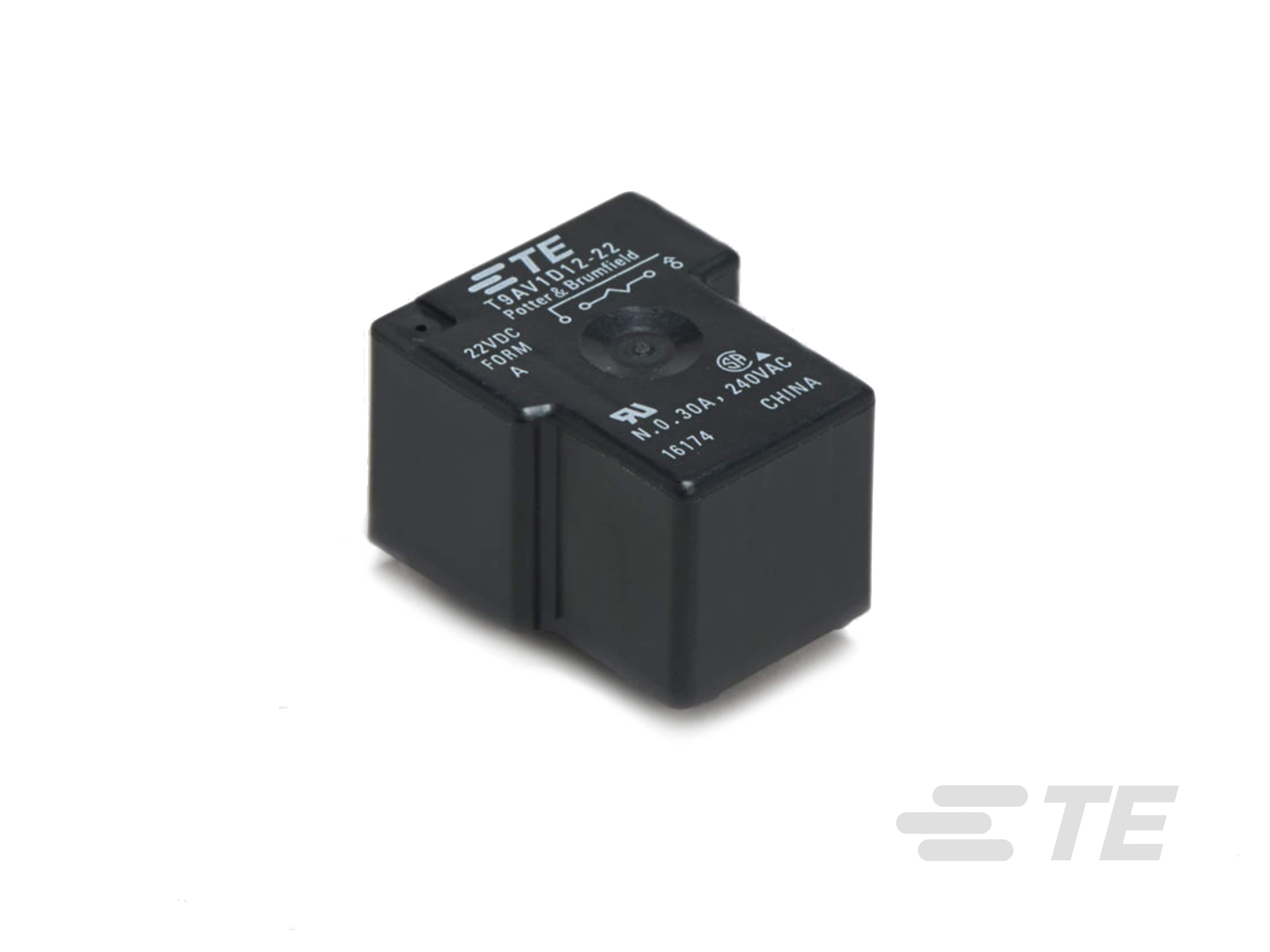

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 功率继电器类型  标准

  • 继电器连接类型  PCB 焊针, 端子

  • 端子配置  快速连接端子

  • 输出类型  交流

  • 外壳类型  塑料防尘盖, 密封

结构特性

  • 输出开关  随机

电气特征

  • 端子极限断开电流 (A) 15, 20, 30

  • 线圈励磁系统  单稳态、直流

  • 线圈功率额定值类 (mW) 1000, 800 – 1000

  • 线圈功率额定值类 (VA) .5 – 1

  • 线圈功率额定值(直流) (mW) 900, 1000

  • 线圈电阻 (Ω) 25, 81, 144, 155, 225, 324, 380, 576, 660, 2304, 2560, 12100

  • 线圈特性  UL 线圈绝缘类 F

  • 线圈电压额定值 (VDC) 5, 9, 12, 15, 18, 22, 24, 48, 110

  • 端子开关负载(最小值)  1000mA @ 5V, 1A @ 5V

  • 端子开关电压(最大值) (VAC) 277

  • 端子开关电压(最大值) (VDC) 28, 30

  • 端子电压额定值 (VAC) 277

  • 端子电压额定值 (VDC) 30, 9

  • 端子和线圈间绝缘初始电介质 (Vrms) 2500

  • 输出电流(最小值) (A) 1

  • 输出电压额定值(交流继电器) (Vrms) 0 – 240

  • 端子极限连续电流 (A) 15, 20, 30

  • 端子和线圈间绝缘漏电  6.36 mm [ .25 in ]

  • 端子极限关合电流 (A) 15, 20, 30

  • 输出电压(最大值) (V) 240, 277

  • 端子和线圈间绝缘初始电介质 (V) 2500

  • 绝缘初始电阻 (MΩ) 1000

  • 相邻端子间绝缘初始电介质 (Vrms) 1500

  • 输出电流额定值 (Arms) 0 – 10, 0 – 15, 0 – 20, 0 – 30

  • 绝缘漏电类 (mm) 3 – 5.5, 5.5 – 8

  • 线圈功率额定值 (W) .9, 1

  • 端子极限短时电流 (A) 15, 20, 30

  • 打开端子间绝缘初始电介质 (Vrms) 1500

  • 驱动系统  DC

  • 线圈电流 (A) .009, .019, .021, .037, .042, .049, .056, .067, .076, .083, .111, .2

  • 输出电流额定值 (A) 0 – 10, 0 – 15, 0 – 20, 0 – 30

  • 线圈/端子间绝缘初始电介质类 (V) 1500 – 2500

主体特性

  • 主要产品颜色  黑色

  • 封装种类  面板安装

  • 产品重量 (g) 26, 33

  • 产品重量 (oz) .918, 1.164

  • 绝缘特性  端子和线圈间 6000 V 初始浪涌耐电压

接触件特性

  • 端子排列方式  1 Form A (NO), 1 Form B (NC), 1 Form C (CO)

  • 端子电流类 (A) 16, 20 – 30

  • 端子额定电流(最大值) (A) 15, 20, 30

  • 端子材料  AgCdO, AgSnOInO

  • 端子极数  1

  • 开关排列  (2) x 1 Form C, 1 Form A (SPST-NO)

  • 端子电镀材料  AgCdO, AgSnO

机械附件

  • 产品安装类型  印刷电路板, 平板天线

  • 产品安装特性类型  带安装槽的法兰

尺寸

使用环境

  • 工作温度范围  -55 – 85 °C [ -67 – 185 °F ]

  • 环境温度类 (°C) 70 – 85

  • 环境温度(最大值) (°C) 85

  • 环境温度(最大值) (°F) -40, 185

包装特性

  • 封装方法  Tray, 包装, 盒和托盘, 线束

其他

  • 焊接工艺  波峰焊接

参考编号

  • TE 内部编号 CAT-SCH691-T1
