规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

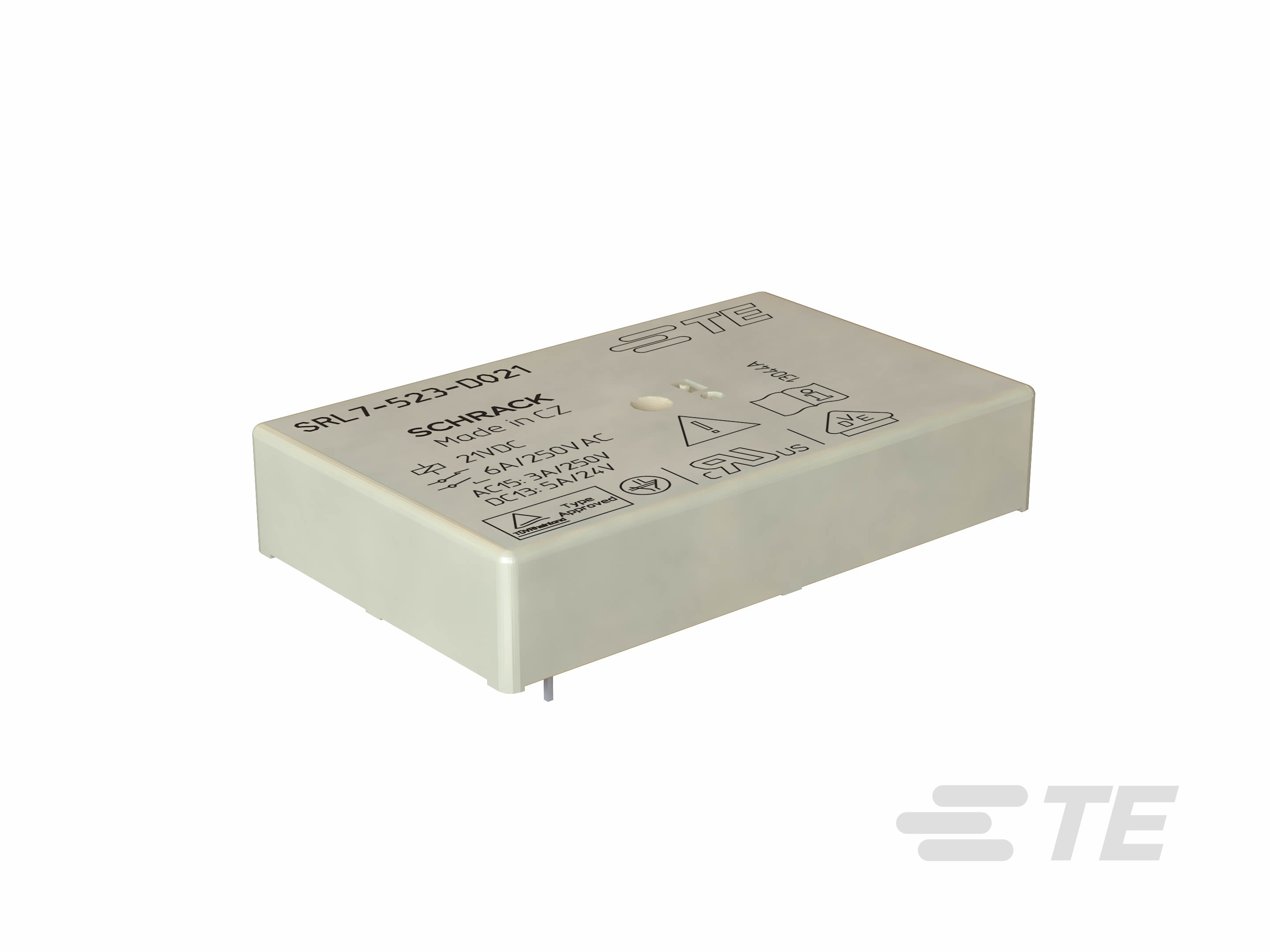

  • 继电器和接触器类型  强制导向继电器

结构特性

  • 端子极数  7

  • 端子排列方式  5 Form A (NO) + 2 Form B (NC)

电气特征

  • 打开端子间绝缘初始电介质 (Vrms) 1000

  • 端子极限短时电流 (A) 25

  • 线圈电阻 (Ω) 206, 463, 630, 820

  • 相邻端子间绝缘初始电介质 (Vrms) 2500, 4000

  • 端子极限连续电流 (A) 6

  • 端子开关负载(最小值)  10mA @ 5V

  • 端子开关电压(最大值) (VAC) 400

  • 端子开关电压(最大值) (VDC) 250

  • 端子极限断开电流 (A) 6

  • 端子极限关合电流 (A) 25

  • 触点额定电流 (A) 6

  • 线圈电压额定值 (VDC) 12, 18, 21, 24

  • 端子电压额定值 (VAC) 250

  • 线圈功率额定值(直流) (W) .7

  • 端子和线圈间绝缘初始电介质 (Vrms) 2500, 4000

主体特性

  • 产品重量 (g) 33, 40

  • 产品重量 (oz) 1.164, 1.411

  • 外壳类型  抗焊剂自动焊接

接触件特性

  • 端子材料  AgSnO2

端接特性

  • 干线端接和连接类型  焊针

  • 线圈端接和连接类型  焊针

机械附件

  • 产品安装类型  板安装

尺寸

  • 产品宽度  33.8 mm [ 1.33 in ]

  • 端子和线圈间绝缘间隙  5.5 mm [ .217 in ]

  • 产品高度 (mm) 10.8, 11.5

  • 产品高度 (in) .425, .452

  • 端子和线圈间绝缘漏电 (mm) 3, 4, 5.5

  • 端子和线圈间绝缘漏电 (in) .217

  • 产品长度  54.45 mm [ 2.14 in ]

使用环境

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

  • 环境保护类别  RTII

  • 环境温度(最大值)  85 °C [ 185 °F ]

操作/应用

  • 电流类型  DC

  • 线圈励磁系统  单稳态

产品供货情况

  • 产品供货情况  全球

包装特性

  • 封装方法  盒和托盘

其他

  • 环境温度类 (°C) 70 – 85

  • 线圈功率额定值类 (W) .6 – .8

  • 端子电流类 (A) 5 – 10

  • 高度类(机械) (mm) 10 – 11, 11 – 12

  • 长度类(机械) (mm) 50 – 60

  • 宽度类(机械) (mm) 30 – 40

参考编号

  • TE 内部编号 CAT-SCH691-SR1E
