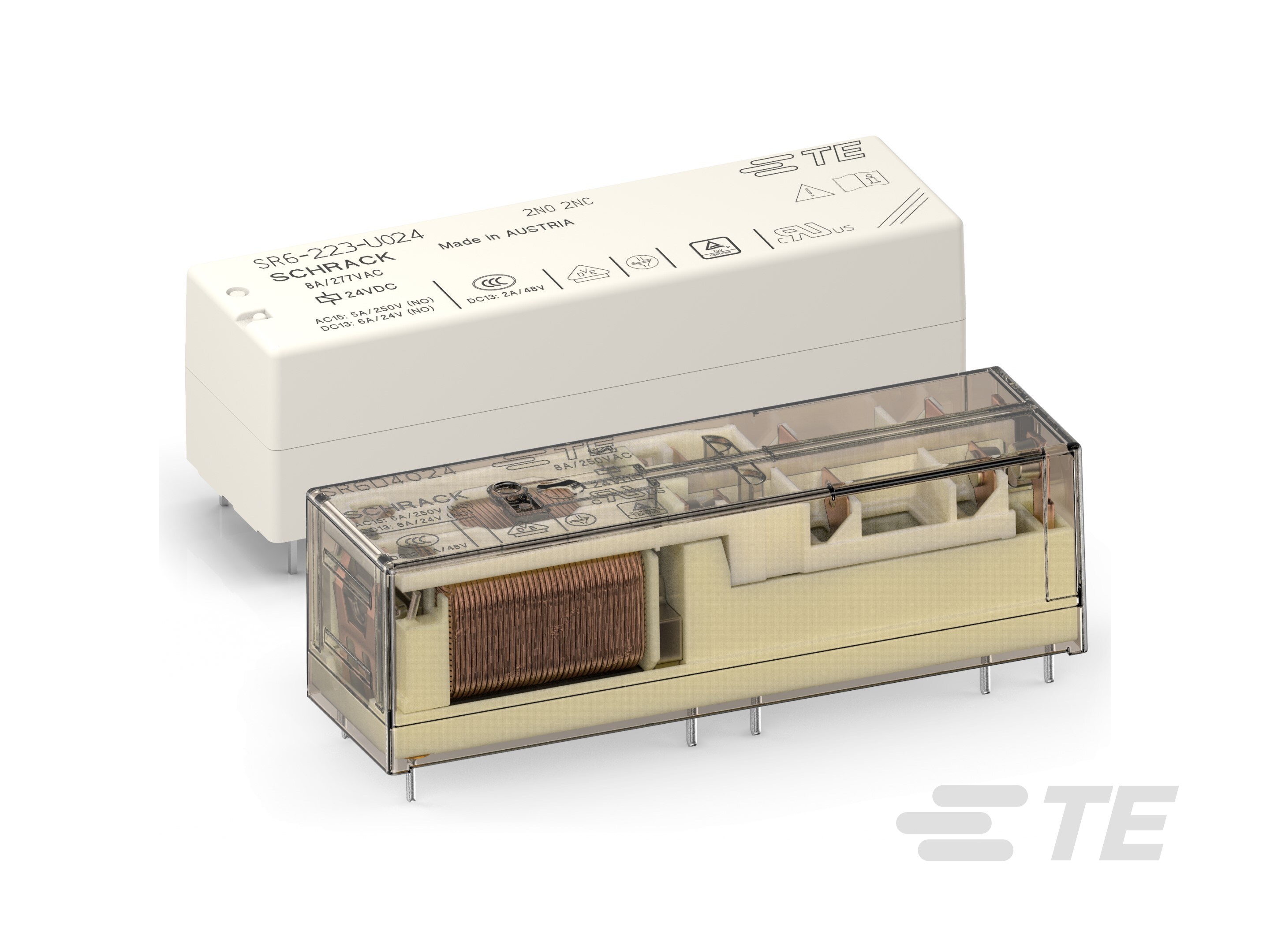

4个接点的强制导向继电器

请查看产品文档或联系我们以了解最新的机构审批信息。

• 继电器和接触器类型  强制导向继电器

• 端子极数  4

• 端子排列方式  2A (NO) + 2B (NC) | 3A (NO) + 1B (NC)

• 线圈电阻 (Ω) 120 | 480 | 1047 | 1920 | 10080 | 22000

• 相邻端子间绝缘初始电介质 (Vrms) 3000

• 端子开关负载（最小值）  10mA @ 5V | 1mA @ 5V

• 打开端子间绝缘初始电介质 (Vrms) 1500

• 端子开关电压（最大值） (VAC) 400

• 端子开关电压（最大值） (VDC) 300

• 触点额定电流 (A) 8

• 线圈电压额定值 (VDC) 12 | 24 | 48 | 110

• 端子电压额定值 (VAC) 250 | 277

• 线圈功率额定值（直流） (W) .55 | 1.2

• 端子和线圈间绝缘初始电介质 (Vrms) 4000

• 主要产品颜色  土黄色

• 产品重量 (g) 29.5 | 30

• 产品重量 (oz) 1.041 | 1.058

• 外壳类型  支持抗焊剂自动焊接且可清洗

• 端子材料  AgSnO2

• 干线端接和连接类型  焊针

• 线圈端接和连接类型  焊针

• 产品安装类型  板安装

• 产品宽度  16.5 mm [ .65 in ]

• 产品高度 (mm) 15.7 | 16.5

• 产品高度 (in) .618 | .649

• 端子和线圈间绝缘漏电 (mm) 5.5 | 5.6

• 端子和线圈间绝缘漏电 (in) .217 | .22

• 产品长度  55 mm [ 2.165 in ]

• 端子和线圈间绝缘间隙 (mm) 5.5 | 5.6

• 端子和线圈间绝缘间隙 (in) .217 | .22

• 工组温度范围 (°C) -40 – 85 | -25 – 70

• 工组温度范围 (°F) -40 – 185 | -13 – 158

• 环境保护类别  RTIII

• 环境温度（最大值） (°C) 70 | 85

• 环境温度（最大值） (°F) 158 | 185

• 焊接工艺  支持波峰焊接

• 线圈励磁系统  单稳态

• 产品供货情况  全球

• 封装方法  盒和管 | 纸箱和纸管

• 端子电流类 (A) >5 – ≤10

• 线圈功率额定值类 (W) >.3 – ≤.6 | >1 – ≤1.5

• Height Class (Mechanical) (mm) >14 – ≤16 | >16 – ≤22

• Height Class (Mechanical) (in) >.551 – ≤.63 | >.63 – ≤.866

• Length Class (Mechanical)  >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

• Width Class (Mechanical)  >16 – ≤22 mm [ >.63 – ≤.866 in ]
