规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

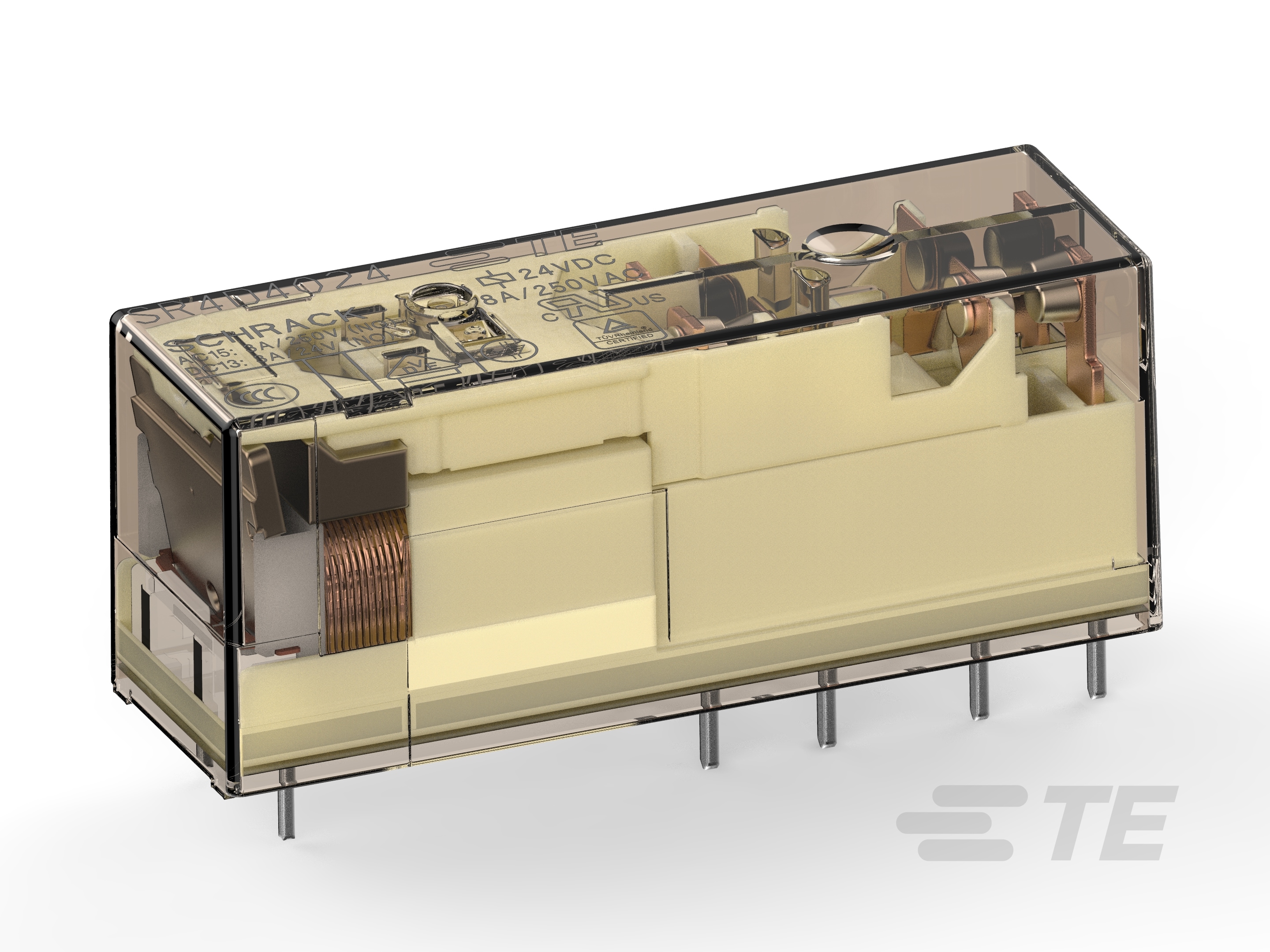

  • 继电器和接触器类型  强制导向继电器

结构特性

  • 端子极数  4

  • 端子排列方式  2A (NO) + 2B (NC), 3A (NO) + 1B (NC)

电气特征

  • 打开端子间绝缘初始电介质 (Vrms) 1500

  • 端子极限短时电流 (A) 8

  • 线圈电阻 (Ω) 31, 45, 101, 180, 281, 405, 551, 720, 2880, 15125

  • 相邻端子间绝缘初始电介质 (Vrms) 2500

  • 端子极限连续电流 (A) 8

  • 端子开关负载(最小值)  10mA @ 5V

  • 端子开关电压(最大值) (VAC) 400

  • 端子极限断开电流 (A) 8

  • 线圈电流 (A) .007, .017, .033, .038, .044, .053, .067, .089, .133, .161

  • 端子极限关合电流 (A) 8

  • 触点额定电流 (A) 8

  • 线圈电压额定值 (VDC) 5, 6, 9, 12, 15, 18, 21, 24, 48, 110

  • 端子电压额定值 (VAC) 250

  • 线圈功率额定值(直流) (W) .8

  • 端子和线圈间绝缘初始电介质 (Vrms) 4000

主体特性

  • 产品重量 (g) 16, 30

  • 产品重量 (oz) .5644, 1.058

  • 外壳类型  支持抗焊剂自动焊接且可清洗

接触件特性

  • 端子材料  AgSnO2

端接特性

  • 干线端接和连接类型  焊针

  • 线圈端接和连接类型  焊针

机械附件

  • 产品安装类型  板安装

尺寸

  • 产品宽度  13.1 mm [ .511 in ]

  • 端子和线圈间绝缘间隙  10 mm [ .394 in ]

  • 产品高度  16.6 mm [ .649 in ]

  • 端子和线圈间绝缘漏电  10 mm [ .394 in ]

  • 产品长度  40.1 mm [ 1.57 in ]

使用环境

  • 工组温度范围  -25 – 70 °C [ -13 – 158 °F ]

  • 环境保护类别  RTIII

  • 环境温度(最大值)  70 °C [ 158 °F ]

操作/应用

  • 电流类型  DC

  • 线圈励磁系统  单稳态

产品供货情况

  • 产品供货情况  亚洲, 全球

包装特性

  • 封装方法  Tube, 盒和管

其他

  • 环境温度类 (°C) 50 – 70

  • 线圈功率额定值类 (W) .6 – .8

  • 端子电流类 (A) 5 – 10

  • 高度类(机械) (mm) 15 – 20

  • 长度类(机械) (mm) 40 – 50

  • 宽度类(机械) (mm) 12 – 16

参考编号

  • TE 内部编号 CAT-SCH691-SR1A
