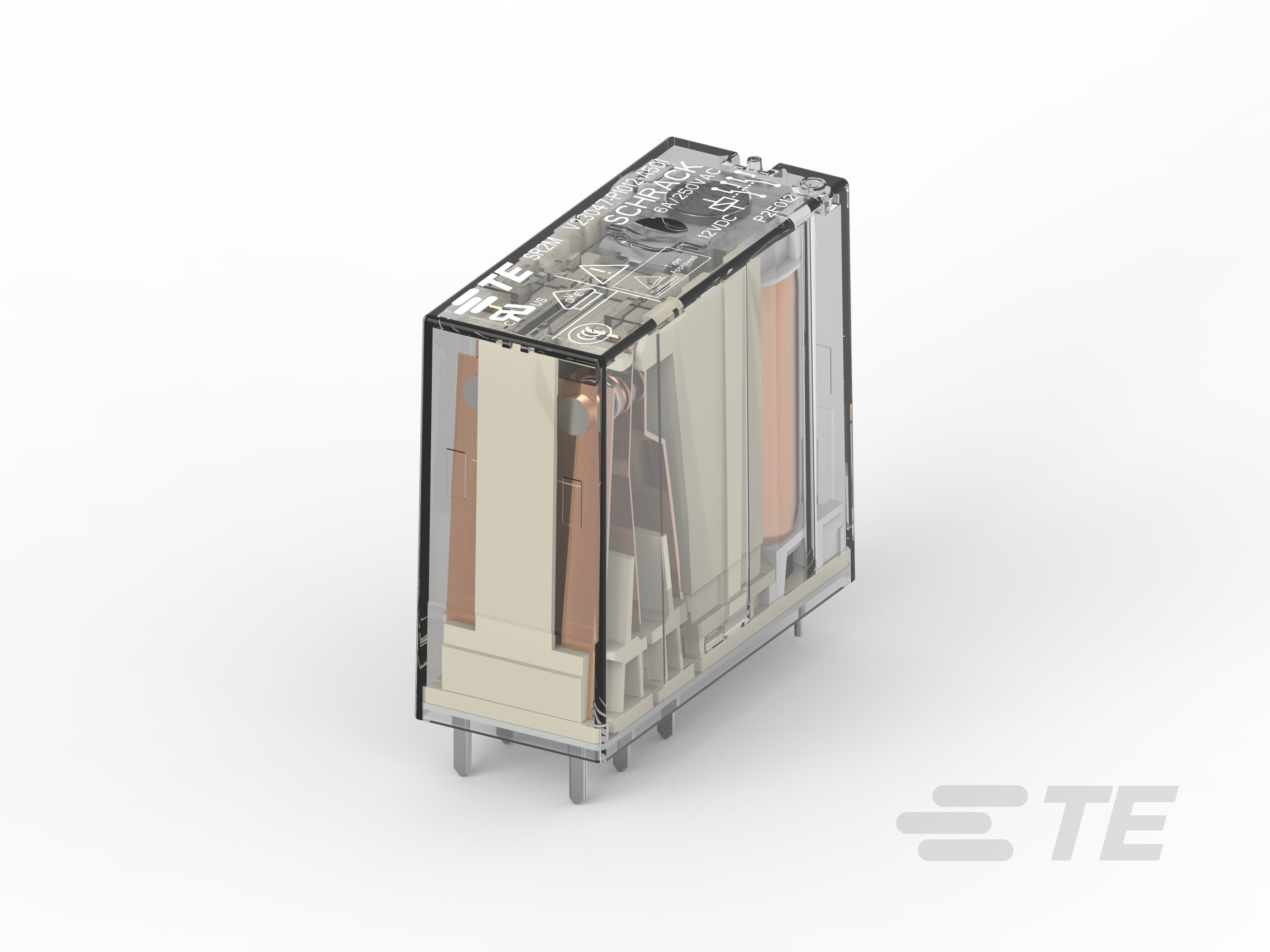

2个接点的强制导向继电器

请查看产品文档或联系我们以了解最新的机构审批信息。

• 继电器和接触器类型  强制导向继电器

• 端子极数  2

• 端子排列方式  1 Form A (NO) + 1 Form B (NC) | 2 Form C DPDT-CO

• 线圈电阻 (Ω) 36 | 51 | 116 | 206 | 321 | 483 | 630 | 823 | 1851 | 3291 | 17285

• 相邻端子间绝缘初始电介质 (Vrms) 3000

• 端子极限连续电流 (A) 6 | 8

• 端子开关负载（最小值）  10mA @ 5V

• 打开端子间绝缘初始电介质 (Vrms) 1500

• 端子开关电压（最大值） (VAC) 400

• 端子极限短时电流 (A) 6 | 8 | 15

• 端子极限断开电流 (A) 6 | 8

• 端子极限关合电流 (A) 6 | 8 | 15

• 触点额定电流 (A) 6

• 线圈电压额定值 (VDC) 5 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 36 | 48 | 110

• 端子电压额定值 (VAC) 250

• 线圈功率额定值（直流） (W) .7

• 端子和线圈间绝缘初始电介质 (Vrms) 4000

• 产品重量 (g) 20

• 产品重量 (oz) .705 | .706

• 外壳类型  支持抗焊剂自动焊接 | 支持抗焊剂自动焊接且可清洗

• 端子材料  AgNi

• 干线端接和连接类型  插座插针 | 焊针

• 线圈端接和连接类型  插座插针 | 焊针

• 产品安装类型  插座安装 | 板安装

• 端子和线圈间绝缘间隙  8 mm [ .315 in ]

• 产品宽度  12.6 mm [ .496 in ]

• 产品高度  25.5 mm [ 1 in ]

• 端子和线圈间绝缘漏电  8 mm [ .315 in ]

• 产品长度  29 mm [ 1.141 in ]

• 工组温度范围  -40 – 70 °C [ -40 – 158 °F ]

• 环境保护类别  RTII | RTIII

• 环境温度（最大值）  70 °C [ 158 °F ]

• 线圈励磁系统  单稳态

• 电流类型  DC

• 产品供货情况  全球

• 封装方法  Tube | 盒和管

• 端子电流类 (A) >5 – ≤10

• 线圈功率额定值类 (W) >.6 – ≤1

• Height Class (Mechanical)  >22 – ≤27 mm [ >.866 – ≤1.063 in ]

• Length Class (Mechanical)  >22 – ≤33 mm [ >.866 – ≤1.299 in ]

• Width Class (Mechanical)  >11 – ≤14 mm [ >.433 – ≤.551 in ]
