概述

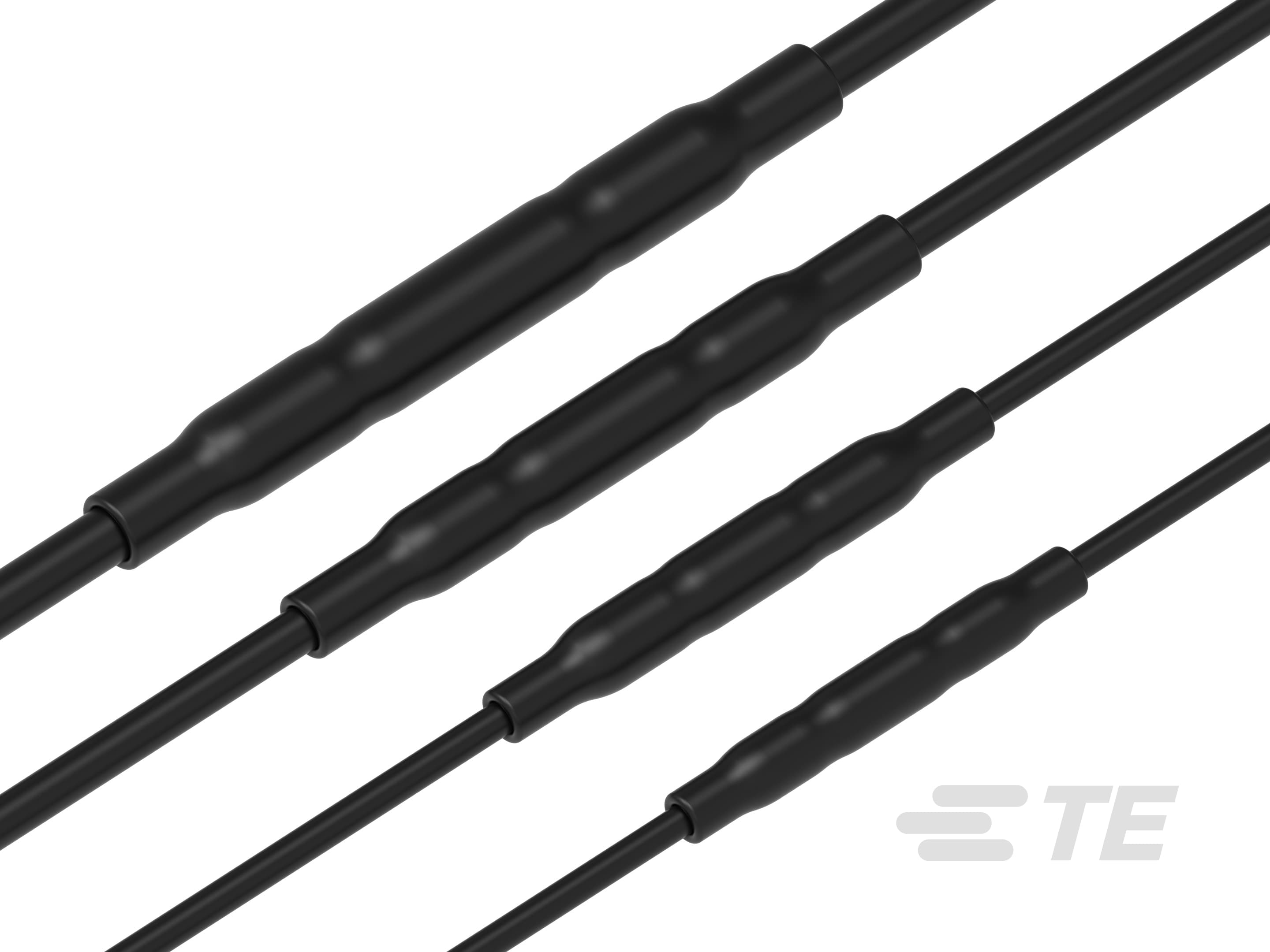

由独特材料配方制成的 EPDM 弹性体的夹持力与高性能的密封剂相结合,形成了可靠的防水绝缘套管,它获得 UL 认证和 CSA 认证,适合采用直插式压缩连接器或力矩螺栓连接器的直埋式应用。 此外,TE 的 Rayvolve 套件非常适合在其他应用中用于性能评估:风力涡轮机、住宅接线块、次级网络保护器的连接、街道照明电路中“Y”连接的接头盖、架空捆绑电缆的电缆连接、电信应用中的同轴电缆、接线片的环保密封件和绝缘机场连接器。TE Rayvolve 套管的四种尺寸可适应任何常见的低压电缆类型 (10 mm² - 500 mm²)。TE 的 Rayvolve 套管采用双壁设计,带有封闭润滑油,可实现快捷安装。即使在低于 -25°C 的温度下,弹性体套管也可轻而易举地滚装至电缆上。安装后,电缆可立即通电。对于不允许使用气或电加热装置的应用场景,它是理想之选。

主要特性

  • 安装方便快捷,无需使用工具
  • 提供可靠保护,防水防潮
  • 适合室外和直埋应用
  • 防潮、耐臭氧、防霉、可适应极端温度 (40°C - 130°C)
  • 通过 ANSI C119.1 和 CENELEC EN 50393、UL 认证
  • 无卤素和防紫外线

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 接头和拼接件技术  冷应用, 冷缩

  • 接头和拼接件产品类型  滚装式套管

  • 绝缘  聚合物

  • 闭合方法  滚装式

  • 电缆密封  胶泥

  • 应变消除 

结构特性

  • 主导线数量(最大值)  1

电气特征

  • 接头和拼接件电压等级 (kV) .6/1

主体特性

  • 颜色  黑色

尺寸

  • 截面范围 (mm²) 10 – 70, 50 – 120, 120 – 300, 300 – 500

  • 电缆截面(最大值)(主线) (mm²) 70, 120, 300, 500

  • 电缆截面(最小值)(主线) (mm²) 10, 50, 120, 300

  • 电缆直径(最大值)(主线) (mm) 17, 23, 30, 38

  • 电缆直径(最小值)(主线) (mm) 12, 18, 25, 6

使用环境

  • 工组温度范围 (°C) -40 – 130

  • 耐化学性  水和腐殖酸

操作/应用

  • 不含硅 

  • 紫外线稳定型 

  • 无卤素 

  • 接头和拼接件应用类型  直插式

  • 无溶剂 

  • 低烟雾排放 

  • 零排放无标记 Acc (REACH & CLP) 

  • 不含铅、镉等重金属 

  • 无毒、无腐蚀性排放,不含异氰酸盐 

  • 获得船舶-海洋-造船认证 

行业标准

  • 标准  ANSI C119.1

  • 获得 CSA 认证 

  • UL 等级 

产品供货情况

  • 接头和拼接件产品供货情况  ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲

  • 最小订货量  1

包装特性

  • 最小封装单元  1

  • 封装方法 

  • 封装数量  1

其他

  • 产品使用  室外、架空和直埋式

  • 可选其他颜色 

参考编号

  • TE 内部编号 CAT-RVS
