OEM Rotary Position Sensor - RVIT

OEM Rotary Position Sensor - RVIT-CAT-RVDT0011
  • MEAS
|
  • MEAS RVIT

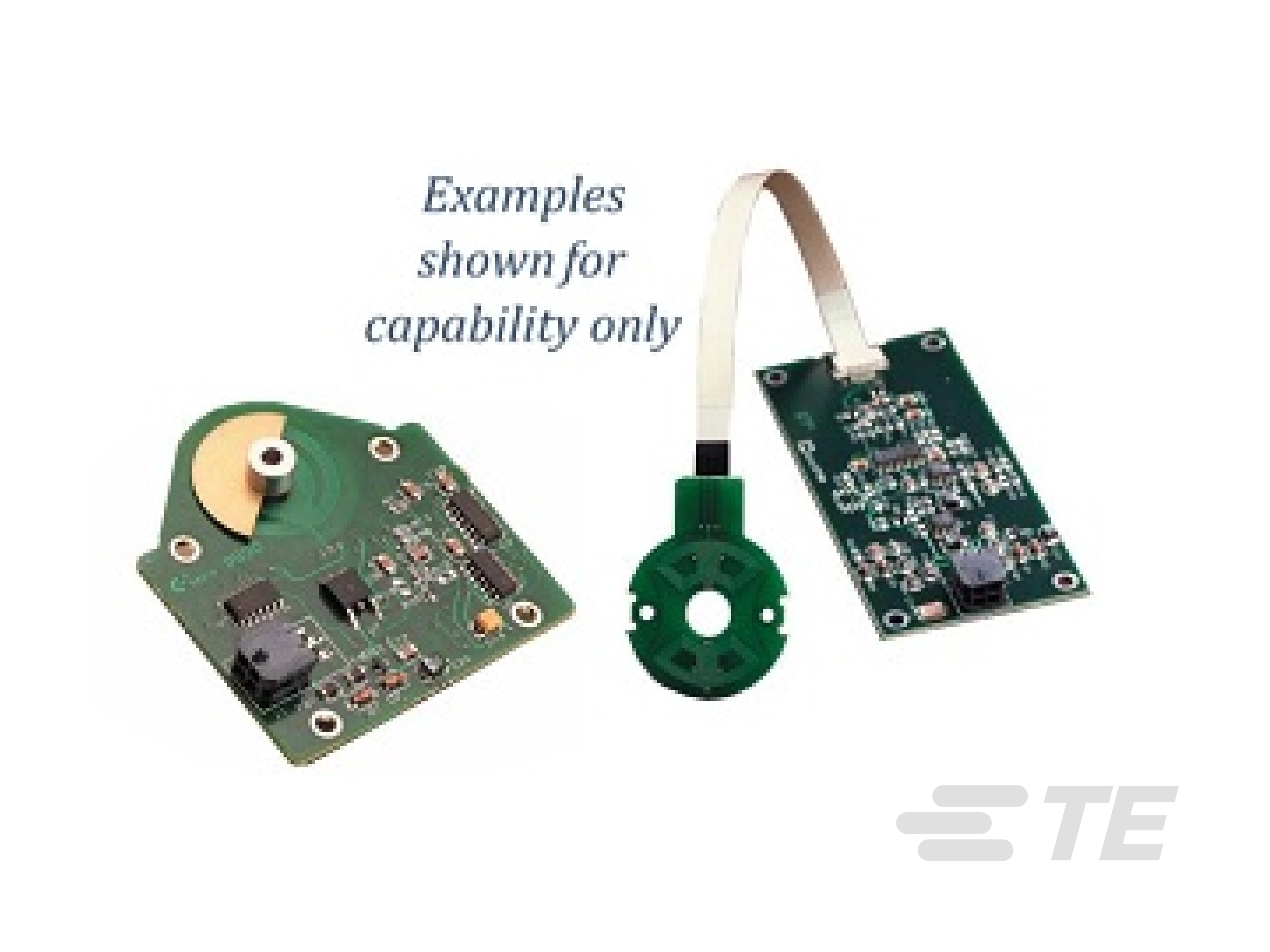

RVIT-Z 系列为平面、非接触式角位移传感器，专门设计用于满足每个 OEM 应用独一无二的物理和电气要求。
更多 更少

产品特性

  • 位移传感器产品类型 : 旋转可变电感式传感器 (RVIT)

  • 角度范围 (°): -60 – 60

  • 电源电压范围 (VDC): -15 – 15, 5, 10 – 28

  • 输入电流（最大值） (mA): 18

  • 非线性 ± (%): .5

配置产品并获取产品报价

概述

RVIT-Z 具有独一无二的设计，在印刷电路板上采用了拥有专利的 RVIT（旋转可变电感式传感器）技术和信号调制电路。 RVIT-Z 为原始设备制造商应用中的旋转和角度测量提供了超小尺寸、高精度和精确的分辨率解决方案。没有游标、电刷、滑环或磁性材料从而消除了磨损、静摩擦、磁滞和电气噪声同时可提供超低转子转动惯量。RVIT-Z 能够在 ±60 度范围内进行绝对角位移测量，扩展量程可高达 ±75 度（非线性增加），可在较宽的工作温度范围中实现前所未有的性能。工厂校准和自动化测试确保了满量程内小于 ±0.5% 的非线性（±60 度）。RVIT-Z 提供高度灵活设计，可对客户应用实现最优集成。对于需要远程传感的应用，该 RVIT-Z 可以经过多重，允许传感元件与电子电路保持高达 12 英寸的间隔。

特点

  • OEM 低成本定制设计
  • 绝对旋转位移感应
  • 非接触式电气设计
  • 无限循环寿命
  • ±60 度线性感应量程
  • 单极或双极 VDC 操作
  • 可选 PWM 输出
  • 外形尺寸具有灵活性
  • 远程测量
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 位移传感器产品类型  旋转可变电感式传感器 (RVIT)

结构特性

  • 电气连接  多种尺寸

电气特征

  • 电源电压范围 (VDC) -15 – 15, 5, 10 – 28

  • 输入电流（最大值） (mA) 18

机械附件

  • 传感器安装类型  印刷电路板

使用环境

  • 工组温度范围  -25 – 85 °C [ -13 – 185 °F ]

操作/应用

  • 输出信号类型  ±10 VDC, ±2.5 VDC, 1 – 4 VDC, 脉冲宽度调制

其他

  • 角度范围 (°) -60 – 60

  • 非线性 ± (%) .5

参考编号

  • TE 内部编号 CAT-RVDT0011

相关资料

数据表/目录页

Accessories

  • Flexible Coupling The R-Flex coupling system is a versatile, easily installed coupling device that corrects for most types of angular sensor shaft mis-alignments.
